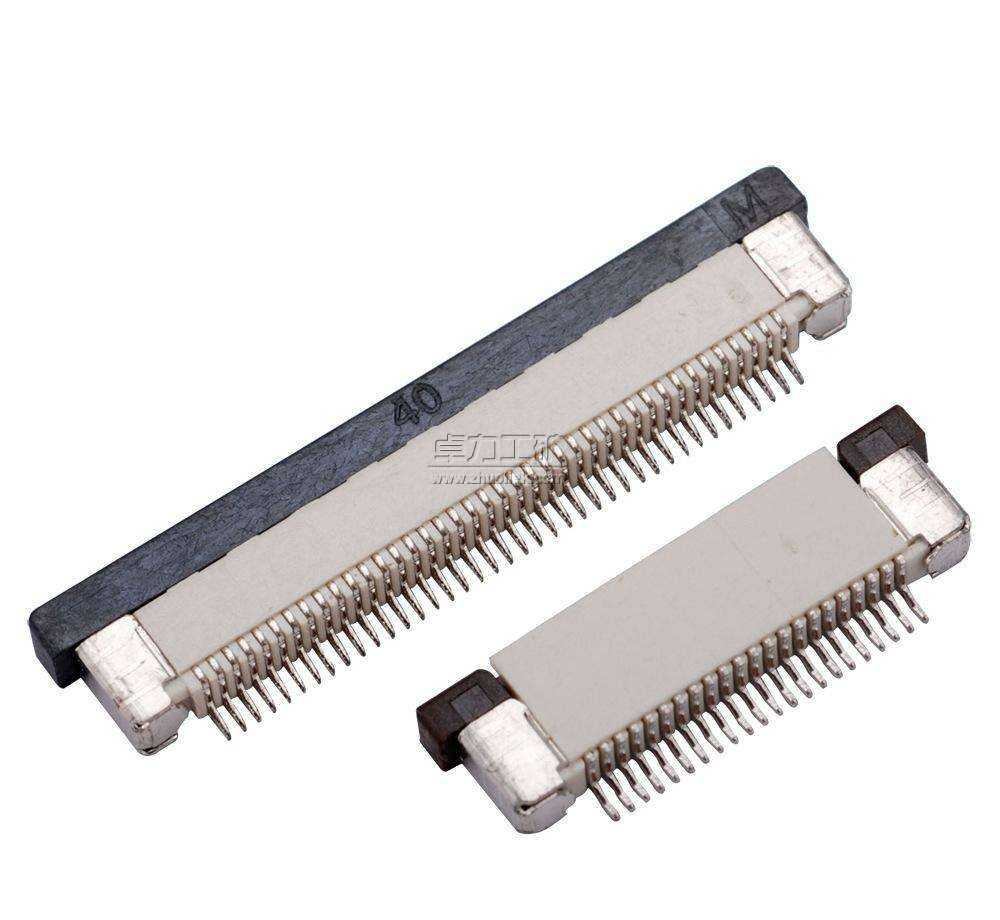

扁平電纜連接器

扁平電纜連接器|FPC電纜連接器|FFC連接器

扁平電纜連接器實際上是一種內部互連連接器，主要符合 scsi 標準，端接形式主要為 idc 和焊接。
FFC連接器即柔性扁平電纜連接器，它是一種用PET絕緣材料和極薄的鍍錫扁平銅線，通過高科技自動化設備生產線壓合而成的新型數據線纜。具有柔軟、隨意彎曲折疊、厚度薄、體積小、連接簡單、拆卸方便、易解決電磁屏蔽(EMI)。
FPC連接器（Flexible Printed Circuit board翻譯成中文就是：柔性印刷電路板，通俗講就是用軟性材料（可以折疊、彎曲的材料）做成的PCB）連接器用于LCD顯示屏到驅動電路(PCB)的連接，目前以0.5mm pitch產品為主。

FFC連接器簡介
A.主要特色：
①：制造微型化、小巧、高密集成
②：節省空間
③. 簡化配線程序,連線簡單
④. 節省人力成本
⑤. 柔性優良、應用靈活、可折疊。
B.產品的常規間距:
①排線間距：0.3mm、0.5mm、0.8mm、 1.0mm 1.25mm, 2.0mm 2.54mm
②排線長度：15mm～ANY
③排線型態：A、B、C、D、E、F、G、H、I、J、K
④EMI對策：銅箔、鋁箔、銅箔麥拉、鋁箔麥拉、導電布、銀漿處理、吸波材等。

FFC/FPC扁平電纜連接器:
間距有0.3、0.5、0.8、1.0、1.25、1.27、2.0、2.54mm，4~50屏數多規格系列，PH條形連接器、XH條形連接器、3.96條形連接器、SAN條形連接器、SCN條形連接器、SM條形條形連接器等。
對常規連接器對比優點;
FPC 柔性線路板其良好的彎折性,折疊性和伸縮性能，訂做單雙面，4層，分層板，鏤空板 等。

扁平電纜連接器的特點
可靠性高 　
便于節省空間封裝的盒型插頭 　
可進行中繼使用的壓接型接頭 　
與特有插頭組合使用可以實現種類豐富的各種封裝 　
mil規格標準 　
符合ul規格認證產品

扁平電纜連接器的選型
選用扁平連接器還在注意以下幾個問題： 　
a) 根據不同的協議來選擇相應的連接器； 　
b) 根據傳輸不同的數據速率來選用連接器； 　
c) 選用的連接器其外形尺寸和 pcb 板打孔圖應符合相應的有關標準； 　
d) 連接器應接觸可靠，有良好的導電絕緣性能，有足夠的機械強度，插拔次數滿足國 際和國內有關標準的規定； 　
e) 考慮 pcb 厚度對連接器引腳長度的要求，穿孔焊接連接器的引腳露出板面高度≥ 1mm，保證焊接可靠； 　
f) 對具有表面安裝的連接器可以選用帶有定位柱和防誤插裝置。

卓力工礦是國內知名扁平電纜連接器生產廠家，有豐富的經驗為客戶提供高品質的扁平電纜連接器及完善的售后服務，如果您想了解最新扁平電纜連接器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：扁平電纜連接器發貨時間？ 扁平電纜連接器售后保障？ 扁平電纜連接器訂貨需要提供什么信息？
