高壓電纜護層保護器說明書
高壓電纜護層保護器
高壓電纜護層保護器|35kv電纜護層保護器|電纜護層保護器

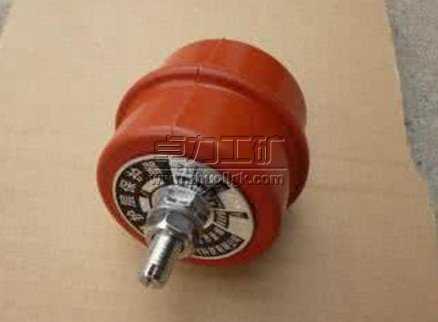

電纜護層保護器 高壓電纜護層保護器 0.4kv電纜護層保護器 35kv電纜護層保護器 Tel：1318 1318 406 曹經理
電纜護層保護器采用采用ZnO壓敏電阻（或ZnO閥片）作為保護元件，無串聯間隙，保護特性好，具有優良的電壓-電流特性曲線，目前已廣泛用于電力系統高壓電氣設備的保護。
35kV大截面電力電纜和66kV、110kV及以上電壓等級的電力電纜均為單芯電纜，電纜金屬護層一端三相互聯并接地，另一端不接地，當雷電波或內部過電壓沿電纜線芯流動時，電纜金屬護層不接地端會出現較高的沖擊過電壓，或當系統短路事故電流流經電纜線芯時，其護層不接地端也會出現很高的工頻感應過電壓。上述過電壓可能擊穿電纜外護層絕緣，造成電纜金屬護層多點接地故障，嚴重影響電力電纜正常運行甚至大幅減少電纜使用壽命。因此按照電力行業標準DL/T401-2002《高壓電力電纜選用導則》的規定須采用電纜護層保護器以限制電力電纜金屬護層（或金屬護套）上的感應電壓和故障過電壓。
通常，為限制電力電纜金屬護層上的感應電壓和故障過電壓，并避免在護層中形成環流，電纜護層一端直接接地，另一端則須通過保護器接地。如果線路較長，可以將電纜護層分三段（或三的倍數段）相互絕緣，分段處的護層交叉互聯后通過保護器接地。
電纜護層保護器護層保護器用進口絕緣材料作為外絕緣，電氣性能優越，密封性能好，較傳統的放電間隙保護、帶間隙碳化硅電阻片保護等方式，其伏安特性更顯優越 。
電纜護層保護器的性能參數見下表
|
電纜護層
保護器
型號
|
系統額定電壓
|
工頻耐壓/時間
|
10kA雷電沖擊電流下的殘壓
|
直流U1mA參考電壓(有效值)
|
2ms方波通流容量
|
0.75U1mA下的泄漏電流
|
外形圖
|
|
kV(有效值)
|
≤kV
|
≥kV
|
A
|
≤μA
|
圖二
|
|
|
|
ENR-LHQ-6
|
6
|
1.9/4
|
4.6
|
2.1
|
400
|
50
|
圖二
|
|
ENR-LHQ-10
|
10
|
3.6/4
|
8.7
|
4.0
|
400
|
50
|
圖二
|
|
ENR-LHQ-35
|
35
|
5/4
|
12
|
5.5
|
400
|
50
|
圖二
|
|
ENR-LHQ-110(Ⅰ)
|
110
|
6/4
|
15
|
6.5
|
400
|
50
|
圖二
|
|
ENR-LHQ-110(Ⅱ)
|
110
|
10/4
|
25
|
11.0
|
400
|
50
|
圖一
|
|
ENR-LHQ-220(Ⅰ)
|
220
|
6/4
|
12
|
5.8
|
400
|
50
|
圖二
|
|
ENR-LHQ-220(Ⅱ)
|
220
|
13.6/4
|
31
|
15
|
400
|
50
|
圖一
|
|
ENR-LHQ-500
|
500
|
7.5/4
|
18*
|
8.3
|
400
|
50
|
圖一
|
