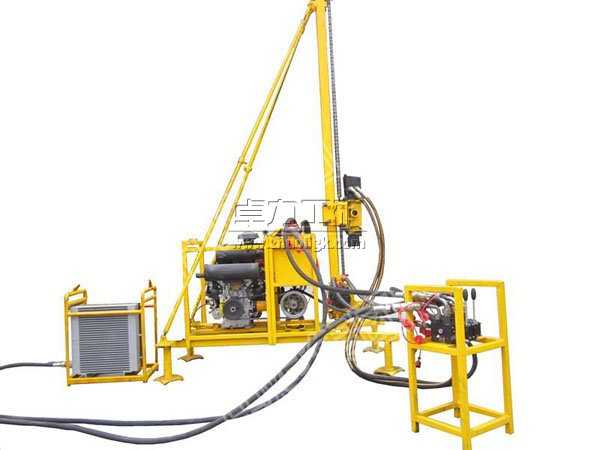

小型山地鉆機

小型山地鉆機|山地鉆機

小型山地鉆機是一種山地地震勘探鉆孔設備，可廣泛應用于車載鉆機無法作業的崎嶇山地等地區。

小型山地鉆機的特點
1、 鉆井效率高，使得作業成本降低；
2、 結構簡單，便于拆裝和維護；
3、 操作更賦予人性化
4、 總體重量輕，且為分體結構，便于搬遷和運輸。

小型山地鉆機的結構
1、 液壓系統
鉆機通過液壓變量油泵將發動機的機械能轉化為液壓能，并通過管路傳遞到兩個定量液壓馬達，從而實現鉆具的回轉、加壓和提升
2、 鉆機發動機
發動機總成作為鉆機的動力源，通過聯軸器來驅動液壓油泵工作。
3、 井架
井架作為動力頭和加壓馬達的支架及導軌，承受鉆井過程中所產生的軸向力和旋轉扭矩。
4、動力頭作用和結構
動力頭主要是用來驅動鉆具旋轉，將扭矩經鉆桿傳遞至鉆頭，配合釬頭的沖擊和系統加壓力，達到鉆井目的。動力頭結構如圖四所示。液壓馬達軸與中 心管通過平鍵連接進而驅動鉆具來實現旋轉。
5、 散熱器
散熱器總成由散熱器、風扇和直流電機等組成。
在鉆機工作時液壓系統將產生大量的熱能，通過直流電機驅動獨立風扇，以吸風的形式來冷卻散熱器內循環的液壓油，來保證液壓系統的正常工作。
6、 空壓機組
空壓機組由空壓機和發動機組成�？諌簷C(jī)主機的作用是為鉆機進行空氣鉆井和空氣振擊鉆井提供洗井介質----壓縮空氣。
7、 潛孔沖擊器
潛孔沖擊器是山地鉆機空氣鉆井的主要鉆具，它是利用壓縮空氣使?jié)摽讻_擊器活塞產生往復運動帶動釬頭實現鑿巖鉆井。該鉆具結構簡單，鑿巖效率高，使用維護方便。

小型山地鉆機技術參數

機型		30
鉆孔深度		30m
鉆孔方法		空氣震擊鉆孔
		螺旋鉆井及泥漿泵鉆孔（備選）
鉆孔（成孔）直徑mm	空氣震擊鉆孔	巖石地層70-90，松散底層75-95
	泥漿鉆孔	75-90
鉆桿（直徑*長度）	空氣震擊鉆機mm	60*1500
	泥漿鉆孔mm
動力頭	額定扭矩N.M	800-900
	轉速范圍r/min	0-135
鉆機加壓及提升功能	給進加壓力N	5500-6000
	鉆具提升力KN	12-16
	鉆具zui大升降速度m/s	0.71-0.81
主機發動機功率kw/轉速m/s		26/3600
液壓系統	流量L/min	0-60
	工作壓力Mpa	20
空壓機組	機型/配置數量	活塞式/1組
	風量m3/min	3.5
	工作壓力Mpa	0.8
	發動機功率kw/轉速r/min	26/3600

卓力工礦是國內知名小型山地鉆機生產廠家，有豐富的經驗為客戶提供高品質的小型山地鉆機及完善的售后服務，如果您想了解最新小型山地鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：小型山地鉆機發貨時間？ 小型山地鉆機售后保障？ 小型山地鉆機訂貨需要提供什么信息？

產品標簽：小型山地鉆機| 山地鉆機
