JD-25絞車說明書

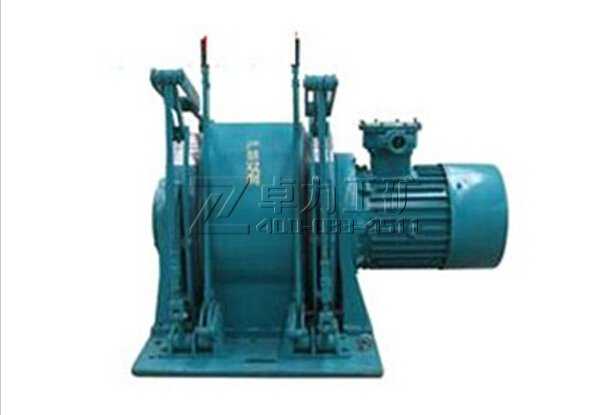

JD-25絞車
JD-25絞車|
JD調度絞車，調度絞車，絞車，JD-25絞車
132-8008-2001
工作原理：電機齒輪帶動左端小齒輪架的一對小行星齒輪旋轉，由于小內齒輪是固定不動的，所以小行星齒輪除作自轉外，還要圍繞電機齒輪公轉，即帶動小齒輪架旋轉，從而使主軸旋轉，固定在主軸右端的中心齒輪也旋轉，于是帶動大齒輪架上的一大行星齒輪轉動。
外層鋼絲繩靜張力：20千牛；
外層鋼絲繩速度：1.2米/秒 ；
容繩量：400米；
鋼絲繩直徑：∮16毫米；
卷筒規格：Φ300×356毫米；
電動機
型號：YBJ25-4；
功率：25千瓦；
轉速：1470轉/分；
電壓：380伏/660伏；
外形尺寸(長×寬×高)：1350×1140×1190毫米；
絞車質量(包括電機) ：1460千克。
JD-25調度絞車結構特點與工作原理
JD-25調度絞車由電機、卷筒裝置、剎車系統、底座、防護罩等部件組成，結構上采用兩級行星齒輪傳動，分別布置在主軸的兩端，主軸貫穿卷筒并支承在左右支架上，電動機采用法蘭盤式固定在左支架上。工作原理：電機齒輪帶動左端小齒輪架的一對小行星齒輪旋轉，由于小內齒輪是固定不動的，所以小行星齒輪除作自轉外，還要圍繞電機齒輪公轉，即帶動小齒輪架旋轉，從而使主軸旋轉，固定在主軸右端的中心齒輪也旋轉，于是帶動大齒輪架上的一大行星齒輪轉動。
JD-25調度絞車技術參數
型號：JD-25；外層鋼絲繩靜張力：20千牛；
外層鋼絲繩速度：1.2米/秒 ；
容繩量：400米；
鋼絲繩直徑：∮16毫米；
卷筒規格：Φ300×356毫米；
電動機
型號：YBJ25-4；
功率：25千瓦；
轉速：1470轉/分；
電壓：380伏/660伏；
外形尺寸(長×寬×高)：1350×1140×1190毫米；
絞車質量(包括電機) ：1460千克。
卓力工礦是國內知名JD-25絞車生產廠家，有豐富的經驗為客戶提供高品質的JD-25絞車及完善的售后服務，如果您想了解最新JD-25絞車價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：JD-25絞車發貨時間？ JD-25絞車售后保障？ JD-25絞車訂貨需要提供什么信息？
