CJZ-H（F）球心截止閥

　　山東卓力工礦專業生產銷售CJZ球心截止閥、CJZ-H球心截止閥、CJZ-F球心截止閥、CJZQ-H F球心截止閥、CJZQ-F球心截止閥、CJZQ-H L球心截止閥，歡迎來電咨詢！

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

CJZ-H（F）球心截止閥說明書

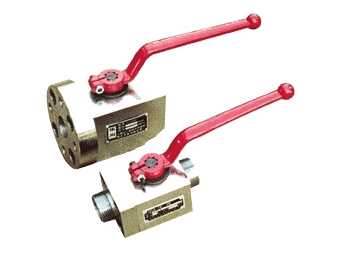

CJZ-H（F）球心截止閥

CJZ-H（F）球心截止閥|CJZ-H球型截止閥|CJZQ-H F球心截止閥

CJZ球心截止閥連接尺寸

型號	通徑/mm	壓力/MPa
CJZ-H（F）10	10	H：31.5 F：21
CJZ-H（F）15	15
CJZ-H（F）20	20
CJZ-H（F）25	25
CJZ-H（F）32	32
CJZ-H（F）50	50	21
CJZ-H（F）80	80	21

CJZQ-H F球心截止閥連接尺寸

型號	尺寸/mm
型號	DN	L1	L2	L3	L4	L5	D	h
CJZQ-H 10F	10	91	37	56	28.3	100	M8	55
CJZQ-H 15F	15	88	37	65	35.4	120	M8	59
CJZQ-H 20F	20	97	37	75	43.8	140	M10	70
CJZQ-H 25F	25	111	48	88	51.6	160	M12	80
CJZQ-H 32F	32	131	54	105	60.1	180	M14	87

CJZQ-F球心截止閥連接尺寸

型號	尺寸/mm
型號	DN	L1	L2	L3	L4	D1	D2	A×B	h
CJZQ-F 50F	50	170	75	200	83.5	Ф156	M20	120×125	140
CJZQ-F 80F	80	225	95	300	113.1	Ф218	M24	182×182	190

CJZQ-H L球心截止閥連接尺寸

型號	尺寸/mm
型號	DN	L1	L2	L3	L4	D1	D2	S×S	h
CJZQ-H 10L	10	1.8	38	100	100	20	M27×1.5	56×56	55
CJZQ-H 15L	15	1.8	41	105	120	24	M30×1.5	60×60	59
CJZQ-H 20L	20	2.4	47	121	140	30	M36×2	70×70	70
CJZQ-H 25L	25	2.4	55	135	160	35	M42×2	75×75	80
CJZQ-H 32L	32	2.4	64	160	180	40	M52×2	90×90	87

卓力工礦是國內知名CJZ-H（F）球心截止閥生產廠家，有豐富的經驗為客戶提供高品質的CJZ-H（F）球心截止閥及完善的售后服務，如果您想了解最新CJZ-H（F）球心截止閥價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
