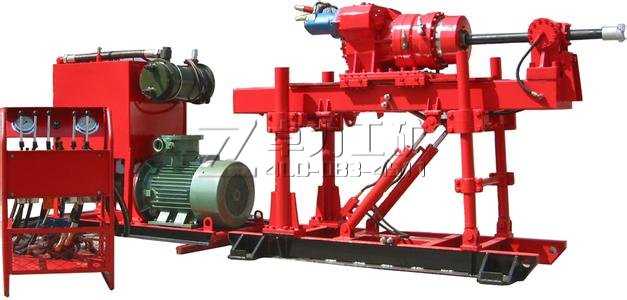

ZDY全液壓坑道鉆機

ZDY全液壓坑道鉆機|

ZDY全液壓坑道鉆機概述
用途
ZDY坑道鉆機主要用于巷道（坑道）內進行深部地質勘探、瓦斯抽放、注排水、通風等其他工程的施工。
ZDY型煤礦用全液壓坑道鉆機是結合煤礦現場使用的最新需求和改進意見而設計制造的，主要用于煤礦井下瓦斯抽（排）放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其它工程孔的鉆進。特別適用于煤礦井下±30°的進水平鉆孔并允許±90°全方位適用。
ZDY全液壓坑道鉆機適用于巖石堅固系數f≤10的各種煤、巖層，要求巷道及鉆場斷面大于6.5㎡,高度≥2.5m，寬度≥2.8m，在工程現場進行鉆孔，煤礦井下鉆進瓦斯抽、排放孔、注漿滅火孔、煤層注水孔、防突卸壓孔、地質勘探孔及其他工程孔都是使用這種鉆機。

分類：
坑道鉆機分為螺旋差動給進式和動力頭式(機械式、全液壓式)兩種，驅動方式可以是氣動、液動和電動。ZDY坑道鉆機為動力頭式，液動。

ZDY全液壓坑道鉆機結構組成
1全液壓坑道鉆機整體結構由泵站、操作臺、動力頭、機架、立柱、鉆具等7部分組成。鉆機泵站和動力頭由不同管徑的高壓管連接，接頭全部采用快速聯接頭，安裝撤卸搬運方便。泵站是通過防爆電機驅動油泵轉動，將電能轉換成旋轉油路和推進油路的液壓能（壓力油），再通過操縱臺上的閥組將壓力油輸送到液壓執行機構，從而實現鉆機的各種功能。
2 泵站
泵站主要由電動機、雙聯齒輪泵、油箱、粗過濾器、精過濾器、冷卻器、溢流閥、空氣濾清器及底座等組成。泵站是鉆機的動力源，將電能轉化為液壓能（壓力油），電動機通過彈性柱銷聯軸器帶動油泵工作，油泵從油箱吸油并輸出壓力油。油箱內裝上稠40＃液壓油150升，為避免在井下加油時臟物進入油箱，須通過空氣濾清器加油。
3  操縱臺
操縱臺主要由臺架、多路換向閥組、節流閥、壓力表、膠管、快換接頭等部分組成。操縱臺是將泵站提供的壓力油通過多路換向閥組分配到各液壓執行元件，實現鉆機的各種功能。多路換向閥組由五片閥組成，分別控制動力頭的正、反轉、進給油的正常量才進退和快速進退、液壓卡盤和夾持器的夾緊或松開及鉆機傾角調定等動作。鉆機工作時，可通過調節節流閥（微調）的手柄，改變進給油缸的流量，而改變鉆機給進速度。
4 動力頭主要由液壓馬達、變速箱、卡盤等組成。
動力頭是將液壓能轉換成機械能的機構。壓力油驅動液壓馬達、經變速箱變速后帶動中空主軸、卡盤、水辮（圖6）和鉆具旋轉，輸出轉速和扭矩。變速箱為兩速一級齒輪傳動機構，采用齒輪離合器變速。變速箱前端面設有調速手輪，旋轉調速手輪實現高速、空位、低速三個檔位�？ūP采用碟簧夾緊，油缸打開�？ūP可直接夾緊鉆桿或前置水辮。
5 夾持器主要由活塞、殼體、卡瓦等組成，是給鉆桿提供導向和上、下鉆桿時用，安裝在機架的前端。
6 機架主要由底座、上機架、拖板組件、支撐柱、升降油缸、旋轉軸組件、拉桿等組成。伯于安裝動力頭。在推進油缸的作用下，帶動拖板及動力頭沿著上機架的導軌做往復運動；調整機架的安裝位置，適應鉆孔的水平角，上機架可沿支撐柱上、下運動，適應鉆孔的開孔高度；升降油缸用來調整上機架的位置，適應鉆孔的傾角；拉桿是將上機架與底座連接成一體。
7 立柱由千斤頂組件、內外管、絲桿等組成，用于錨固鉆機。調整內外管、絲桿適應鉆場巷道的高度，內注式單體液壓支柱提供錨固力。由于采用內注式液壓支柱，提高了立柱的錨固力，增加了鉆機的穩定性。
8 鉆具包括鉆桿、鉆頭和前置水辮或后置水辮。

ZDY全液壓坑道鉆機結構特點
ZDY全液壓坑道鉆機采用框架式結構，體積小，重量輕，移動方便，安裝簡單，轉動效率高等優點�？拥楞@機具有解體性好、部件輕的特點，鉆孔方向能在0～360度范圍內方便地調整。
坑道鉆機主要部件有動力機(組)、回轉器、鉆具拉送機構、鉆具擰卸裝置，一般不設置鉆塔(桅桿)，鉆機通常固定在單腿或雙腿立柱上工作，該鉆機分立柱架和座架兩種鉆架形式，可根據煤的巷道高低和使用選擇不同的鉆架。
該鉆機采用液壓傳動機構，具有鉆進能力大、速度快、操作簡單、工作穩定可靠、移動安裝方便等特點。
該鉆機在配備一臺高壓水發生器和選用高壓密封鉆桿就能對透氣性低的 煤層進行割縫，從而提高瓦斯抽放效率和大大縮短抽放時間。
該鉆機選用高壓密封鉆桿和底孔馬達，就能將鉆進能力大大提高（避免了鉆機扭動鉆桿自身重量的強大扭矩力），所以該鉆機又稱為底孔馬達鉆機。
該鉆機在打孔的同時能把網孔導管頂入孔內，這對于在打孔不成形的及松軟煤層的高瓦斯礦井的瓦斯抽放解決了關鍵性的難題。所以該鉆機又叫導管鉆機或頂管鉆機。
ZDY全液壓坑道鉆機所使用的是隔爆型三相異步電動機，是嚴格按照國家規定的防爆型電機，使用安全，即能使工人方便操作同時又能保障施工中的安全。


ZDY全液壓坑道鉆機型號： ZDY500 ZDY540 ZDY600 ZDY620 ZDY650 ZDY660 ZDY750 ZDY-1200 ZDY-1200S(MK-4) ZDY1250 ZDY1600 ZDY1700 ZDY1900 ZDY2000S ZDY2300 ZDY2800 ZDY3200 ZDY3200S ZDY3200SA ZDY1200LXZDY3200LX ZDY4000LX ZDY4000BS ZDY6000L ZDY6000SL ZDY10000S(MK-7)
坑道鉆機的型號的不同決定了其鉆孔深度的不同，工程施工中可根據自己的實際情況進行合理的選擇。

ZDY全液壓坑道鉆機技術參數：

項 目	ZDY-660	ZDY-1200S	ZDY-2000S
額定轉矩（N.m）	660	1200	2000
額定轉速（r/min）	140/270	80~280	76
鉆進深度	150/100	300/200	300/100
鉆孔直徑	Φ75~φ110	Φ75~φ115	Φ75~φ200
鉆桿直徑	φ42/φ50	Φ42/φ50	Φ63.5/φ73
不取芯鉆頭	Φ75~φ110	Φ75~φ115	Φ75~φ120
主軸調整范圍	±90°
空載速度（r/min）	0~150/0~300		0~300
給進能力kN	27	36	105
給進行程mm	650	650	600
起拔能力kN	40	50	72
電機額定功率（kW）	15	22	37
系統額定壓力（Mpa）	16	21	22
主機外型尺寸 (mm)	1800×620×1300	1970×710×1460	2180×800×1516
鉆機重量	900	1360	2000

序號	項 目	單 位	ZDY－650型	ZDY－750型	ZDY－1250型	ZDY－2300型
1	鉆進深度	m	150	150	200	300
2	開孔直徑	mm	Ф65,Ф85,Ф115	Ф65,Ф85,Ф115	Φ85、Φ115	Φ94、Φ115、Φ133
3	終孔直徑	mm	Ф65,Ф75	Ф65,Ф75	Φ65、Φ75	Φ94
4	鉆桿規格	mm	Ф42.Ф50	Ф42.Ф50	Ф50	Φ63
5	鉆孔傾角	º	0~90	0~90	0~90	0~90
6	鉆孔方位角	º	0~360	0~360	0~360	0~360
7	推進行程	mm	850	850	850	850
8	電動機型號		YBK2-160L-4	YBK2-180M-4	YBK2-180L-4	YBK2-225S-4
9	電動機功率	kW	15	18.5	22	37
10	電動機電壓	V	380/660	380/660	380/660	380/660
13	整機重量	Kg	1200	1400	1600	2200
