● 概述



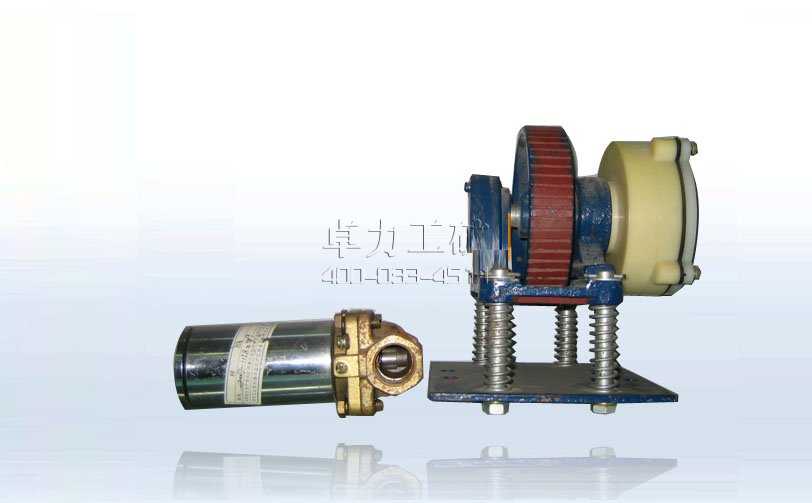

KHP142-K煤礦用帶式輸送機保護控制裝置（以下簡稱裝置），適用于煤礦井下有瓦斯和煤塵爆炸的危險場所，用作井下各種被控設備的保護裝置，更適用于礦井膠帶輸送機的自動控制及監測。裝置具有輸入/輸出點數擴展，采用不同的模塊實現不同的控制要求。有：帶中央處理單（CPU）主模塊；數字量I/O擴展模塊；模擬量擴展模塊；CP243-1通訊擴展模塊。從而根據現場不同的控制對象及復雜控制要求來選用不同的模塊進行組合。從而完成對被控設備的邏輯控制功能。控制器的核心部分是采用德國SIEMENS公司生產的S7系列可編程序控制器，適用于各行各各種場合的檢測及自動化控制。在獨立運行時，完成單機自動化控制，或組網運行，構成系統實現主/從站的監控，完成復雜的控制功能，具有極高的性價比。





● 使用環境條件：

a)  環境溫度：0℃ ～ 40℃；

b)  濕度：不大于95%；

c)  大氣壓力：86 kPa ～ 106 kPa；

d)  無顯著振動和沖擊的場合；

e)  煤礦井下有爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合。



● 主要功能

3.1  提供“啟動”，“停止”，“急停”，“復位”共4個按鈕及一個手動/聯機轉換開關。

3.2  提供皮帶速度的顯示功能；控制器能提供跑偏、溫度、堆煤、煙霧、速度、撕裂、閉鎖的故障顯示功能。

3.3  提供皮帶啟動預告、皮帶啟動/停止、灑水啟動/停止、報警開關量信號輸出，啟動預告時間不低于10s。

3.4  打滑保護功能

當輸送帶速度在10s內均在（50%～70%）V_e (V_e為額定帶速)范圍內，或輸送帶速度小于等于50%V_e或輸送帶速度大于110%V_e時，打滑保護裝置報警，同時中止帶式輸送機的運行。對于帶式輸送機正常啟動和停止造成的速度變化，本裝置沒有保護動作。



3.5  堆煤保護功能

堆煤保護裝置在2秒內連續檢測到煤位超過預定位置時，裝置報警，同時中止帶式輸送機的運行。其保護動作時所需作用于堆煤傳感器受力點的正向力≤10N。



3.6  跑偏保護功能

a) 當控制器正常運行過程中，皮帶發生一級跑偏時裝置報警。

b) 皮帶發生二級跑偏（輸送帶超出托輥端邊緣20mm）時裝置報警，并中止帶式輸送機的運行。

c) 保護動作所需作用于跑偏傳感器中點正向力為：20N～100N。



3.7  撕裂保護功能

當運行的輸送帶縱向撕裂時，裝置報警，同時中止帶式輸送機的運行。

3.8  緊急閉鎖開關保護功能

雙向緊急閉鎖開關在任何一邊的拉線上施加一定的力時，裝置報警，同時中止帶式輸送機運行并自鎖，須人工復位后才能重新開機。



3.9煙霧保護功能

連續2s～60s秒內煙霧濃度不小于0.1mg/m³時，裝置報警，同時中止帶式輸送機的運行并控制灑水裝置中的電磁閥，啟動灑水裝置，噴水降溫。



3.10溫度保護功能

在測溫點處溫度超過規定值時裝置報警，同時中止帶式輸送機的運行并控制灑水裝置中的電磁閥，啟動灑水裝置，噴水降溫

對主滾筒溫度的監測將溫度閾值設定如下：

當測溫點與離被監測點發熱處距離為10mm～15mm時為(40±2)℃；
