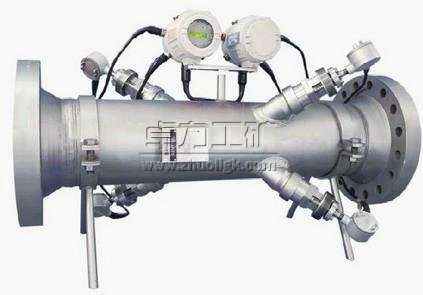

超聲波流量計
超聲波流量計是通過檢測流體流動對超聲束（或超聲脈沖）的作用以測量流量的儀表。
根據對信號檢測的原理超聲流量計可分為傳播速度差法（直接時差法、時差法、相位差法和頻差法）、波束偏移法、多普勒法、互相關法、空間濾法及噪聲法等。
超聲流量計和電磁流量計一樣，因儀表流通通道未設置任何阻礙件，均屬無阻礙流量計，是適于解決流量測量困難問題的一類流量計，特別在大口徑流量測量方面有較突出的優點，它是發展迅速的一類流量計之一。
特點
◆獨特的信號數字化處理技術，使儀表測量信號更穩定、抗干擾能力強、計量更準確。
◆無機械傳動部件不容易損壞，免維護，壽命長。
◆電路更優化、集成度高；功耗低、可靠性高。
◆智能化標準信號輸出，人機界面友好、多種二次信號輸出，供您任意選擇。
◆管段式小管徑測量經濟又方便，測量精度高。
超聲波流量計常用壓電換能器。它利用壓電材料的壓電效應，采用適出的發射電路把電能加到發射換能器的壓電元件上，使其產生超聲波振動。超聲波以某一角度射入流體中傳播，然后由接收換能器接收，并經壓電元件變?yōu)殡娔�，以便檢測。發射換能器利用壓電元件的逆壓電效應，而接收換能器則是利用壓電效應。
優缺點
優點：
（1）可做非接觸式測量；
（2）為無流動阻撓測量，無壓力損失；
（3）可測量非導電性液體，對無阻撓測量的電磁流量計是一種補充。
缺點：
（1）傳播時間法只能用于清潔液體和氣體；而多普勒法只能用于測量含有一定量懸浮顆粒和氣泡的液體；　
（2）多普勒法測量精度不高。
應用概況：
（1）傳播時間法應用于清潔、單相液體和氣體。典型應用有工廠排放液、：怪液、液化天然氣等；
（2）氣體應用方面在高壓天然氣領域已有使用良好的經驗；
（3）多普勒法適用于異相含量不太高的雙相流體，例如：未處理污水、工廠排放液、臟流程液；通常不適用于非常清潔的液體。
超聲波流量計主要技術指標

插入式超聲波流量計	管段式超聲波流量計	外加式超聲波流量計
管徑范圍	DN80-4000	DN20-2000	DN20-4000
流速范圍（m/s）	01～12
準確度（%）	單聲道	雙聲道	三聲道	單聲道	雙聲道	三聲道	5
0	0	5	0（校正0.5）	5	5
測量介質	飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體
管道材質	金屬（如碳鋼、鑄鐵、不銹鋼、鋁等）非金屬材質（如PVC,有機玻璃等）
管襯材質	玻璃鋼、沙漿、橡膠等
信號輸出	1、4-20mA：阻抗小于800Ω，光電隔離，準確度0.1%。 2、累計脈沖輸出：光電隔離，無源開路輸出，傳輸距離小于500m。 3、RS-485:光電隔離，波特率可選擇，傳輸距離大于1.6Km. 4、打印機：RS-232串口模式。打印機為選配件。 5、M-BUS.
鍵 盤	2×8漢字鍵盤
顯示器	2×10漢字顯示或英文顯示
測量功能	顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。
數據存貯	可存貯前720小時，前365天，前36個月和前十年的測量數據，包括瞬時流量、累計流量、斷電時間等。
環境溫度	轉換器：-10～45℃（特殊環境請說明） 傳感器：-40～+60℃（常溫型） -40～+160℃（高溫型）
傳感器材質	不銹鋼和陶瓷	不銹鋼和普通碳鋼	常溫型為尼龍高溫型為合金鋁
傳感器承壓能力	管內部分壓力小于4.5MPa	DN20～700mm小于2.5MPa DN800～2000mm小于1.6MPa	與管道內壓力無關建議不浸水工作
傳感器防護等級	IP68
轉換器防護等級	壁掛式轉換器：IP65 盤裝式轉換器：IP52 一體式轉換器：IP67
防爆等級	EXdⅡBT6
傳感器電纜長度	< 500m	< 500m	< 300m
傳感器電纜型號	專用電纜SEYV-75-2（直徑7mm)，越短越好，減少干擾，也可以加長到300m若長要加粗電纜
工作電源	AC220V, DC12～36V 0.8A （可選）
轉換器外形尺寸	壁掛式：213×185×107mm 盤裝式：160×80×250mm 一體式：185×140×100mm
傳感器外形尺寸	220×ø20（桿部）×ø50（連接部）mm	見管段傳感器數據表	60×40×35mm
轉換器重量	壁掛式：1.2Kg　盤裝式：0.8Kg 一體式：1.4Kg
傳感器重量	7Kg/支	見管段傳感器數據表	2Kg/支
熱量測量功能	測量供熱量、熱損耗、入口溫度、出口溫度

超聲波流量計安裝可按照以下步驟操作：
一：觀察安裝現場管道是否滿足直管段前10D后5D以及離泵30D的距離。(D為管道內直徑)
二：確認管道內流體介質以及是否滿管。
三：確認管道材質以及壁厚(充分考慮到管道內壁結垢厚度)
四：確認管道使用年限，在使用10左右的管道，即使是碳鋼材質，最好也采用插入式安裝。
五：前四步驟完成后可確認使用何種傳感器安裝
六：開始向表體輸入?yún)��?shù)以確定安裝距離。
七：非常重要：精確測量出安裝距離。
八：安裝傳感器——調試信號——做防水——歸整好信號電纜——清理現場線頭等廢棄物 ——安裝結束——驗收簽字
