浮子流量計

浮子流量計|金屬浮子流量計|金屬管浮子流量計廠家

浮子流量計，又稱轉子流量計、金屬轉子流量計、玻璃轉子流量計，是變面積式流量計的一種。
浮子流量計是僅次于差壓式流量計應用范圍最寬廣的一類流量計，特別在小、微流量方面有舉足輕重的作用。80年代中期，日本、西歐、美國的銷售金額占流量儀表的15%~20%。中國產量1990年估計在12~14萬臺，其中95%以上為玻璃錐管浮子流量計。
組成
浮子流量計的流量檢測元件是由一根自下向上擴大的垂直錐形管和一個沿著錐管軸上下移動的浮子組所組成。
在一根由下向上擴大的垂直錐管中，圓形橫截面的浮子的重力是由液體動力承受的，從而使浮子可以在錐管內自由地上升和下降。
工作原理：被測流體從下向上經過錐管1和浮子2形成的環隙3時，浮子上下端產生差壓形成浮子上升的力，當浮子所受上升力大于浸在流體中浮子重量時，浮子便上升，環隙面積隨之增大，環隙處流體流速立即下降，浮子上下端差壓降低，作用于浮子的上升力亦隨著減少，直到上升力等于浸在流體中浮子重量時，浮子便穩定在某一高度。浮子在錐管中高度和通過的流量有對應關系。
特點：
（1）玻璃錐管浮子流量計結構簡單，使用方便，缺點是耐壓力低，有玻璃管易碎的較大風險；
（2）適用于小管徑和低流速；
（3）壓力損失較低。
浮子流量計使用于小管徑和低流速。常用儀表口徑40-50mm以下，最小口徑做到1.5-4mm。適用于測量低流速小流量，以液體為例，口徑10mm以下玻璃管浮子流量計滿度流量的名義管徑，流速只在0.2-0.6m/s之間，甚至低于0.1m/s；金屬管浮子流量計和口徑大于15mm的玻璃管浮子流量計稍高些，流速在0.5-1.5m/s之間。
浮子流量計可用于較低雷諾數，選用粘度不敏感形狀的浮子，流通環隙處雷諾數只要大于40或500，雷諾數變化流量系數即保持常數，亦即流體粘度變化不影響流量系數。這數值遠低于標準孔板 [3]  等節流差壓式儀表最低雷諾數104-105的要求。
大部分浮子流量計沒有上游直管段要求，或者說對上游直管段要求不高。
浮子流量計有較寬的流量范圍度，一般為10：1，最低為5：1，最高為25：1。流量檢測元件的輸出接近于線性。壓力損失較低。

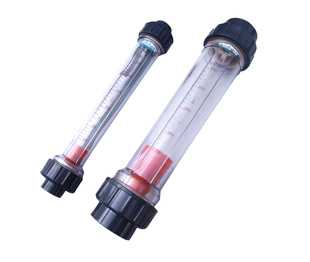

玻璃管浮子流量計結構簡單，價格低廉。只要在現場指示流量者使用方便，缺點是有玻璃管易碎的風險，尤其是無導向結構浮子用于氣體。
金屬管浮子流量計無錐管破裂的風險。與玻璃管浮子流量計相比，使用溫度和壓力范圍寬。
大部分結構浮子流量計只能用于自下向上垂直流的管道安裝。
浮子流量計應用局限于中小管徑，普通全流型浮子流量計不能用于大管徑，玻璃管浮子流量計最大口徑100mm，金屬管浮子流量計為150mm，更大管徑只能用分流型儀表。
使用流體和出廠標定流體不同時，要作流量示值修正。液體用浮子流量計通常以水標定，氣體用空氣標定，如實際使用流體密度、粘度與之不同，流量要偏離原分度值，要作換算修正。

技術參數
測量范圍：水（20℃）1-200000 l/h
空氣（20℃，0.1013MPa）0.03－4000m3/h
參見流量表，特殊流量可訂制
量程比：標準型10：1 特殊型20：1
精度 [7]  ： 標準型1.5級 特殊型1.0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-+200℃：PTFE：0℃－85℃
高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s（F15.1-F15.3）
<30mPa.s（F15.4-F15.8）
DN25: <250mPFa.s
DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃
指針型－40℃－+120℃
連接形式：標準型：DIN2501標準法蘭
特殊型：由用戶指定的任意標準法蘭或螺紋
電纜接口：M20*1.5
供電電源：標準型：24VDC二線制4－20mA（10.8VDC－36VDC）
報警輸出：上限或下限瞬時流量報警，集電極開路輸出（最大100mA@30VDC內部阻抗100歐）
繼電器輸出（觸點容量1A@30VDC或0.25A@250VAC或0.5A@125VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000
累計流量顯示數值范圍：0－99999999（可帶小數點）
防護等級：IP65
防爆標志：本安型iaⅡCT5；隔爆型dⅡBT6

應用概況
浮子流量計 [6]  作為直觀流動指示或測量精確度要求不高的現場指示儀表，占浮子流量計應用的90%以上，被廣泛地用在電力、石化、化工、冶金、醫藥等流程工業和污水處理等公用事業。有些應用場所只要監測流量不超過或不低于某值即可，例如電纜惰性保護氣流量增加說明產生了新的泄漏點。循環冷卻和培養槽等水或空氣減流斷流報警等場所可選用有上限或下限流量報警的玻璃管浮子流量計。
環境保護大氣采樣和流程工業在線監測的分析儀器連續取樣，采樣的流量監控也是浮子流量計的大宗服務對象。
作為流程工業液位、密度等其他參量的測量中，定流量測量和控制的輔助儀表，應用得非常普遍，亦占有相當份額。
帶信號輸出的遠傳金屬浮子流量計在流程工業常用作流量控制檢測儀表或管線混合配比，如給水處理過程控制原水加藥液的配比量。

卓力工礦是國內知名浮子流量計生產廠家，有豐富的經驗為客戶提供高品質的浮子流量計及完善的售后服務，如果您想了解最新浮子流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：浮子流量計發貨時間？ 浮子流量計售后保障？ 浮子流量計訂貨需要提供什么信息？
