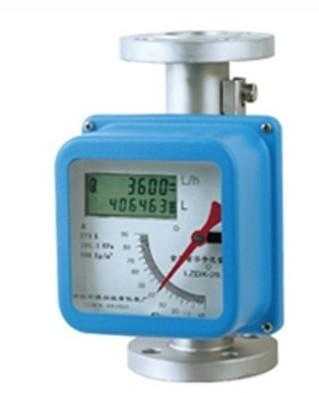

金屬轉子流量計

金屬轉子流量計|金屬轉子流量計價格|金屬轉子流量計廠家

金屬轉子流量計,是變面積式流量計的一種 , 在一根由下向上擴大的垂直錐管中 , 圓形橫截面的浮子的重力是由液體動力承受的 , 浮子可以在錐管內自由地上升和下降。

轉子流量計在流速和浮力作用下上下運動，與浮子重量平衡后，通過磁耦合傳到與刻度盤指示流量。一般分為玻璃和金屬轉子流量計。
金屬轉子流量計是工業上最常用的，對于小管徑腐蝕性介質通常用玻璃材質，由于玻璃材質的本身易碎性，關鍵的控制點也有用全鈦材等貴重金屬為材質的轉子流量計
轉子流量計是基于浮子位置測量的一種變面積流量儀表.采用全金屬結構,Modular概念設計,其壓損小,量程比大(10:1),安裝維護方便,可廣泛用于復雜,惡劣環境及各種介質條件的流量測量與過程控制中。

主要應用
金屬轉子流量計適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；對于直管段要求不高；較寬的流量比10：1；雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光單軸靈敏指示；非接觸磁耦合傳動；金屬轉子流量計全金屬結構，適于高溫、高壓和強腐蝕性介質；可用于易燃、易爆危險場合；可選二線制、電池、交流供電方式；多參數標定功能；金屬轉子流量計帶有數據恢復，數據備份及掉電保護功能.
特點
金屬轉子流量計是工業上和實驗室最常用的一種流量計它具有結構簡單、直觀、壓力損失小、維修方便等特點。轉子流量計適用于測量通過管道直 徑D<150mm的小流量，也可以測量腐蝕性介質的流量。使用時流量計必須安裝在垂直走向的管段上，流體介質自下而上地通過轉子流量計。
工作原理
金屬轉子流量計由兩個部件組成，轉子流量計一件是從下向上逐漸擴大的錐形管；轉子流量計另一件是置于錐形管中且可以沿管的中心線上下自由移動的轉子。轉子流量計當測量流體的流量時，被測流體從錐形管下端流入，流體的流動沖擊著轉子，并對它產生一個作用力（這個力的大小隨流量大小而變化）；當流量足夠大時，所產生的作用力將轉子托起，并使之升高。同時，被測流體流經轉子與錐形管壁間的環形斷面，從上端流出。當被測流 體流動時對轉子的作用力，正好等于轉子在流體中的重量時（稱為顯示重量），轉子受力處于平衡狀態而停留在某一高度。分析表明；轉子在錐形管中的位置高度，與所通過的流量有著相互對應的關系。因此，觀測轉子在錐形管中的位置高度，就可以求得相應的流量值。
為了使轉子在在錐形管的中心線上下移動時不碰到管壁，通常采用兩種方法：一種是在轉子中心裝有一根導向芯棒，以保持轉子在錐形管的中心線作上下運動，另一種是在轉子圓盤邊緣開有一道道斜槽，當流體自下而上流過轉子時，一面繞過轉子，同時又穿過斜槽產生一反推力，使轉子繞中心線不停地旋轉，就可保持轉子在工作時不致碰到管壁。轉子流量計的轉子材料可用不銹鋼、鋁、青銅等制成。

主要技術參數
（1）基本
測量范圍：水（20℃） 2.5-150000L/h
空氣（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作壓力：≤6.4MPa
工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）
環境溫度：-20 ～ 80℃
介質粘度：DN15≤5mPa.S
DN25 ～ DN150≤250mPa.S
管體材質：1Cr18Ni9Ti,316L,內襯PTEF等
過程連接：法蘭，或按用戶提供
蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供
（2）遠傳裝置
①GD 5W1-1角位移變送器
基本誤差：1.5%F.S
輸出信號：4 ～ 20mA
負載阻抗：350Ω
電源電壓：24VDC
環境溫度：-30 ～ 80℃
出線口：M20 × 1.5
防爆標志：ExibIICT4
②GD E-HD變送器
電源影響：<0.1%(不含數字分辨率[70μA)
負載影響：<0.1%(不含數字分辨率[70μA)
電流損耗：4 ～ 21.6mA，相對于測量值的0%
負載阻抗：0 ～ 800
工作電壓：12.8 ～ 30VCD
二線制Rext[KΩ]=（供電電源[V]-12.7）/22mA
輸出信號：4 ～ 20mA
環境溫度：-25 ～ 80℃
出線口：M20 × 1.5
防爆標志：ExibIICT6
測量范圍：水（20℃） 2.5-150000L/h、空氣（20℃，0.1013MPa）0.07-4000Nm3/h
量程比：10：1
精度：1.5/2.5
工作壓力：≤6.4MPa
工作溫度：-40 ～ 350℃（氟塑料襯里-10 ～ 80℃）
環境溫度：-20 ～ 80℃
介質粘度：DN15≤5mPa.S、DN25 ～ DN150≤250mPa.S
管體材質：1Cr18Ni9Ti,316L,內襯PTEF等
過程連接：法蘭，或按用戶提供
蒸汽佳套頭：法蘭，DN15/PN1.6，或按用戶提供

注意事項
1.耐高溫，可達450℃金屬轉子流量計，金屬管浮子流量計，威力巴流量計。
2.適宜小口徑低流速氣體、液體及蒸汽流量的測量。
3.磁耦合原理無泄漏耐高壓。
4.受一定粘度影響，不宜測量高粘度介質。
5.當流量超過100m3/h水流量時，壓損大。
6.多用于過程控制用儀表，最好精度1%，一般為1.5%，量程比10:1。
7.本安防爆、隔爆型全有，適合危險場合。
8.最適宜的安裝方式為下進上出垂直安裝。
9.有就地指針型、電池型、二線制型、220V交流供電型等多種形式可供選擇。
10.測量高溫低溫(-30℃以下)介質時，最好采用夾套型。
11.不適宜測量密度變化大的介質。
12.不適宜測量脈動介質流量(如計量泵出口)。
13.對于氣體本表無溫壓補償，需另行考慮。
14.對于多臺儀表密集安裝或碳鋼工藝管道經過儀表附近時，要與儀表保持100mm以上的距離，避免磁場干擾。
15.對于含有大量鐵磁性顆粒介質流量測量時，要在儀表前加裝磁過濾器，并定時進行吹掃。
16.若選用隔爆場合使用儀表，要選用圓殼M4指示器。
17.金屬管浮子流量計對直管段的要求不高，一般為前5D后250mm即可。
18.流量計高低報警一般為集電極開路OC門方式，需外加繼電器進行電流放大，也可選繼電器輸出型，觸點容量為1A@30VDC或0.25A@250VAC金屬轉子流量計的應用越來越廣泛。

安裝注意
金屬轉子流量計是基于浮子位置測量的一種變面積流量儀表。采用全金屬結構。Modular概念設計，因其具有體積小、壓損小、量程比大（10:1）、安裝維護方便等特點，故廣泛應用于各行各業復雜、惡劣環境下、對小流量、低流速、各種苛刻介質條件的流量與過程控制。正確安裝金屬轉子流量計對流量計能正常使用顯得尤為重要。
正確安裝注意點：
(1)流量計必須垂直安裝，所測流體自下而上經流量計，進出口保證有5倍儀表口徑的直管段，對于新安裝的管路，流量計安裝前應將管道沖洗干凈。
(2)在流量計上游應安裝閥門，在下游5~10倍儀表口徑處安裝流量調節閥。對于小口徑儀表在上游應安裝過濾器，若被測介質中含有磁性物質，則應在流量計前安裝磁過濾器。
(3)為便于檢修和更換流量計，在儀表安裝時需接旁道管路。
(4)當被測介質較臟時，應及時清洗管子與浮子。
(5)金屬轉子流量計的測量準確度一般為1.5級，當要求測量準確度較高時，則不宜選擇金屬管轉子流量計 。
