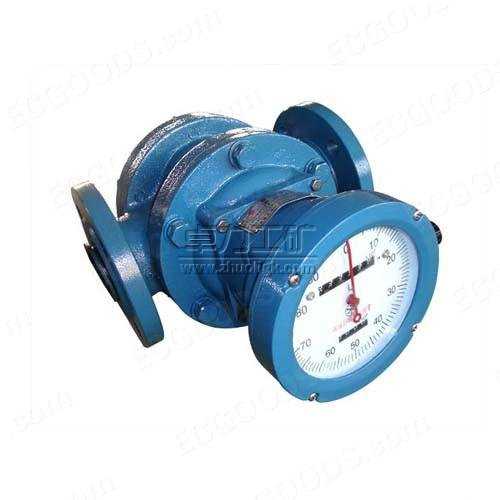

腰輪流量計

　　腰輪流量計是用于對管道中的流量進行連續或間歇測量的高精度計量?jī)x表，是容積式流量計的典型代表。腰輪流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

腰輪流量計說明書

腰輪流量計

腰輪流量計|腰輪流量計價格

用途

腰輪流量計是用于對管道中的流量進行連續或間歇測量的高精度計量?jī)x表，是容積式流量計的典型代表，配以發信器及流量智能控制儀，可實現遠距離測量和控制。
腰輪流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。廣泛用于石油,化工,電力,冶金,交通食品加工,醫藥,國防,商業貿易等部門對石油及石油制品、化學溶液等流體的精確測量。

特點
腰輪流量計具有精度高,可靠性好,重量輕,壽命長,安裝使用方便等特點。
腰輪流量計特點是壓力損失小，量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響，無可動機械零件，因此可靠性高,維護量小。
儀表參數能長期穩定工作。
插入式腰輪流量計采用壓電應力式傳感器,可靠性高,可在-20℃～+250℃溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想腰輪流量計的流量?jī)x表。
RY-LUCB插入式渦街流量計防爆型，符合GB3836-83《爆炸性環境用防爆電氣設備》的有關規定，防爆標志為ExdIIBT6。

結構組成

腰輪流量計主要由計量腔、密封聯軸器和計數器三部分組成。

工作原理：
腰輪流量計又叫羅茨流量計，其結構特征為:在流量計的殼體內有一個計量室.計量室內有一對或兩對可以相切旋轉的腰輪(由此得名腰輪流量計》.在流量計殼體外面與兩個搜輪同軸安裝了一對傳動齒輪，它們相互嚙合使兩個搜輪可以相互聯動。腰輪流量計的工作原理可以從圖中的4個過程來分析。首先在結構上，由腰輪的外輪腳和流量計殼體的內壁面可以組成其有一定容積的“斗”空間.我們稱為“計量室”。當有流體通過流量計時，在流量計進出口流體差壓的作用下.兩腰輪將按正方向旋轉。在下圖中，由腰輪Q1和殼體形成一封閉的計量室。該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的單個體積。從接輪受力分析可以看出，此時腰輪Q1為主動輪.而Q2所受流體壓力相互平衡.不產生旋轉力.所以為從動輪。由Q1帶動Q2旋轉到圖中b所示位置時，將計量室中的流體排向流量計出口。從腰輪受力分析可以看出.此時兩個腰輪上都產生沿圖中箭頭方向的旋轉力.使兩腰輪旋轉到圖c的位置。此時與a的狀態相反.由腰輪Q2與和殼體形成一封閉的計量室.該計量室內所充滿的流體是腰輪從進口連續流體中分隔而成的另一單個體積。而且.從腰輪受力分析可以看出，此時腰輪Q2為主動輪，而Q1所受流體壓力相互平衡.不產生旋轉力，所以為從動輪。由Q2帶動以旋轉到圖d所示位工時.將計量室中的流體又排向流盆計出口。與b的狀態一樣，此時兩個腰輪上都產生沿圖中箭頭方向的旋轉力，使兩眼輪繼續旋轉到圖a的位置。到此時.兩接輪轉子共旋轉了180'.有兩個計量室的流體一被排向流量計出口。　
隨著搜輪從狀態a到d繼續旋轉，就不斷有流體被側且元件分隔并從進口送到出口。只要知道計量室空間的容積。和記錄腰輪的轉動次數N.就可得到通過流盆計的流體體積V.顯然，對于腰輪流量計　　V=4Nv (2一2) 　腰輪流量計能用于各種清潔液體的流量測量，尤其適用于油品計量，也可制成測量氣體的流量計。它的計最準確度高，可達0.1-0.5級。其主要缺點有:體積大、笨重.壓損較大.運行中振動較大等。利用互成45度角的兩對腰輪結構,可以大大減小運行中的振動噪聲。

主要技術性能
*工作壓力（MPa）：0.6、1.0、1.6、2.5、4.0
*工作溫度（℃）：-10℃～60℃
*介質粘度（mPa.s）：0.6～150
*精確度等級：0.5 0.2
*流量范圍（m3/h）
*使用粘度可達2000mPa.S或更高，超過150mPa.S時
*外形及安裝尺寸連接法蘭標準：JB/T79-82-94

公稱通徑 DN	液體粘度 3.0~150mpa.s	液體粘度 3.0~150mpa.s	液體粘度 3.0~150mpa.s	液體粘度 3.0~150mpa.s
15	0.25~2.5	0.5~2.5	0.5~2.5	0.83~2.5
20	0.25~2.5	~2.5	0.5~2.5	0.83~2.5
25	0.6~6	1.2~6	1.2~6	2~6
40	1.6~16	3.2~16	3.2~16	5.3~16
50	2.5~25	5~25	5~25	8.3~25
80	6~60	12~60	12~60	20~60
80Ⅱ	12~100	22~100	20~100	33.3~100
100	10~100	20~100	20~100	33.3~100
150	40~200	40~200	100~200	66.7~200
精度等級	0.5		0.2

測量范圍

公稱通徑 mm	流量范圍 m3/h	始動流量 m3/h	最大壓損 Pa	公稱壓力 Mpa	耐溫 ℃	連接方式
32	0.8-16	0.05	120	1.0	-20～80	法蘭連接
	1-20	0.05	120	1.0	-20～80	法蘭連接
40	1.5-30	0.07	130	1.0	-20～80	法蘭連接
	1.5-40	0.07	180	1.0	-20～80	法蘭連接
50	1-60	0.07	180	1.0	-20～80	法蘭連接
	1.2-85	0.07	210	1.0	-20～80	法蘭連接
80	1.4-100	0.07	220	1.0	-20～80	法蘭連接
	1.2-140	0.08	220	1.0	-20～80	法蘭連接
	2.9-200	0.15	220	1.0	-20～80	法蘭連接
100	3.1-250	0.11	240	1.0	-20～80	法蘭連接
	2.7-300	0.11	280	1.0	-20～80	法蘭連接
	4.1-450	0.11	300	1.0	-20～80	法蘭連接
	4.5-500	0.11	540	1.0	-20～80	法蘭連接
150	8.1-650	0.65	580	1.0	-20～80	法蘭連接
	10-800	0.76	590	1.0	-20～80	法蘭連接
	12.5-1000	0.76	600	1.0	-20～80	法蘭連接
	13.3-1200	0.76	700	1.0	-20～80	法蘭連接
200	31-1600	1.15	650	1.0	-20～80	法蘭連接
250	75-3000	8.00	450	1.0	-20～80	法蘭連接

技術參數

管徑	300-3000mm
流速范圍	0.1～10m/s
精度	0.1～0.5m/s:±2.0%FS
	0.5～10m/s:±1.5%FS;
	0.1～10m/s:±2.5%FS;
電導率	> 5µs/cm
直管段	前5DN,后3DN
介質溫度	-20℃～/+130℃
環境溫度	-20℃～/+60℃
耐壓	1.6MPa
防護等級	IP65（一體） IP68（分體）
電極材質	316L不銹鋼
輸出信號	4-20mA；RS485;
輸出信號	HART協議；MODBUS協議
傳感器材質	不銹鋼
工作電源	220VAC,允差15%
工作電源	24VDC,紋波≤5%
功率	6.5W
耐壓等級	≤1.6MPa

外形及安裝尺寸

（1）鑄鐵型腰輪流量計外形尺寸

型號	L	H	I	B	D	D1	n-d
LL15.06	160	238	52	100*100	G11/4
LL20.06	160	238	52	100*100	90	65
AL25.06	180	260	68	120*120	G1/
AL40.1	240	290	88	170	150	110	4-17.5
AL50.1	265	305	97	190	165	125	4-C17.5
AL80.1	265	340	122	246	200	160	8-17.5
AL80Ⅱ.1	265	470	164	246	200	160	8-18
AL100.1	515	425	164	305	220	180	8-18
AL150.1	560	550	225	455	285	240	8-22

（2）鑄鋼型腰輪流量計外形尺寸

型號	L	H	I	B	D	D1	n-d
EL25.3	180	260	68	120*120	G11/4
AL40.4	300	290	88	170	150	110	4-18
AL50.4	360	315	103	276	165	125	4-18
AL80.4	360	348	128	254	200	160	4-18
AL100.3	540	435	174	330	235	190	4-22
AL150.3	560	552	227	455	300	250	4-26

（3）鑄鋁型腰腰輪流量計外形尺寸與鑄鐵型腰輪流量計外形尺寸相同。

腰輪流量計的安裝使用

（1）流量計前應安裝過濾器，兩者表體上箭頭指向與流動方向一致

（2）當被測液體含有氣體時，流量計前應安裝氣體分離器

（3）不論管路是垂直還是水平安裝，但流量計的腰輪軸安裝成水平位置（即表度盤應與地面垂直）。

（4）流量計在正確安裝情況下，如果不易看清讀數，可把計數器旋轉180度或90度均可。

（5）節流閥應安裝在流量計進口處，開閉閥裝在出口處，使用開閉閥時要緩慢啟動，不要突然開閥。

（6) 嚴禁使用掃線蒸汽通過流量計

（7）在連續使用部門，流量計需加旁通管道

（8）流量計安裝前，管道需沖洗，沖洗時采用直管段（替代流量計位置）防止焊渣、雜物等進入流量計

（9）嚴禁用水校驗鑄鐵、鑄鋼材質組成的流量計

（10）流量計在使用時流量大小不得超過技術要求。流量計正常工作在最大流量70~80%為優。

（11）被測液體如果具有化學腐蝕性，需選用不銹鋼材質的流量計，如果腐蝕性強，需選用0Crl8Ni12MO2Ti材質的流量計。

密度檢查
腰輪流量計精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于腰輪流量計貿易結算、產品交接和能源計量的場合，氣體流量傳感器應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，氣體流量傳感器根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式渦輪流量計。

卓力工礦是國內知名腰輪流量計生產廠家，有豐富的經驗為客戶提供高品質的腰輪流量計及完善的售后服務，如果您想了解最新腰輪流量計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
