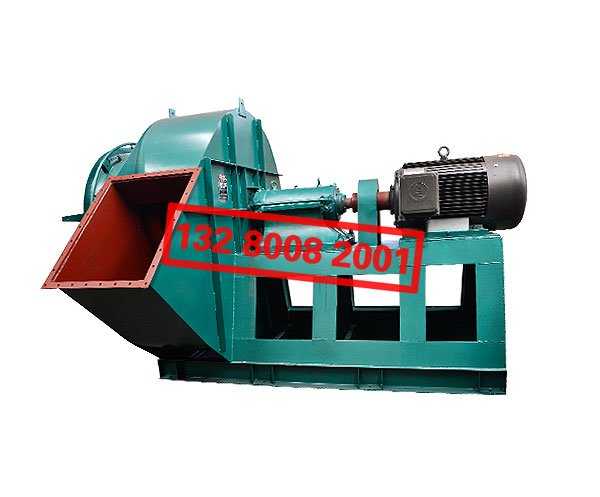

4-68型離心通風機 - 風機用途

4-68型離心通風機可用于一般工廠及大型建筑物的室內通風換氣。即可用來輸入氣體，也可用來輸出氣體。所輸送的氣體應不為超過80度的空氣和其他不自燃的、對人體無害的，對鋼鐵材料無腐蝕性的氣體，氣體內不允許含有黏性物質，所含的塵土及硬質顆粒物不大于150毫克每立方米。

4-68型離心通風機 - 風機型式

本風機通常制成單吸入式，機號有：NO2.8、3.15、3.55、4、4.5、5、6.3、8、10、12.5、20等十二個機號。
風機可制成右旋或左旋兩種型式，從電機一端正視，葉輪按順時針方向旋轉稱右旋風機，逆時針則為左旋風機。
風機的出口位置，以機殼的出風口校對表示，左、右均可制成0°、45°、90°、135°、180°、225°共六種角度。
風機的傳動方式有A,B,C,D型四種。NO2.8-5采用A式傳動，以電機直聯傳動，風機的葉輪、機殼直接固定在電機軸和法蘭盤上（電機用D2/T2型）；NO6.3-12.5采用懸臂支承裝置，又分C式（皮帶傳動，皮帶輪在軸承外側）和D式（用聯軸器聯接傳動）兩種傳動方式，NO16,20采用B式懸臂支承裝置，皮帶傳動，皮帶輪在軸承中間。

4-68型離心通風機 - 結構特點

4-68型風機的NO2.8-5主要由葉輪，機殼，進風口等部分配電機直聯組成；NO6.3-20除上述部分外還有傳動組部分：
葉輪---由12片傾翼形葉片焊接于曲線型輪蓋于平板型的輪盤中間，均用鋼板制造，并經過靜，動平衡校正，空 氣性能良好，效率高，運轉平穩。
機殼---用普通鋼板焊接而成的蝸形體。機殼做成兩種不同形式，NO.2.8-5機殼做成整體，不能拆開，NO16B,20B的機殼制成三開式，除沿中分水平面分為兩半外，上半部再沿垂直中心線分為為兩半，用螺栓連接，以便維修時可垂直吊出轉子。
進風口-- 做成收斂式流線型整體結構，用螺栓固定于風機入口一側。
傳動組-- 由主軸，軸承箱，滾動軸承，皮帶輪或聯軸器組成。主軸由優質鋼加工制作。No6.3-12.5四個機號，軸 承箱整體結構，且裝有溫度計和油標，NO16B、20B兩個機號風機用二只并列軸承座，在軸承座上裝有溫度計，采用軸承滑脂潤滑。

4-68型離心通風機 - 性能參數

機號 傳動方式 轉速r/min 序號 全壓Pa 流量m3/h 內效率％ 內功率KW 所需功率KW 電動機 型號 功率 2.8 A 2900 1 2 3 4 5 6 7 970 970 961 921 853 764 657 1131 1319 1508 1696 1885 2073 2262 78.5 83.2 86.5 87.9 86.1 80.1 73.5 0.39 0.43 0.47 0.49 0.52 0.55 0.56 0.59 0.65 0.71 0.74 0.73 0.77 0.78 Y802-2 1.1 2.8 A 1450 1 2 3 4 5 6 7 245 245 235 225 215 186 166 565 660 754 848 942 1037 1131 78.5 83.2 86.5 87.9 86.1 80.1 73.5 0.049 0.054 0.057 0.060 0.066 0.067 0.071 0.07 0.08 0.09 0.09 0.10 0.10 0.11 Y801-4 0.55 3.15 A 2900 1 2 3 4 5 6 7 1245 1245 1225 1176 1098 980 853 1825 2093 2362 2630 2899 3167 3435 79.9 84.3 87.3 88.6 87.0 81.3 75.2 0.79 0.86 0.92 0.97 1.02 1.06 1.08 1.11 1.20 1.29 1.36 1.33 1.38 1.40 Y90S-2 1.5 3.15 A 1450 1 2 3 4 5 6 7 313 313 304 294 274 245 215 912 1047 1181 1315 1449 1583 1718 79.9 84.3 87.3 88.6 87.0 81.3 75.2 0.10 0.11 0.11 0.12 0.13 0.13 0.14 0.14 0.14 0.14 0.16 0.17 0.17 0.18 Y801-4 0.55 3.55 A 2900 1 2 3 4 5 6 7 1608 1608 1569 1510 1402 1265 1108 2708 3092 3477 3861 4245 4629 5013 81.1 85.3 88.1 89.4 87.8 82.5 76.7 1.49 1.62 1.72 1.81 1.88 1.97 2.01 1.94 2.11 2.24 2.35 2.44 2.56 2.41 Y100L-2 3 3.55 A 1450 1 2 3 4 5 6 7 402 402 392 372 353 313 274 1354 1546 1738 1930 2122 2315 2507 81.1 85.3 88.1 89.4 87.8 82.5 76.7 0.19 0.20 0.21 0.22 0.24 0.24 0.25 0.29 0.30 0.32 0.33 0.36 0.36 0.38 Y801-4 0.55

機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
									型號	功率
4	A	2900	1 2 3 4 5 6 7	2069 2059 2010 1931 1794 1627 1431	3984 4534 5083 5633 6182 6732 7281	82.3 86.2 88.9 90.0 88.6 83.6 78.2	2.78 3.01 3.19 3.36 3.48 3.64 3.70	3.34 3.61 3.83 4.03 4.18 4.37 4.44	Y112M-2	4
4	A	1450	1 2 3 4 5 6 7	519 509 500 480 451 402 353	1992 2267 2542 2816 3091 3366 3641	82.3 86.2 88.9 90.0 88.6 83.6 78.2	0.35 0.37 0.40 0.42 0.44 0.45 0.46	0.53 0.56 0.60 0.63 0.66 0.65 0.69	Y802-4	0.75
4.5	A	2900	1 2 3 4 5 6 7	2657 2628 2569 2461 2294 2069 1833	5790 6573 7355 8137 8920 9702 10485	83.3 87.0 89.5 90.5 89.2 84.5 79.4	5.13 5.51 5.86 6.15 6.37 6.60 6.72	5.90 6.34 6.74 7.07 7.33 7.59 7.73	Y132S2-2	7.5
4.5	A	1450	1 2 3 4 5 6 7	666 657 637 617 568 519 460	2895 3286 3678 4069 4460 4851 5242	83.3 87.0 89.5 90.5 89.2 84.5 79.4	0.64 0.69 0.73 0.77 0.79 0.83 0.85	0.90 0.97 1.02 1.08 1.11 1.16 1.19	Y90S-2	1.1
5	A	2900	1 2 3 4 5 6 7	3314 3265 3187 3049 2844 2589 2304	8050 9123 10197 11270 12343 13416 14490	84.2 87.6 90.0 91.0 89.8 85.3 80.5	8.80 9.44 10.03 10.49 10.86 11.31 11.52	10.12 10.86 11.53 12.06 12.49 13.01 13.25	Y160M2-2	15
5	A	1450	1 2 3 4 5 6 7	823 813 794 764 715 647 578	4025 4562 5098 5635 6172 6708 7245	84.2 87.6 90.0 91.0 89.8 85.3 80.5	1.09 1.18 1.25 1.32 1.37 1.41 1.45	1.42 1.53 1.63 1.72 1.78 1.83 1.89	Y100L1-4	2.2




機號	傳動方式	轉速r/min	序號	全壓Pa	流量m3/h	內效率％	內功率KW	所需功率KW	電動機
									型號	功率
6.3	D	1450	1 2 3 4 5 6 7	1323 1304 1274 1216 1137 1039 921	8320 9393 10467 11540 12614 13678 14761	84.8 88.1 90.5 91.4 90.2 85.9 81.3	3.61 3.86 4.09 4.26 4.42 4.60 4.65	4.42 4.73 5.01 5.22 5.41 5.63 5.69	Y132S-4	5.5
6.3	D	960	1 2 3 4 5 6 7	578 568 558 529 500 451 402	5508 6219 6930 7641 8351 9062 9773	84.8 88.1 90.5 91.4 90.2 85.9 81.3	1.04 1.11 1.19 1.23 1.29 1.32 1.34	1.38 1.47 1.58 1.63 1.71 1.75 1.78	Y112M-6	2.2
8	D	1450	1 2 3 4 5 6 7	2157 2118 2059 1971 1842 1676 1500	17585 19783 21982 24179 26378 28576 30774	85.7 88.8 91.0 91.9 90.8 86.7 82.4	12.29 13.10 13.81 14.40 14.87 15.35 15.56	14.4 15.4 16.2 16.9 17.4 18.0 18.3	Y180M-4	18.5
8	D	960	1 2 3 4 5 6 7	941 931 902 863 804 735 657	11643 13098 14553 16009 17464 18919 20375	85.7 88.8 91.0 91.9 90.8 86.7 82.4	3.55 3.82 4.01 4.17 4.30 4.46 4.51	3.55 3.82 4.01 4.17 4.30 4.46 4.51	Y132M2-6	5.5
8	D	730	1 2 3 4 5 6 7	549 539 519 500 470 421 382	8853 9960 11067 12173 13280 14387 15403	85.7 88.8 91.0 91.9 90.8 86.7 82.4	1.55 1.65 1.76 1.84 1.91 1.94 2.00	2.1 2.2 2.3 2.4 2.5 2.57 2.7	Y132M-8	3
