SQF手動分離式液壓千斤頂

SQF手動分離式液壓千斤頂|

一、手動分離式液壓千斤頂用途：
分離式液壓千斤頂是一種新型多用工具，它由油泵和頂組成，能進行起道、頂舉、調直、彎曲、壓力試驗等工作，具有結構緊湊，操作簡單，使用方便、安全、裝卸快速等特點，對于工廠、油田、船舶、碼頭、倉庫、鐵路建筑，科研等均適用。
二、手動分離式液壓千斤頂特點：
1.配上各種附件，具有起、頂、鏟、劈等多種功能，利用快速接頭能快速裝。
2.使用安全，超載時油泵能自動卸荷。
3.工具輕巧、使用、攜帶均方便。
4.油泵采用復合結構，空載時，流量大，行速快，重載時流量小，行速慢。
三、基本參數： 表中參數可能因為改良而變更，恕不另行通知。如有技術疑問請向我公司技術部或銷售人員咨詢。
分離式單作用千斤頂技術參數：

型號	起重量 Tons	本體高度 mm	工作行程 mm	缸外徑 mm	缸內徑 mm	活塞桿直徑 mm	接口螺紋	壓力Mpa	備注
SQF-5	5	230	100	52	40	35	M16×1.5	40	單作用
	5	250	120	52	40	35	M16×1.5	40	單作用
	5	280	150	52	40	35	M16×1.5	40	單作用
SQF-10	10	230	100	58	45	42	M16×1.5	63	單作用
	10	260	125	58	45	42	M16×1.5	63	單作用
	10	280	150	58	45	42	M16×1.5	63	單作用
SQF-20	20	245	100	80	65	60	M16×1.5	63	單作用
	20	280	150	80	65	60	M16×1.5	63	單作用
	20	310	160	80	65	60	M16×1.5	63	單作用
SQF-30	30	250	100	95	80	65	M16×1.5	63	單作用
	30	300	150	95	80	65	M16×1.5	63	單作用
	30	310	160	95	80	65	M16×1.5	63	單作用
SQF-50	50	220	100	127	100	70	M16×1.5	63	單作用
SQF-100	100	310	150	178	140	100	M22×1.5	63	單作用

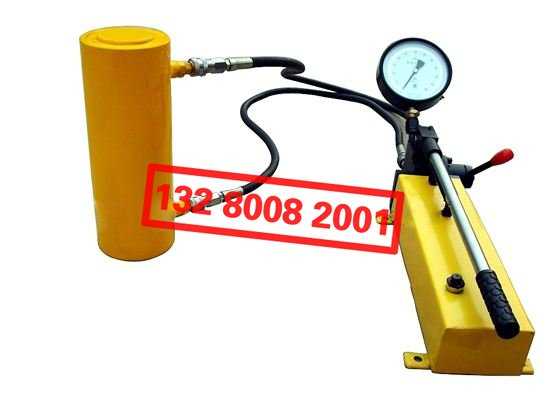

以上規格：可成套供應（包括千斤頂，泵，壓力表，接頭，軟管）；可選配手動泵或電動泵配套使用，詳見下面配套產品示意圖：
分離式雙作用千斤頂----技術參數:

型號	起重量 Tons	本體高度 mm	工作行程 mm	缸外徑 mm	缸內徑 mm	活塞桿直徑 mm	接口螺紋	壓力 Mpa	備注
SQF-5	5	330	200	52	40	35	M16×1.5	40	雙作用
SQF-10	10	330	200	58	45	42	M16×1.5	63	雙作用
SQF-20	20	350	200	80	65	60	M16×1.5	63	雙作用
SQF-30	30	380	200	95	80	65	M16×1.5	63	雙作用
SQF-50	50	335	200	127	100	70	M16×1.5	63	雙作用
SQF-100	100	356	200	178	140	100	M22×1.5	63	雙作用

四、使用方法：
1.將油泵上高壓膠管的接頭與千斤頂上的接頭配合，再分別旋緊油泵千斤頂上的放油螺釘，即使用，工作完后，將上述螺釘旋松，使其恢復原狀。
2.油泵若需加油時，可卸下油泵尾部的螺釘，即可加油，油液應保持清潔。
五、注意事項：
1.油泵如有吸空現象，應補充油液。
2.如有較長時間卸荷，需裝上保壓閥，然后松油泵上的放油螺釘。拔出高壓管上的接頭其余不動，就可以實現不下降目的。
3.連接高壓管時要在無壓力的基礎上連接。
六：千斤頂故障排除及保養方法

故 障	主要原因	排除方法
活塞不上升	1、油泵站沒有供油。  2、油缸上下腔或液控單向閥左右腔密封損壞而相通。	1、檢修油泵。  2、調換O形密封圈，擋圈。
壓力升高而活塞未見上升	1、快速接頭或軟管中有垃圾或損壞將管路堵死。	1、應立即關閉電動機檢查清潔接頭或調換零件，用壓縮空氣吹凈軟管等通道。
頂起重物下降	1、液控單向閥密封墊損壞。  2、密封元件磨損，產生泄露。	1、調換密封墊。  2、調換密封元件。
活塞起重降不下	1、 超載或偏載過大，活塞發生永久變形。  2、管路堵死。  3、單向閥閥桿未將鋼球推開。	1、檢修或調換活塞。  2、應立即關閉電動機檢查清潔接頭或調換零件，用壓縮空氣吹凈軟管等通到。  3、調換閥桿。

卓力工礦是國內知名SQF手動分離式液壓千斤頂生產廠家，有豐富的經驗為客戶提供高品質的SQF手動分離式液壓千斤頂及完善的售后服務，如果您想了解最新SQF手動分離式液壓千斤頂價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：SQF手動分離式液壓千斤頂發貨時間？ SQF手動分離式液壓千斤頂售后保障？ SQF手動分離式液壓千斤頂訂貨需要提供什么信息？
