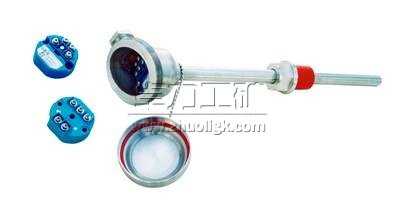

熱電阻溫度變送器

熱電阻溫度變送器|溫度變送器

組成
熱電阻溫度變送器由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。
測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。

系統組成
熱電阻溫度變送器的結構大體上可分為三大部分：輸入電橋、放大電路及反饋電路。其輸入電橋?qū)嵸|(zhì)上是一個不平衡電橋。熱電阻被接入其中一個橋臂，當受溫度變化引起熱電電阻阻值發生改變后，電橋就輸出一個不平衡電壓信號，此電壓信號通過放大電路和反饋電路，便可以得到一個與輸入信號呈線性函數關系的輸出電流I。
熱電阻
（1）熱電阻測溫系統一般由熱電阻、連接導線和顯示儀表等組成。必須注意以下兩點：
①熱電阻和顯示儀表的分度號必須一致
②為了消除連接導線電阻變化的影響，必須采用三線制接法。具體內容參見本篇第三章。
（2）鎧裝熱電阻 鎧裝熱電阻的外徑一般為φ1~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后小；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻 端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻 隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影 電阻體的斷路修理必然要改變電阻絲的長短而影響電阻值，為此更換新的電阻體為好，若采用焊接修理，焊后要校驗合格后才能使用。

結構特點
（1）精通型熱電阻：工業常用熱電阻感溫元件（電阻體）的結構及特點。從熱電阻的測溫原理可知，被測溫度的變化是直接通過熱電阻阻值的變化來測量的，因此，熱電阻體的引出線等各種導線電阻的變化會給溫度測量帶來影響。為消除引線電阻的影響同般采用三線制或四線制。
（2）鎧裝熱電阻：鎧裝熱電阻的外徑一般為φ2~φ8mm，最小可達φmm。 與普通型熱電阻相比，它有下列優點：
①體積小，內部無空氣隙，熱慣性上，測量滯后��；
②機械性能好、耐振，抗沖擊；
③能彎曲，便于安裝
④使用壽命長。
（3）端面熱電阻：端面熱電阻感溫元件由特殊處理的電阻絲材繞制，緊貼在溫度計端面。它與一般軸向熱電阻相比，能更正確和快速地反映被測端面的實際溫度，適用于測量軸瓦和其他機件的端面溫度。
（4）隔爆型熱電阻：隔爆型熱電阻通過特殊結構的接線盒，把其外殼內部爆炸性混合氣體因受到火花或電弧等影響而發生的爆炸局限在接線盒內，生產現場不會引超爆炸。隔爆型熱電阻可用于Bla~B3c級區內具有爆炸危險場所的溫度測量。

主要特點
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
●二線制
●阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

主要技術參數
輸入信號：熱電阻Pt100、Cu50、Cu100,測量間距10℃，以上任何溫度范圍
基本誤差：±0.5%
溫度漂移：±0.1%/10℃
傳輸方式：兩線制傳輸
電　源：24V DC±2V(或配電器、安全柵供電)

儀表選型
選型表： 　無 S 代號
測量范圍 　ABGAP-2400 0-6～40kPa 　ABGAP-2500 0-40～250kPa 　ABGAP-2600 0-0.16～1kPa 　ABGAP-2700 0-0.4~2.50KPa 　ABGAP-2800 0-1.6～10Mpa 　代號 結 構 材 料 　法蘭接頭 排氣/排液閥 隔離膜片 灌充液體 　F22 316不銹鋼 316不銹鋼 316不銹鋼 硅油 　F23 316不銹鋼 316不銹鋼 哈氏合金C 　F24 316不銹鋼 316不銹鋼 蒙乃爾 　F25 316不銹鋼 316不銹鋼 鉭 　F33 哈氏合金C 哈氏合金C 哈氏合金C 　F35 哈氏合金C 哈氏合金C 鉭 　F44 蒙乃爾 蒙乃爾 蒙乃爾 　代號 選 件 　M1 O～1 00%線性指示表 　M2 數字顯示表頭 　M3 液晶顯示表頭 　B1 管裝彎支架 　B2 盤裝彎支架 　B3 管裝平支架 　D1 法蘭側面排氣/排液閥在上部 　D2 法蘭側面排氣/排液閥在下部 　E1 普通電纜接頭 　E2 防爆電纜接頭 　G1 腰形法蘭 　G2 焊管接頭 　d 隔爆 　i 本安

校驗方法
1、設備要求：校驗儀一臺;
2、按系統連接方法接線;
3、根據變送器銘牌上標明的傳感器和量程范圍，輸入相應的阻值，使輸出為1V和5V(可分別調整零點電位器和滿度電位器);
4、按量程十等分點輸入各電阻值，檢查各溫度輸出是否符合精度范圍;
5、按說明書技術指標進行測試，應符合技術要求。
