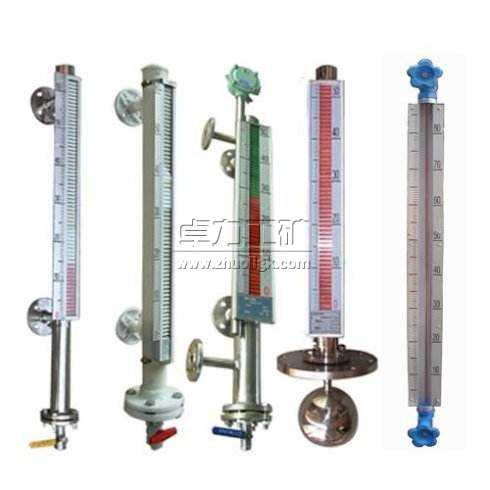

磁翻板液位計

磁翻板液位計|帶遠傳磁翻板液位計

磁翻板液位計儀表可用于各種塔、罐、槽、球型容器和鍋爐等設備的介質液位檢測。
磁翻板液位計廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等行業生產過程中的液位測量與控制。
磁翻板液液位計可以做到高密封，防泄漏和適用于高溫、高壓、耐腐蝕的場合。磁翻板液液位計彌補了玻璃板（管）液位計指示清晰度差、易破裂等缺陷，且全過程測量無盲區，顯示清晰、測量范圍大。
磁翻板液位計的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti襯PTFE（聚四氟乙烯）、PVC、PP等材料及進口元件，具有優秀的可靠性和抗腐蝕性。
類型
磁翻板液位計根據具體不同的工作環境，生產出了適應各種環境以及各種材料的液位計，其中包括：液壓機液位計 、UHZ-F防腐型磁性翻板液位計 、保溫夾套翻板液位計、高溫高壓磁翻柱液位 、UHZ頂裝式磁性浮子液位計 、HG5-1玻璃板液位計、HG5-2防霜液位計、HG5玻璃管式液位計、UNS（UGS）彩色石英管液位計、UHZ-59系列磁翻柱(板)液位計等更多類型產品。
結構
磁翻板液位計由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭蓋等組成，用于各類液體容器的液位測量。磁翻板液位計能用于高溫、防爆、防腐、食品飲料等場合、作液位的就地顯示或遠傳顯示與控制。
磁翻板液位計的結構特點
1、磁翻板液位計結構
液位計根據浮力原理，浮子在測量管內隨液位的升降而上下移動，浮子內的永久磁鋼通過磁耦合作用，驅動紅、白色翻柱翻轉180’液位上升時，翻柱由白色轉為紅色，下降時，翻柱由紅色轉為白色，從而實現液位的指示。
2、上下限開關輸出
利用磁性浮子隨液位移動，使安裝在液位計立管設定位置上的簧片開關動作，實現開-關控制或報警。
3、液位計電遠傳
在磁翻板液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量元件依次動作，獲得電阻信號變化，轉換成0～10或4～20mA的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示及控制。
原理
磁翻板液位計（也可稱為磁性浮子液位計）根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計本體管中的磁性浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到磁翻柱指示器，驅動紅、白翻柱翻轉180°，當液位上升時翻柱由白色轉變?yōu)榧t色，當液位下降時翻柱由紅色轉變?yōu)榘咨�，指示器的紅白交界處為容器內部液位的實際高度，從而實現液位清晰的指示。
二相鄰指示板軸向間距離為10mm，因此，液位指示誤差為±10mm。
特點
1、適用范圍廣、安裝形式多樣，適合任何介質的液位、界面的測量。
2、被測介質與指示結構完全隔離，密封性能好，防泄露、適應高壓、 高溫、腐蝕條件下的液位測量，可靠性高。
3、集現場指示、遠傳變送、報警控制開關于一體且可自由調整，功能齊全 　雙色指示帶夜光、連續直觀、醒目、測量范圍大，觀察方向可任意改變。
4、耐振動性能好，能適應液位波動大的情況下工作 　結構簡單，安裝方便，維護費用低。
5、帶精美的磁鋼校正器，現場隨意校調技術參數。
使用
磁翻板液位計可直接用來觀察各種容器內介質的液位高度。它適用于石油、化工等工業領域的液位指示，該液位計結構簡單，觀察直觀、清晰，不堵塞、不滲漏，安裝方便，維修簡單。玻璃板液位計上、下端安裝法蘭與容器相連接構成連通器，透過玻璃板可直接觀察到容器內液位的實際高度。上下閥門裝有安全鋼珠，當玻璃因意外損壞時，鋼珠在容器內壓的作用下自動密封，防止容器內液體外溢，并保證操作人員安全。
測量方式
磁翻板液位計測量液體時采用頂裝或旁通管側裝方式。磁翻柱主體外加裝翻柱液位指示器、液位開關及液位變送器。磁單元置于浮球內部或通過頂桿與浮球相連，當浮球連帶磁單 元隨液位變化時，使磁性色塊（磁翻板）翻轉；磁性液位開關在對應液位點動作；同時液位傳感器在浮球磁力的作用下，輸出標準的變化電阻信號，再經過變送器把電阻信號轉換 成4~20mA電流信號輸出。
測量范圍：
150～8000mm，對中心距超過8000mm的或遠輸條件不允許超過長度的液位計可采用分段制造。 　工作壓力：0.6；1.0；2.5；4.0；6.4；10Mpa
工作溫度：
F ：120℃；G：200℃；H：450℃
精確度:±10mm
介質密度: 0.5～2.0g/cm3
介質密度差: ≥150kg/m3(測量界位)
環境振動：頻率≤25Hz 振幅≤0.5mm
跟隨速度： ≤0.08m/s
介質粘度： ≤0.4Pa.s,對于粘度大的介質或測量溫度低時易結晶的介質,可選用加熱夾套型液位計 。
過程連接：旁路側面安裝法蘭:DN25,PN1.0或PN1.6、 PN2.5、PN4.0、PN6.4、PN10。
開關選項：可選擇普通型、防爆型
變送器選項：可選干簧管液位變送器、可選磁致伸縮液位變送器、可選全智能帶表顯示液位變送器
敲擊手壓法
經常會遇到儀器運行時好時壞的現象，這種現象絕大多數是由于接觸不良或虛焊造成的。對于這種情況可以采用敲擊與手壓法。
所謂的“敲擊”就是對可能產生故障的部位，通過小橡皮錘敲打使其接觸正常。
磁翻板液位計的7個使用注意事項
1.的對超過一定長度（普通型>3米、防腐型>2米）的液位計。
2.磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
3.當配有遠傳配套儀表時需做到如下幾條：
4.應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
5.遠傳配套儀表上感應面應面向和緊貼主導管；
6.調試時應先打開上部引管閥門，然后緩慢開啟下部閥門，讓介質平穩進入主導管（運行中應避免介質急速沖擊浮子，引起浮子劇列波動，影響顯示準確性），觀察磁性紅白球翻轉是否正常，然后關閉下引管閥門，打開排污閥，讓主導管內液位下降，據此方法操作三次，確屬正常，即可投入運行（腐蝕性等特殊液體除外）；
7.應根據介質情況，不定期清洗磁翻板液位計的主導管清除雜質；
磁翻板液位計的正確組裝使用及維護
1、磁翻板液位計本體周圍不容許有導磁物質接近，禁用鐵絲固定，否則會影響磁翻板液位計的正常工作；
2、 如用戶自行采用伴熱管路時，必須選用非導磁材料，如紫銅管等。伴熱溫度根據介質情況確定；
3、磁翻板液位計安裝必須垂直，磁翻板液位計與容器引管間應裝有球閥，便于檢修和清洗；
4、介質內不應含有固體雜質或磁性物質，以免對浮子造成卡阻；
5、使用前應先用校正磁鋼將零位以下的小球置成紅色，其它球置成白色；
6、打開底法蘭，裝入磁性浮子（注意：重端帶磁性一端向上，不能倒裝。）；
8、 應根據介質情況，不定期清洗主導管清除雜質；
9、對超過一定長度（普通型>3米、防腐型>2米）的液位計，需增加中間加固法蘭或耳攀作固定支撐，以增加強度和克服自身重量；
10、磁翻板液位計的安裝位置，應避開或遠離物料介質進出口處，避免物料流體局部區域的急速變化，影響液位測量的準確性；
11、當配有遠傳配套儀表時需做到如下幾條：
（1）、應使遠傳配套儀表緊貼液位計主導管，并用不銹鋼抱箍固定（禁用鐵質）；
（2）、遠傳配套儀表上感應面應面向和緊貼主導管；
（3）、遠傳配套儀表零位應與液位計零位指示處在同一水平線上；
（4）、遠傳配套儀表與顯示儀表或工控機之間的連線最好單獨穿保護管敷設或用屏蔽二芯電纜敷設；
（5）、接線盒進線孔敷設后，要求密封良好，以免雨水、潮氣等侵入而使遠傳配套儀表不能正常工作，接線盒在檢修或調試完成后應及時蓋上。

卓力工礦是國內知名磁翻板液位計生產廠家，有豐富的經驗為客戶提供高品質的磁翻板液位計及完善的售后服務，如果您想了解最新磁翻板液位計價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：磁翻板液位計發貨時間？ 磁翻板液位計售后保障？ 磁翻板液位計訂貨需要提供什么信息？
