KJ644煤礦供電監控系統

　　KJ644煤礦供電監控系統 可進行數據采集、控制、顯示等功能,監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ644煤礦供電監控系統說明書

KJ644煤礦供電監控系統

KJ644煤礦供電監控系統|

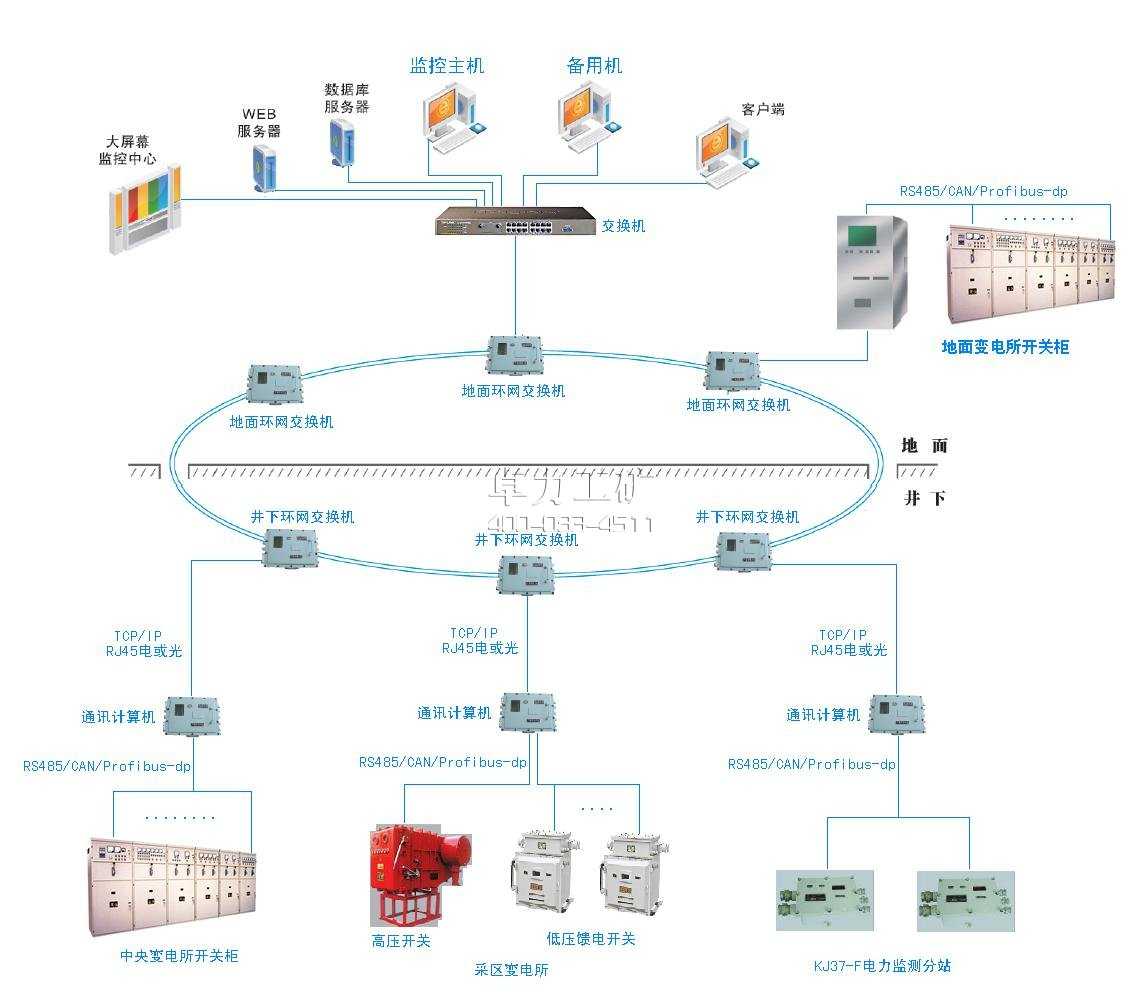

● 系統概述

KJ644煤礦供電監控系統的設計是以《煤礦安全規程》為依據，對煤礦井下實際情況進行考察之后，綜合各方面的要求設計出來的，監控設備的種類、數量、性能符合《煤礦安全規程》的有關規定，適用各類大中小型煤礦。該系統可進行數據采集、控制、顯示等功能。

● 環境條件

1 系統中用于機房、調度室的設備，應能在下列條件下正常工作：
a) 環境溫度：15 ℃～30 ℃；
b) 相對濕度：40 %～70 %；
c) 溫度變化率：小于10 ℃/h，且不得結露；
d) 大氣壓力：80 kPa～106 kPa；
e) GB/T 2887-2008規定的塵埃、照明、噪聲、電磁場干擾和接地條件。

●系統功能

1　數據采集
1.1 系統具有監測電網電壓、電流、有功功率、無功功率、功率因數及報警等功能。
1.2 系統具有斷路器開關狀態、繼電器動合狀態、繼電器動斷狀態、風電瓦斯閉鎖、隔離開關閉合狀態等及報警功能。
2　控制
2.1　系統具有地面中心站手動遙控?cái)嚯?復電功能，并具有操作權限管理功能和操作記錄功能
2.2 遙測值達到或超過報警值、單相接地、兩相短接等，進行文字提示報警；遙測值達到或超過報警值、單相接地、兩相短接時，自動解列被控設備電源并閉鎖；遙測值低于報警值、單相接地解除、兩相短接解除時，自動并列被控設備并解鎖；
2.3 系統具有遠程參數設置功能，包括：對各個繼電保護裝置的系統定值進行召喚、整定、固化等操作
3　數據存儲和查詢
3.1 歷史數據查詢：系統所接開關綜合保護器及電力分站檢測數據的存儲及查詢，并產生報表及歷史曲線，曲線可調整大小。所有數據可以存儲一年。
3.2 設備運行異常信息存儲及查詢
3.3 設備運行參數的存儲及查詢
4　屏幕顯示及打印
4.1　系統必須具有列表顯示功能：
　　a）遙測量及相關顯示內容包括：名稱、實時值、單位等；
　　b）遙信量顯示內容包括：名稱、實時值等；
　　c）遙調量顯示內容包括：名稱、描述、工程值、設定值、單位、備注等
4.2　系統必須具有遙測量曲線圖顯示功能等，在X軸表示時間、Y軸表示實時值。
4.3　系統必須具有變電站接線圖，并在接線圖上顯示電流、電壓、有功功率、無功功率、功率因素、斷路器開斷狀態、設備通訊狀態等。接線圖可以放大、縮小、漫游等。
4.4　系統必須具有開合閘事件告警、遙測值越位告警提示。
4.5　系統必須具有在線路維修時，對該線路的開閘的斷路器進行鎖定，要求掛牌禁止合閘操作，線路維修完畢后，經確認后才摘牌進行合閘操作。
4.6　系統必須具有事件追溯查詢功能等。
4.7 系統必須具有遙測信息查詢、曲線顯示等。
4.8 系統必須具有遙信變位告警、遙測值越位查詢等。
4.9　系統必須具有報表、曲線、柱狀圖、狀態圖、接線圖、初始化參數等召喚打印功能。報表包括：遙測量日（班）報表、遙測量月報表、遙測量年報表、遙測量統計值歷史記錄查詢報表等。
6　人機對話
　　系統必須具有人機對話功能，以便于系統生成、參數修改、功能調用、控制命令輸入等。
7　自診斷
　　系統必須具有自診斷功能。當系統中繼電保護裝置、電力分站、環網交換機、傳輸電纜等設備發生故障時，報警并記錄故障時間和故障設備，以供查詢及打印。
8　雙機切換
系統具有手動主備機切換功能，保證系統正常運行。
9　備用電源
系統必須具有備用電源。當電網停電后，保證KJ644煤礦供電監控系統正常運行。
10　數據備份
　　系統必須具有數據自動備份功能。
11　遙測超限報警和開關變位報警
　　系統必須具有遙測超限報警、開關變位報警功能。

●系統主要技術指標

1 系統容量
　系統允許接入的信息傳輸分站的數量為3臺；
　信息傳輸分站具有4路RS485輸出，每路可接入4臺下行監控設備（KJ37-F監控分站或繼電保護裝置）；
　信息傳輸分站具有1路RJ45電口輸入，1路光纖端口輸入（與井下環網接口通訊時只通選用一種方式）；
2　遙測量輸入傳輸處理誤差
　　　遙測量輸入傳輸處理誤差應不大于2.0 %FS。
3　最大巡檢周期
　　系統最大巡檢周期應不大于30 s。
4　控制執行時間
　　過壓保護反應時間:最小100 ms,最大20 s,可以根據整定值自行設定調整。
　　欠壓保護反應時間：最小100 ms,最大20 s,可以根據整定值自行設定調整。
　　定時限過載保護反應時間：最小100 ms,最大20 s,可以根據整定值自行設定調整。
　　控制執行時間：不大于1 s 。
　　其它控制執行時間應不大于30 s。
5　存儲時間
遙信、遙測等重要測點的實時監測值存盤記錄應保存7 d以上。當主機發生故障時，丟失上述信息的時間長度應不大于5 min。
6　畫面響應時間
　　調出整幅畫面85 %的響應時間應不大于2 s，其余畫面應不大于5 s。
7 誤碼率
　誤碼率應不大于10-8。
8 最大傳輸距離
a) 地面環網接口與主、備計算機的最大傳輸距離：100 m(地面普通網絡雙絞線)；
　　b) 井下環網接口到信息傳輸分站的電纜最大傳輸距離：100 m（采用MHYV2*2*0.8煤礦用阻燃雙絞線）；
　　c) 井下環網接口至信息傳輸分站的光纜最大傳輸距離：10 km (采用MGTV系列煤礦用阻燃光纜)；
d) 繼電保護裝置到信息傳輸分站的最大傳輸距離：2 km(采用MHYVR通信電纜：線徑截面不小于1.5 mm2)；
e) 信息傳輸分站至KJ37-F監控分站的最大傳輸距離：2 km(采用MHY32或MHYBV主傳輸通信電纜：截面積不小于1.5 mm2)；
9　雙機切換時間
　　從工作主機故障到備用主機投入正常工作時間應不大于5 min。
10　備用電源工作時間
在電網停電后，系統應具有備用電源功能，地面中心站備用電源在系統電網停電后應保證中心站設備正常工作不小于2 h，井下后備電源供電在系統電網停電后應保證系統井下設備正常工作不小于2 h。

KJ644-F礦用隔爆兼本安型信息傳輸分站
KJA18礦用隔爆兼本安型隔離器
KJ37-F礦用隔爆兼本安型電力監控分站
