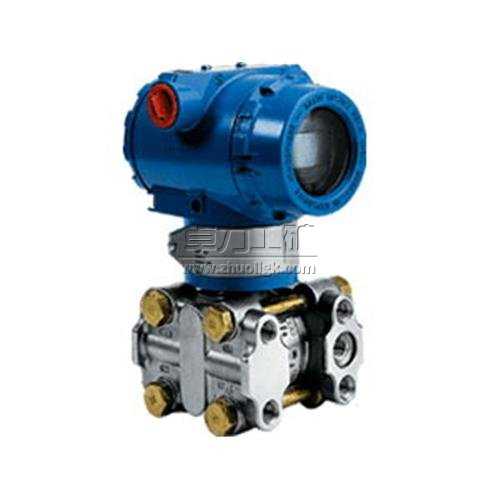

3851DR智能微差壓變送器的設計原理

顧名思義差壓變送器所測量的結果是壓力差，即△P=ρg△h。


微差壓變送器（ATE1851DR）用于測量爐內壓，然后轉變成4～20mA DC信號輸出。
ATE1851DR智能型微差壓變送器也可與HART手操器相互通訊，通過它進行設定，監控或與上位機組成現場監控系統。ATE1851DRL現場調整式智能差壓變送器是本公司根據現場要求研制開發的新產品，可脫離手操器，通過按鍵方式實現現場調零、組態等操作。

1. 性能規格

（零基準校驗范圍，參考條件下，硅油充液，316 L不銹鋼隔離膜片。）

參考精度　
數字、智能：±0.2%校驗量程　
模擬、線性：±0.5%校驗量程

穩定性　
數字、智能：6個月，±0.2%URL　
模擬、線性：6個月，±0.5%URL

環境溫度影響　
數字、智能：　零點誤差：±0.2%URL/56℃　
總體誤差：±(0.2%URL+0.18%校驗量程）/56℃

1.3.2.模擬、線性　零點誤差：±0.5%URL/56℃　總體誤差：±(0.5%URL+0.5%校驗量

程）/56℃

1.4. 靜壓影響　零點誤差為±0.5%URL�？稍诰�通過重新調零來修正。

1.5. 振動影響　在任意軸向上，200Hz下振動影響為±0.5%URL/g

1.6. 電源影響：小于±0.005%輸出量程/伏特。

1.7. 負載影響：　沒有負載影響，除非電源電壓有變化。

1.8. 電磁干擾/射頻干擾（EMI/RFI影響）　由20至1000MHz，場強達至30V/M時，

輸出漂移小于±0.1%量程。

1.9. 安裝位置影響　零點漂移至多為±0.25kPa。所有的零點漂移都可修正掉；對量程無影響。

2. 功能規格　
數字、智能：可用本機量程和零點按鈕調整，或用HART手操器遠程調整 　
模擬、線性：量程和零點連續可調

零點正、負遷移　零點負遷移時，量程下限必須大于或等于-URL；零點正遷移時，量程上限必須小于或等于+URL。校驗量程大于或等于最小量程。

輸出　數字、智能：　4～20mA DC，用戶可選擇線性或平方根輸出,數字過程變量疊加在4～20mA DC信號上，可供采用HART協議的上位機使用。



技術參數

1.精度：優于0.5% ；2.非線性失真：優于 0.5%；

3.額定工作電壓：+24V±20% ，極限工作電壓：≤35V ；

4.電源功耗：靜態4mA，動態時相等與環路電流，內部限制25mA+10%；

5.額定輸入：5A�。�．．．．．1KA（38個規格）；

6.穿孔穿芯圓孔直徑：8、9、12、20、25、30mm；

7.輸出形式：兩線制DC4～20mA；

8.輸出電流溫漂系數：≤50ppm/℃；

9.響應時間：≤ 100mS；

10.輸入/輸出絕緣隔離強度：>AC3000V、1min、1mA；

11.輸出負載電阻：RL=V+－10V/0.02�。�Ω )；

注:(1)標準V+24V時負載阻抗為700Ω；

(2)RL=250Ω 轉換1～5V的電阻 + 兩根傳輸線路總銅阻。

12.輸入過載保護:30倍1min；

13.輸出過流限制保護：內部限制25mA+10%；

注:(1)國際標準輸出過流限制保護：內部限制25mA+10%；

(2)可按客戶要求定制：內部限制22mA+10%，24mA+10% 。

14.兩線端口瞬態感應雷與浪涌電流TVS抑制保護能力：TVS抑制沖擊電流35A/20ms/1.5KW；

15.兩線端口設置有+24V電源反接保護；

16.輸出電流設置有長時間短路保護限制；內部限制25mA+10%；

17.工作環境： -40℃－80℃，10%－90%RH；

18.貯存溫度： -50℃－85℃；

19.執行標準：GB/T13850－1998；

20.系列型號，規格，接線示意圖，產品外形，產品照片，安全注意事項。

3851DR	微差壓變送器
	代碼	量程范圍KPa
2	0-0.125～1.5KPa
	代碼	輸出
F	4-20mA
	代號	結構材料
法蘭和接頭	排氣/排液閥	隔離膜片	灌充液體
22	316不銹鋼	316不銹鋼	316不銹鋼	硅油
	代號	最大工作壓力MPa
A-	1
B-	4(特殊6.9）
	代碼	選項
M1	0-100%線性指示表
M2	LCD顯示表
M3	LCD顯示表
B1	管裝彎支架
B2	板裝彎支架
B3	管裝平支架
D1	側面泄放閥在壓力室上部
D2	側面泄放閥在壓力室下部
不注	1/2NPT錐管螺紋接頭
C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14引壓管的球錐連接頭
d	隔爆型dⅡBT4
i	本安型iaⅡCT6
s	不銹鋼三閥組
