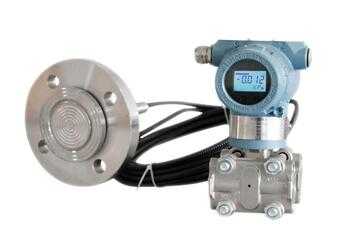

438W隔膜密封式差壓變送器

438W隔膜密封式差壓變送器|438W隔膜遠傳壓力變送器

438W隔膜式單平法蘭遠傳壓力變送器的密封隔膜是用于防止管道中的介質直接進入差壓變送器里的壓力傳感器組件中，它與變送器之間是靠注滿流體的毛細管連接起來的。
438W、、438N（與EJA438W一樣）隔膜密封式差壓變送器用來測量液體、氣體和蒸汽的流量、液位、密度和差壓，然后輸出與測得的差壓相對應的4～20mA DC信號。也可與手操器相互進行通信，可進行遠程設定及監控等。

438W隔膜式單平法蘭遠傳壓力變送器的選型表

型 號

規 格 代 碼

說 明

SC438W

…………………………

隔膜密封式壓力變送器(平膜片型)

輸出信號

-E

………………………

模擬型4～20mADC

-S

………………………

數字型4～20mADC

-F

………………………

智能型(4～20mADC HART協議)

測量量程(膜盒)

M

……………………

2.5～100KPa(250～10000mmH2O)

A

……………………

0.06～3MPa(0.6～30kgf/cm2)

B

……………………

0.46～14MPa(4.6～140Kgf/cm2)

接液部分材質(注5)

[膜片] 　　　　 [管道]　　　 　[其它]

S

…………………

JIS SUS316L 　JIS SUS316L　　 JIS SUS316

法蘭規格

J1

………………

JIS 10K

J2

………………

JIS 20K

J4

………………

JIS 40K

A1

………………

ANSI 150 P1-----JPI 150

A2

………………

ANSI 300 P2-----JPI 300

D2

………………

DIN PN10/16

D4

………………

DIN PN25/40

G2

………………

GB PN10/16(GB/T 9123.1-2000)

G4

………………

GB PN25/40(GB/T 9123.1-2000)

G6

………………

GB PN100  (GB/T 9123.1-2000)

H2

………………

HG20592-97 PN10/16

H4

………………

HG20592-97 PN25/40

H5

………………

HG20592-97 PN63

隔膜凸出長度(X2)

2

……………hellip;

X2＝50mm

4

……………

X2＝100mm

6

……………

X2＝150mm

法蘭尺寸/材質

G

……………

2-inch(50mm，DN50)

H

……………

3-inch(80mm，DN80)

J

……………

4-inch(100mm，DN100)

法蘭螺栓材質

A

………

JIS SCM435

B

………

JIS SUS630

注 入 液

(接液溫度) (環境溫度)

-A

…………

一般型(硅油) 　-10～315℃ 　-10～60℃

-B

…………

一般型(硅油) 　-30～210℃ 　-30～60℃

-C

…………

高溫型(硅油) 　　10～315℃ 　10～60℃

-D

……(注1)

禁油型(氟油) 　-20～120℃ 　-10～60℃

-E

…………

低溫型(乙(撐)二醇) -50～100℃ -40～60℃

--

B

………

通常為B

毛細管長度

□□

(注2)(注3)

規定的毛細管長度從1～15m，用□□表示(例：2m:02)

安 裝

-9

……

水平配管連接型，左面高壓

接 線 口

0

…

G1/2內螺紋，1處接線口

2

…

1/2NPT內螺紋，2處接線口

3

…

Pg13.5內螺紋，2處接線口

4

…

M20內螺紋，2處接線口

5

…

G1/2內螺紋，2處接線口帶一個盲塞

7

…

1/2NPT內螺紋，兩個電氣接口，一個盲塞

8

…

Pg13.5內螺紋，兩個電氣接口，一個盲塞

9

…

M20內螺紋，兩個電氣接口，一個盲塞

內藏顯示表

D

數字式表頭

E

帶范圍設定開關的數字表頭(注4)

N

(無表頭)

2-inch管安裝托架

A

JIS SECC 平托架

B

JIS SUS304 平托架

N

(無)
