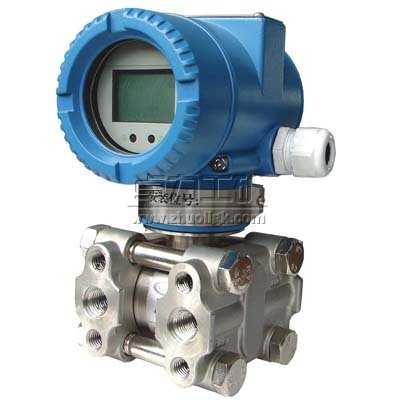

電容式壓力變送器

電容式壓力變送器|電容式壓力變送器廠家

電容式壓力變送器  智能電容式壓力變送器  電容薄膜式絕對壓力變送器   電容式壓力變送器工作原理  Tel：132 8008 2001 曹經理

電容式壓力變送器能將測壓元件傳感器感受到的氣體、液體等物理壓力參數轉變成標準的電信號（如4~20mADC等）， 以供給指示報警儀、記錄儀、調節器等二次儀表進行測量、指示和過程調節。

結構組成
電容式壓力變送器主要由測壓元件傳感器（也稱作壓力傳感器）、測量電路和過程連接件三部分組成。
壓力變送器微處理器中有16字節程序的RAM，并有三個16位計數器，其中之一執行A /D轉換。
D/A轉換器把微處理器來的并經校正過的數字信號微調數據，這些數據可用變送器軟件修改。數據貯存在EEPROM內，即使斷電也保存完整。
數字通信線路為變送器提供一個與外部設備(如205型智能通信器或采用HART協議的控制系統)的連接接口。此線路檢測疊加在4-20mA信號的數字信號，并通過回路傳送所需信息。通信的類型為移頻鍵控FSK技術并依據BeII202標準。

工作原理
被測介質的兩種壓力通入高、低兩個壓力室，作用在δ元件(即敏感元件)的兩側隔離膜片上，通過隔離片和元件內的填充液傳送到測量膜片兩側。電容式壓力變送器是由測量膜片與兩側絕緣片上的電極各組成一個電容器。 當兩側壓力不一致時，致使測量膜片產生位移，其位移量和壓力差成正比，故兩側電容量就不等，通過振蕩和解調環節，轉換成與壓力成正比的信號。電容式壓力變送器和電容式絕對壓力變送器的工作原理和差壓變送器相同，所不同的是低壓室壓力是大氣壓或真空。電容式壓力變送器的A/D轉換器將解調器的電流轉換成數字信號，其值被微處理器用來判定輸入壓力值。微處理器控制變送器的工作。另外，它進行傳感器線性化。重置測量范圍。工程單位換算、阻尼、開方，，傳感器微調等運算，以及診斷和數字通信。

特點
數字精度：+（-）0.075%
l 穩定性：0.075% 60個月
l 量程比：100：1
l 測量速率：0.2S
l 小型化（2.4kg）全不銹鋼法蘭，易于安裝
l 過程連接與其它產品兼容，實現最佳測量
l 世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
l 采用16位計算機的智能變送器
l 標準4~20m.
l 支持向現場總線與基于現場控制的技術的升級

優勢分析
模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現最佳測量
●世界上唯一采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于HART協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。

技術參數
　　模擬量：二線制4～20mADC
　　數字量：兩線制4～20mADC并疊加符合HART協議的過程變量數字信號。
　　電源：供電電壓12.5～45VDC
　　負載限制：回路最大負載電阻Rmax取決于供電電壓。HART通訊要求負載電阻不低于250Ω ，不高于600Ω
　　通訊距離：最大通訊距離為1.5Km，多站通訊最多可接15臺智能變送器。
　　輸出顯示：四位制數字顯示、五位LCD液晶顯示、指針式。
　　防爆形式：本安型：ExiaII CT5; 隔爆型。
　　零點遷移范圍： 零點可隨意正遷移或負遷移，但不得使設定的測量范圍上下限和量程超出極限值。
　　溫度范圍：環境溫度：-40～85℃ （選用LCD指示表時為-20～70℃）
　　測量介質溫度： -40～104℃
　　靜壓和單向超壓范圍： 3.45Kpa（絕壓）～31.2MPa(表壓)
　　相對濕度： 5～98%RH
　　啟動時間： 5秒內啟動
　　容量變化量： 小于0.16cm3
　　阻尼調整： 時間常熟0.20～25秒
　　故障報警： 如傳感器或電路出現故障，自動診斷功能將自動輸出3.9或21.0mA
　　組態保護： 為了避免變送器的組態數據被隨意改動,可通過軟件或保護開關鎖定存儲的數據。
