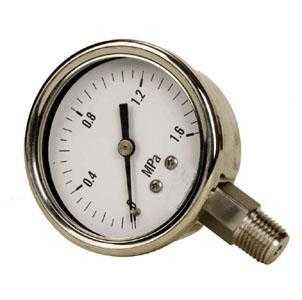

不銹鋼壓力表

不銹鋼壓力表|不銹鋼壓力表價格

不銹鋼壓力表廣泛應用于石油、化工、化纖、冶金、電站、食品等工業部門對耐腐蝕、耐高溫要求較高的工藝流程中測量各種流體介質的壓力。

不銹鋼壓力表采用直接接觸式接頭和感壓元件材料，采用icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316，結構為全密封型，不銹鋼壓力表具有較強的防被測介質腐蝕和抗環境腐蝕的能力。
不銹鋼壓力表適用于腐蝕性較強的適合不銹鋼元件檢測的介質和惡劣的外部腐蝕環境中 ，不銹鋼壓力表廣泛應用于石油、化工、冶金等工業。

結構原理
不銹鋼壓力表由導壓系統(包括接頭、彈簧管、限流螺釘?shù)?、齒輪傳動機構、示數裝置(指針與度盤)和外殼(包括表殼、表蓋、表玻璃等)所組成。
壓力表通過表內的不銹鋼敏感元件（波登管、膜盒、波紋管）的彈性形變，再由表內機芯的轉換機構將彈性形變傳導至指針，引起指針轉動來顯示壓力。
對于在外殼內充液(一般為硅油或甘油)的儀表，能夠抗工作環境振動較劇和減少介質壓力的脈動影響。

型號及參數表

不銹鋼壓力表型號	Y-60B	YN-60B	Y-100B	YN-100B	Y-150B	YN-150B
不銹鋼壓力表精度等級	2.5		1.6
不銹鋼壓力表測量范圍 MPA	0.1;0.16;0.25;0.4;0.6;1.0;1.6;2.5;4;6;10;16;25;40;60;100;-0.1～0.15; -0.1～0.3;-0.1～0.5;-0.1～0.9;-0.1～1.5;-0.1～2.4
不銹鋼壓力表接頭螺紋	M14X1.5Z/4"(NPT)G1/4"		M20X1.5Z/2(NPT)G1/2"G3/8"
不銹鋼壓力表環境溫度	-40～70℃
不銹鋼壓力表環境振動頻率	不大于25HZ
環幅	不大于1MM
外形尺寸	見下圖、壓力表首選中能儀表。

主要技術指標
1。精度等級 ：±1.0%；±1.6% ；±2.5%。
不銹鋼壓力表
不銹鋼壓力表
2。表殼直徑：60mm；100mm ；150mm ；200mm。
3。表殼材質：304不銹鋼 ，316不銹鋼。
4。表殼形式：安全殼構造，隔板裝置后釋放
5。彈性元件及接頭體材質：304； 316，彈性元件與接頭體氬弧焊接 。
6。機芯材質： 304不銹鋼，316不銹鋼。
7。接頭螺紋：M14×1.5；G1/4； M20×1.5 ；1/2 NPT 等。
8。測量范圍：－0.1~0 MPa或,0.1~160 MPa
9。指針： 普通
10。表玻璃： 有機玻璃、安全型雙層玻璃
11。耐震型充填材質 甘油98%（可選擇硅油、氟油或其它類別）
12。使用環境溫度：
1）-25~70℃(外殼內充液)
2）-40~70℃(外殼內不充液)
13.。溫度影響：
不大于0.4%/10℃(使用溫度偏離20±5℃)
14�？构ぷ鳝h(huán)境振動：
V·H·4級(外殼內充液)　V·H·3級(外殼內不充液)
15。重量：
0.2kg (Y-50)
0.35Kg(Y-60)
0.55Kg(Y-75)
0.85Kg(Y-100)
0.95kg (Y-150)

壓力表直接安裝式儀表的主要安裝尺寸。具體如下圖和表

外客公稱直徑D mm	接頭尺寸
d	L	d 1
60	M14×1.5	14	5
100	M20×1.5	20	6
150
200
250
注：當對儀表接頭螺紋有特殊要求時，用戶與廠商協商解決

安裝注意事項
1、測壓點的選擇，所選擇的測壓點能反映被測壓力的真實情況。
（1）要選在被測介質直線流動的管段部分，不要選在管路拐彎、分叉、死角或其它易形成漩渦的地方。
（2）測量流動介質的壓力時，應使取壓力點與流動方向垂直，清除鉆孔毛刺。
（3）測量液體壓力時，取壓點應在管道下部，使導壓管內不積存氣體，測量氣體時，取壓點應在管道上方，使導壓管內不積存液體。

使用與訂貨須知
（1）耐震型不銹鋼壓力表不適用于外界有氯、硝酸和過氯化氧等強化劑環境。
（2）不銹鋼壓力表外殼需噴涂PTEE聚四氟乙烯涂層時，訂貨時注明。
（3）不銹鋼壓力表接頭螺紋如需特殊要求時請說明。
（4）全不銹鋼壓力表分普通型和耐震型。
（5）訂貨請說明名稱、型號及測量上限

卓力工礦是國內知名不銹鋼壓力表生產廠家，有豐富的經驗為客戶提供高品質的不銹鋼壓力表及完善的售后服務，如果您想了解最新不銹鋼壓力表價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：不銹鋼壓力表發貨時間？ 不銹鋼壓力表售后保障？ 不銹鋼壓力表訂貨需要提供什么信息？
