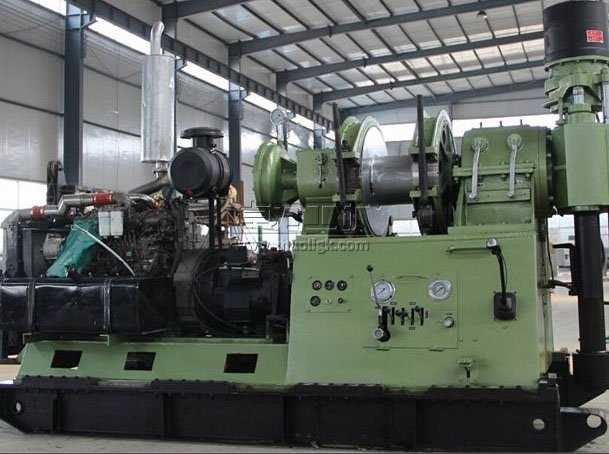

XY-44M/XY-8M型立軸轉盤式鉆機

　　XY系列立軸/轉盤式鉆機是我公司根據目前我國地質勘探市場需求，綜合國內外同類型鉆機的優點，在XY系列巖芯鉆機的基礎上研制開發的XY-44M/XY-8M型集立軸和轉盤式為一體的勘探鉆機。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

XY-44M/XY-8M型立軸轉盤式鉆機說明書

XY-44M/XY-8M型立軸轉盤式鉆機

XY-44M/XY-8M型立軸轉盤式鉆機|XY巖心鉆機|勘探鉆機

XY系列立軸/轉盤式鉆機是我公司根據目前我國地質勘探市場需求，綜合國內外同類型鉆機的優點，在XY系列巖芯鉆機的基礎上研制開發的XY-44M/XY-8M型集立軸和轉盤式為一體的勘探鉆機。

XY系列立軸/轉盤式鉆機適用范圍
主要適用于以合金和金剛石為主的大小口徑的巖心鉆探；
金屬、非金屬固體礦藏勘探；
淺層石油和天然氣開釆；
地?zé)峋碧剑?br /> 礦山坑道通風、排水以及大口徑基礎樁工程施工等。

XY系列立軸/轉盤式鉆機主要特點
1、采用汽車變速箱和離合器，汽車專用軟軸變擋機構，輕盈敏捷，具有合理的轉速范圍及級數，性能穩定，零部件通用性好。
2、轉盤輸出扭矩大（XY-8M扭矩50000N•m/XY-44M扭矩32000N•m)。
3、釆用雙聯齒輪泵供油，實現液壓分流合流，功率消耗少，工作穩定，公司專利強制潤滑機構及液壓系統風冷器，避免高轉速高負荷狀態下部件發熱，提高液壓系統工作效率及液壓元件壽命。
4、立軸與轉向器釆用十字軸萬向節連接，連接安裝簡單，使用可靠。
5、既可作為傳統的立軸式鉆機使用，又可作為轉盤式鉆機使用，是中深孔鉆進和適應我國目前中深孔勘探工作之優選設備。

XY立軸/轉盤式巖芯鉆機主要技術參數Spindle / rotary core drilling rig main technical parameters
型號Model		XY-44M	XY-8M
鉆孔深度Drilling depth(m)		300-1400	500-3000
立軸轉速 Spindle Speed (r/min)	正轉 Forward	60/96/166/272/379/481/ 183/269/514/835/1164/1476	110/157/222/309/445/640/905/1256
立軸轉速 Spindle Speed (r/min)	反轉 Reverse	63/198	110
轉盤轉速 Rotary Table Speed (r/min)	正轉Forward	15-369	28-314
轉盤轉速 Rotary Table Speed (r/min)	反轉 Reverse	16/49	28
轉盤通孔直徑Spindle inner diameter (mm)		450	530
轉盤最大回轉扭矩MAX torque(N•m)		32000	50000
立軸行程Spindle stroke (mm)		600	1000
鉆機移動行程Machine displacement (mm)		460	530
單繩最大提升力Max pull force of one rope(KN)		45	150
卷筒最大容繩Roll capacity (in)		120	120
鋼絲繩規格Rope dia. (ram)		18.5	21.5
卷揚機提升速度Pull speed (m/s)		0. 7-2. 68	0. 71-8.19
電動機功率motor power (kW)		Y225S-4/37	Y280S-4/75
柴油機功率Diesel power (kW)		CA4110/81	YC6A240-33/177
鉆機外形尺寸Working dimension (mm)		4200x1043x2400	5185x1455x3140
鉆機質量Weight of machine (kg)		6500	9500

卓力工礦是國內知名XY-44M/XY-8M型立軸轉盤式鉆機生產廠家，有豐富的經驗為客戶提供高品質的XY-44M/XY-8M型立軸轉盤式鉆機及完善的售后服務，如果您想了解最新XY-44M/XY-8M型立軸轉盤式鉆機價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服：點擊這里、立刻咨詢；我們攜程為您服務！
