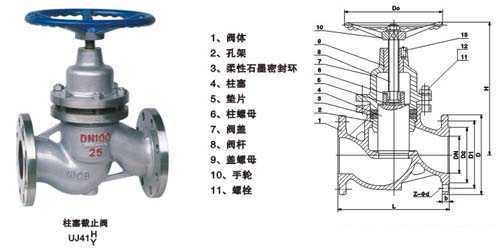

柱塞截止閥結構圖





一、柱塞截止閥結構及工作原理：

    柱塞式截止閥是由閥體、閥蓋、閥桿、柱塞、密封圈、手輪等零七八碎件組成（如圖）。當旋轉手輪時，通過閥桿帶動柱塞，使柱塞頂斜錐面與閥座錐面往復離合，完成閥門的開啟和關閉。
    在閥門中，柱塞與密封圈間采用過盈配合。通過調節閥蓋固定螺栓的壓緊，使密封圈被壓縮，內圈緊包柱塞外圈緊貼閥腔內壁，這樣在密封圈上所產生的徑向分力將在于流體的壓力，從而保證了密封性，杜絕了外泄漏。
    由于密封圈采用回彈性強，而靡性高的無毒新型密封材料，所以密封可靠、經久耐用。閥座與柱塞的錐面密封部位，采用優質耐靡材料，能保證閥門的使用壽命。
    本閥門結合柱塞閥的無泄漏優點和截止閥的啟閉快特點，成為一個結構新穎、用途廣泛的新品種。

二、柱塞截止閥的安裝及維修：

    1、本公司生產的柱塞式截止閥出廠前每只均經過調試，按標準試壓，持續三分鐘無滲漏使用時只需外表及孔腔清洗干凈，不必拆洗和調整更動，基本上可保證在一年內無須檢修。
    2、柱塞式截止閥閥門可在管疲乏上任意位置安裝。介質流動方向見閥體上箭頭所示。
    3、經過一段時間的使用如有滲漏必須先交無效分蘗門開啟后，再將閥蓋上的壓緊螺栓均勻地略加旋緊壓至不漏即可，不宜盲目將螺栓擰得太緊，造成密封圈壓壞，失去密封作用。
    4、當密封圈損壞需要更換時應注意防止柱塞和新密封圈表面劃痕和碰傷。

三、柱塞截止閥應用規范：

設計與制造 柱塞閥、柱塞閥截止閥、GB12235，柱塞閘閥GB12234
結構長度 國標GB12221、部標JB97、美標ANSI、B16.10
法蘭結構尺寸 JB81-59、HB5010-58、HG20592  20635、ANSI、B16.5
檢查和試驗 按GB/T13927-1992或IBJ16006-1990、API598之規定

四、柱塞截止閥性能規范：

閥體材料 適用溫度 適用介質 范圍壓力
鑄鋼 ≤425℃ 水、蒸氣、石油 PN1.6－10
不銹鋼 ≤300℃ 硝酸、醋酸 PN1.6－10
含鉬不銹鋼 ≤300℃ 氮、氫、氨、尿素 PN1.6－10
蒙乃爾 ≤300℃ 氫、氟、酸 PN1.6－10
鉻鉬礬鋼 ≤600℃ 蒸氣、石油 PN1.6－10

五、柱塞截止閥尺寸規格對照表：
UJ41 H -16C UJ41W-16P UJ41W-16R主要外開尺寸和連接尺寸： 單位:mm Y

DN L D D1 D2 b Z-φd H≈ H1≈ D0 重量（公斤）
15 130 95 65 45 14 4-14 145 157 100 3.5
20 150 105 75 55 14 4-14 149 165 120 4.4
25 160 115 85 65 14 4-14 166 84 140 5.6
32 180 135 100 78 16 4-18 187 213 160 8.5
40 200 145 110 85 16 4-18 208 236 180 11.0
50 230 160 125 100 16 4-18 234 268 220 15.0
65 290 180 145 120 18 4-18 284 330 240 21.0
80 310 195 160 135 20 8-18 314 358 280 30.0
100 350 215 180 155 20 8-18 365 427 320 41.0
125 400 245 210 185 22 8-18 401 475 360 60.0
150 480 280 240 210 24 8-23 415 505 400 82.0
200 600 335 295 265 26 12-23 508 626 450 147.0
250 650 405 355 320 30 12-25 590 740 500 220.0
300 750 460 410 375 30 12-25 1000 1160 560 290
350 850 520 470 435 34 16-25 1040 1210 640 450
400 914 580 525 485 36 16-30 1200 1400 720 725


訂貨說明
①產品名稱 ②型號 ③規格口徑 ④公稱壓力 ⑤閥體材質 ⑥連接方式 ⑦傳動方式
⑧工作溫度 ⑨是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定我公司的型號，請按產品型號直接向我司銷售部訂購.
