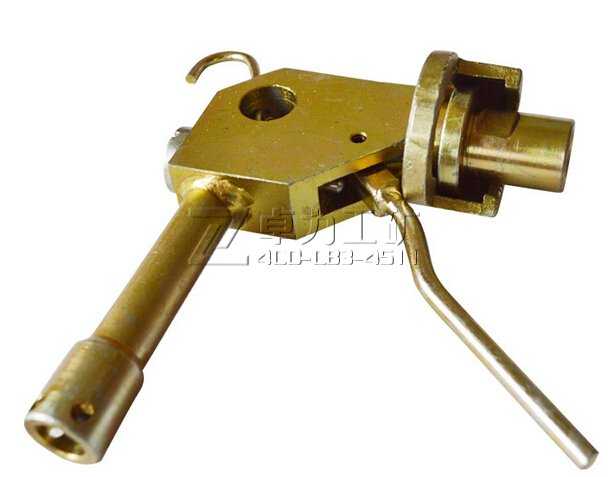

DZ-Q1注液槍

DZ-Q1注液槍|單體液壓支柱用恒壓注液槍

DZ-Q1注液槍適合于煤礦單體液壓支柱用的恒壓注液槍。注液槍是泵站管路系統的終端，通過它將高壓液體輸入到單位支柱的工作腔中以完成支柱的升柱和初撐過程。
執行標準：MT419-1995《液壓支架用閥》。
DZ-Q1注液槍結構組成：由注液嘴，卡環進液管、槍體、差動活塞、控制頂桿、調節螺母、手動裝置、彈簧等組成。采用差動活塞鎖定控制頂桿，開啟進液閥，鎖定方式為機械式。
當單體液壓支柱的初撐力達到規定值時，差動活塞通過液壓差動自動解除閉鎖，關閉進液閥。也可通過手動裝置關閉進液閥。該恒壓注液槍可通過調節螺母調整彈簧力的大小，調整單體液壓支柱的初撐力。
DZ-Q1注液槍技術性能：
1、工作壓力：15-20MPa
2、注液時手把力：157N
3、工作介質：含1％-2％M10的乳化液
DZ-Q1注液槍工作原理：一種礦用單體液壓支柱使用的注液槍，包括：閥體、鎖緊套、手把、頂桿、隔離套、單向閥座、鋼球、彈簧、壓緊螺釘、出液口，在閥體的后端利用接頭連接進液管，手把通過銷軸連接在閥體上，隔離套、單向閥座、鋼球、彈簧依次裝置在閥體后部?jī)?nèi)，它是在閥體上開有過液槽，過液槽的外部由密閉板密封，在閥體前部設置有前進液孔，在隔離套上設置有后進液孔和半圓弧流液槽，前進液孔與后進液孔通過過液槽連通，加工工藝較為簡單，具有結構緊湊、體積較小、密封性能好等特點。

卓力工礦是國內知名DZ-Q1注液槍生產廠家，有豐富的經驗為客戶提供高品質的DZ-Q1注液槍及完善的售后服務，如果您想了解最新DZ-Q1注液槍價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：DZ-Q1注液槍發貨時間？ DZ-Q1注液槍售后保障？ DZ-Q1注液槍訂貨需要提供什么信息？

產品標簽：DZ-Q1注液槍| 單體液壓支柱用恒壓注液槍
