氣腿式鑿巖機工作原理

當鑿巖機啟動之前，高壓氣體經柄體順序地通過操縱閥導入氣室，由碟式配氣閥先后交替地將氣體導進缸體的前后腔，由此推動活塞作高速往返動作，工作的余氣由消聲罩排出。
風動鑿巖機是利用配氣閥來改變壓縮空氣進入氣缸的方向，從而使缸內活塞往復運動沖擊鋼釬鑿擊碎石的。
氣腿式鑿巖機則是在啟動之前，高壓氣體經柄體順序地通過操縱閥導入氣室，由碟式配氣閥先后交替地將氣體導進缸體的前后腔，由此推動活塞作高速往返動作，工作的余氣由消聲罩排出。
　　　
　　　

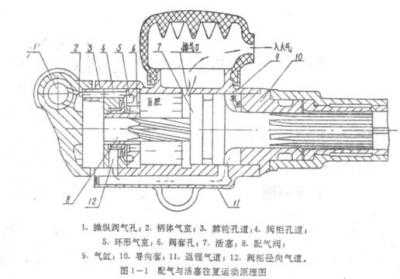

一、活塞的沖、回程運動原理

氣體通過操縱閥的孔道，進入柄體氣室，經棘輪孔的通道，進入閥柜氣室，當閥與閥柜閉合時，氣體通過閥套的導孔進入缸體的后腔，推動活塞前進形成沖擊行程。當活塞的前端面越過排氣口時，缸體的前腔氣體受活塞壓縮形成氣墊，即時氣壓隨之增高，將前腔被壓縮的氣體順導程孔回到配氣閥的后氣室，這時活塞繼續前進，氣壓隨著逐漸增高，迫使閥片前移趨勢，當活塞的后端面越過排氣口時缸體后腔的氣體便從排氣口排出，后腔的氣壓突降，于是后氣室的壓強推動閥前移，即時閥與閥套閉合，切斷缸體后腔的氣路，瞬間活塞沖擊釬桿、沖程結束，開始回程。

當閥與閥套閉合后，切斷氣體通往缸體后腔氣路，氣體沿著閥的外圓與閥柜之間的間隙進入后氣室，順著導程孔進入缸體前腔，推動活塞后移，開始回程運動，當活塞的后端面越過排氣口時，缸體后腔的氣體受活塞壓縮形成氣墊，氣壓隨之增高，迫使閥片后移的趨勢，當活塞的前端面越過排氣口時，即排氣缸體前腔的氣壓突降，于是缸體后腔的氣室壓強推動閥后移，閥與閥柜閉合，回程結束，開始沖程。

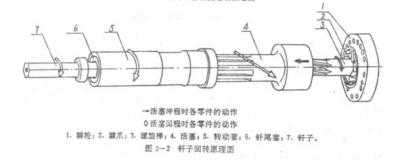

二、釬桿的回轉原理

釬桿的回轉是活塞的回程過程中產生的。活塞大端內裝有螺旋母，與活塞結成一體。因螺旋棒的大端部位設一個逆止機構，靠棘輪爪與棘輪的咬合，螺旋棒的齒形與螺旋母的齒形配合，只限螺旋棒作順時針方向轉動，故不能逆轉，在活塞沖向釬桿的過程中，由于螺旋齒的作用，螺旋棒只作順時針轉動，在回程的過程中，逆止機構的作用使螺旋棒不能逆轉，而活塞此時作逆時針轉動，由轉動套傳給釬桿，完成釬桿的運轉動作。

三、沖洗鑿巖孔

在鑿孔過程避免產生巖石粉塵對人體的危害，該機設有洗塵水路系統。鑿巖時順釬桿將水注入巖孔底，巖石的粉塵與水混成泥漿，順釬桿排出巖孔外。本機采用氣水聯動，當開動機器時，氣體從柄體的氣室導孔進入注水閥的前端，克服了注水閥后彈簧的壓力，將注水閥向后推移，開啟水路，此時，水經水針導入釬桿直到巖孔底，完成洗粉排塵的目的。

機器停轉時，柄體氣室的氣壓自然消失，被壓彈簧推注水閥前移，并將水路關閉。

如果鑿孔深度較深，可能出現釬頭排水孔或沿桿的空隙被泥沙堵塞，這時可旋轉操縱手柄位置為“4”，強力吹洗鑿孔以達到疏通水路、排除泥漿的目的。

四、氣腿的縮回及推力調節

氣腿的縮回是靠扳動扳機，改換換向閥的位置，使進氣路換成廢氣的回路，而原來的廢氣回路卻換成了進氣的通路，在壓力的作用下，氣腿伸縮管便能自動縮回。

氣腿推進力大小是靠調壓閥來實現，該閥的內端部設有兩個偏心槽，并且，偏心的方向是相反的，當順時針轉動調壓閥時，靠泄流口的大小來改變氣體的流量，進入氣腿的氣體增多，氣壓逐漸增高，氣腿的推進力隨之增大，泄漏的余氣相應逐漸減少。如逆時針轉動調壓閥時，它的進排關系則相反，進氣減少，排氣增大，氣腿的推進力也隨之減少。

五、油霧器的作用

鑿巖機系屬高速運轉機械，各運轉的零部件始終須保持有均勻的潤滑，由此設有油霧器來實現油氣一體的注油方式，氣體所到之處，必含有一定有油霧，來完成各部件的潤滑需要。

該機配備的油霧器的貯油量為200ml，在正常運轉情況下，每分鐘的霧化耗油量2.5-3ml為宜，如何控制供油量，依靠針閥來調整，用螺刀旋擰調油閥，逆時針旋轉油量增大，順時針減少。但供油量不宜過大，油量過大將會影響各部位的效率正常發揮，油量過少導致各部位因潤滑不足，產生溫度升高，會使零部件磨損加快，如何確認油霧的適量，觀察排氣中有細膩而均勻的油霧珠為好。在正常的情況下，以油霧器貯油為準則，每200ml的油從開機運轉開始，其霧化時間70-80分鐘。

六、鑿巖機的使用與保養

1、新機器在使用之前必須拆卸清洗內部各個零件，除掉機器在出廠時所涂的防銹油脂，清洗后按裝時各零件表面要重涂潤滑油，使用時應低氣壓下（0.3Mpa）或半開機狀態運轉10分鐘左右，方能正常工作。

2、供氣管的管路氣壓應保證在0.5-0.6Mpa范圍內，若氣壓過高易損壞零部件，若氣壓過低，鑿巖效率明顯下降，導致鑿巖機不能正常使用。

3、在供氣管與鑿巖機接通之前，首先吹凈氣管內的臟物，以免臟物吹進體內使閥片失靈及損壞零件。氣水接通后開機之前，檢查各螺紋聯接部位是否擰緊，方可正式開機。

4、機器開動后首先驗正油霧器的霧化情況是否適宜，調整好，工作過程中，每隔1小時向油霧器內要注滿一次油，不得無潤滑工作。

5、機器開動時應在中運轉開動，在氣腿的推進力逐漸增大的同時，即可開全速鑿巖。不得在氣腿推力最大時開全運轉，這樣有可能導致將整機卡死，更不能長時間開全速運轉，以免零件磨損。

6、鑿?fù)昕装吴F時，應以中速進行，若停機不再鑿孔，應把水管拆掉，吹凈機器內殘存水漬，以防內部零件銹蝕。

7、本鑿巖機為濕式中心注水鑿巖，嚴禁干鑿孔，更不允許拆掉水針作業，避免粉塵順釬孔倒往機體內，導致各部位失靈，不能正常運轉，嚴重的會造成機件損壞。

YT24A-76-<1>鑿巖機


（1）輕運轉。注水、吹洗。

（2）中運轉。注水、吹洗。

（3）全運轉。注水、吹洗。

（4）強力吹洗，停水、停止工作。 圖所示的位置為全運轉的位置。

機器的各操縱手柄及使用

1、操縱閥：操縱閥是控制機器開停的機構，它的開與停共有五個位置。位置：“0”停止工作，停風停水。

2、調壓閥：用調壓閥來調節氣腿推力大小和開停，推力由0到大，區間無級調位如圖所示。

3、氣腿快速退回扳機：在手把里裝有塑料制成的扳機。機器未接通高壓氣之前，扳機處于浮動態。當機器接通高壓氣后，換向閥被壓氣推出使扳機轉至氣腿的伸出位置。鑿巖過程中需要換氣腿在地面上的支撐點時扳動扳機，氣腿便可伸至新的支點。


由此說：每個機器都有一個工作原理，我們?cè)谑褂盟麄兊臅r(shí)候必須要熟悉其原理，這樣才能更有效，更方便的工作。
