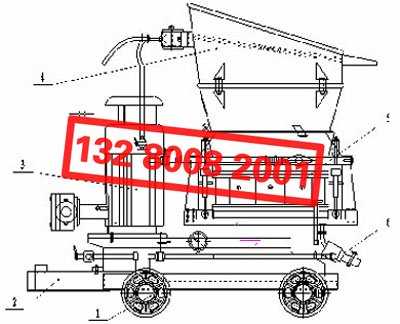

A 混凝土噴射機主要結構



1.驅動裝置
全封閉油浸式減速器安裝在機器底部，三級齒輪轉動，轉動效率約為92%。

2.轉子總成
該機采用獨特的直通式轉子，每個圓孔中都內襯不粘結材料制成塑膠腔，從而提高了機器處理濕料的能力，減少了清洗和維修工作量。
轉子襯板在轉子體上、下兩面各有一塊襯板，用高級合金工具鋼制造，使用壽命可達4000m3砼料以上。
橡膠密封板有上、下兩塊，有特殊橡膠制成，非常耐磨，使用壽命為300一400m3砼料。
浮動式單點夾緊機械采用螺桿加力、圓柱形橡膠彈簧作為彈性自動壓緊裝置，通過偏心翻轉框架浮動夾緊，以保證密封結合面膠板各處壓力分布合理，在密封板磨損后橡膠彈簧的彈性變形力又會使其自動壓緊到轉子襯板上，且始終保持相當?shù)膲壕o力，提高了密封效果，減少了粉塵逸出；同時也可以避免因膠板壓得太緊，而過度磨損，延長易損件壽命。

3.風路系統

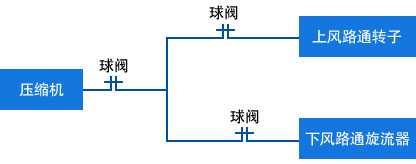

三個球形閥門分別用于控制主風路和通向轉子的上風路及通向旋流器的下風路。另外一上小風管用以供風給料斗振動器。下風路還設有一個壓力表，以便監視輸料管的工作壓力。

4.噴射系統
該系統是由輸料軟管和噴頭構成。輸料管選用耐磨漿管，噴頭由高分子材料壓注而成，水管、水環、水閥固定在噴頭上。

5.電氣原理
該噴射機采用電磁起動器實現電氣系統的開關，電磁起動器型號為QBZ-80/660(380)，用戶自備。

B 混凝土噴射機工作原理
PC5I型混凝土噴射機的工作原理：攪拌好的物料由配料攪拌機卸料口【或人工拌料和上料】經過振動篩網供入噴射機料斗中，有撥器撥動注入轉子的直通料腔中，隨轉子旋流到料口處，在這里從氣室通入壓縮空氣，把物料吹入出料彎頭，在此，有旋流器引入另一股壓風，呈多頭風螺旋狀態把物料吹散、加速，并使其旋轉、浮游、進入輸料管，到達噴頭再添加少量補充水分噴射出去。
