煤礦用耙斗裝巖機絞車

煤礦用耙斗裝巖機絞車|裝礦機

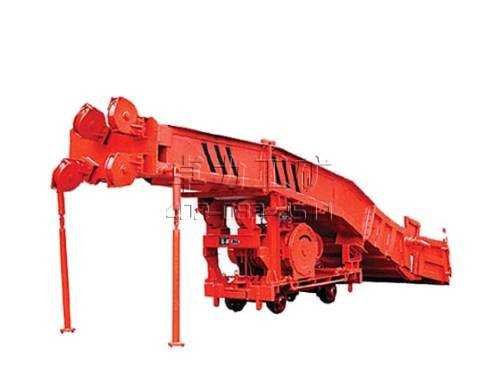

   一、耙斗裝巖機概述耙斗式裝巖機用在巖巷掘進中配以1.1m3礦車或箕斗進行裝載作業,適于凈高[P-15B(B)、P-30B大于2m,P-60B大于2.4m],凈斷面[P-15B(B)4.5m2、P-30B 6m3,P-60B 9m2以上]的巷道,具有裝巖效率高、結構簡單、可靠性好、應用范圍廣等特點,不但可以應用平巷,而且可以在30度以下的斜巷使用,是提高掘進速度,實現掘進機械化的一種主要設備。
    耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、繩尾使耙斗作往復運動把巖石扒進料槽,自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
    該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽(進料槽、中間槽、卸料槽)以及電氣部分等組成。
耙斗機一般用于煤礦裝載,耙渣使用。耙斗機,耙斗裝巖機目前普遍的被煤礦老板認定為理想的裝載設備,耙斗機穩定性強,毛病小,耙斗機操作簡單,易維修。耙斗機也是目前煤礦產品里面最流行的裝載機械。對耙斗機價格咨詢歡迎來電
耙斗裝巖機主要用于煤礦、冶金礦山、隧道等工程巷道掘進中配以礦車或箕斗進行裝載作業。主機部分采用行星輪傳動，該系列耙斗裝巖機具有裝巖效率高、結構簡單、可靠性好、操作方便、適用范圍廣等特點，不僅可以用于平巷，而且可以在30°以下的斜巷使用,是提高掘進速度、實現巷道掘進機械化的一種主要機械設備。PD型耙斗裝巖機配有機械化調車盤，加快調車作業，能較好的滿足大斷面出矸量大的要求，當拆去調車盤后，亦可作P型耙斗裝巖機使用。耙斗機帶有氣動推車缸，礦車裝滿后，可用風動推車缸將重車推出，以減輕工人的勞動強度，縮短調車時間，提高掘進速度。
我公司生產的耙斗裝巖機主要用于煤礦為1.7米乘以1.7米至3.5米乘以3.5米的隧洞使用。主要型號有:P15B;P30B;P60B;P90B.
煤礦裝卸設備推薦 耙斗裝巖機,耙斗裝巖機是卓力工礦設備有限公司重點產品之一,也是最早的裝卸設備。耙斗裝巖機是目前礦業企業裝載設備最為流行,使用最廣泛的機械。
耙斗裝巖機,又名：扒渣機,扒礦機,耙渣機,裝礦機,主要用與礦山，隧洞的開采挖掘裝渣使用。




耙斗裝巖機使用演示效果圖：



 1、耙斗式裝巖機用在巖巷掘井中配以1.1立方礦車或箕斗進行裝載作業，適于凈高（P-15B、P-60B大于2m，P-60B大于2.4m,）的巷道，具有裝巖效率高，結構簡單，可靠性好，應用范圍廣。
    2、耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩，尾繩使耙斗作往復運動把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖作業。
   3、耙斗裝巖機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽（井料槽、中間槽、卸料槽）以及電氯部分等組成。
按容積分為0.15立方耙斗裝巖機，0.3立方耙斗裝巖機，0.6立方耙斗裝巖機。底板為鑄鋼件，頂板為焊接件�？梢愿鶕�(jù)用戶需要定做耙斗。
 絞車類型：             三行星齒輪雙滾筒絞車
 耙斗裝巖機詳細參數：

型號 特性				P15		P30B		P60B		P90B
生產能力（m­3/h）				14—25		35—50		70—100		95—140
耙斗容積（m3）				0.15		0.3		0.6		0.9
主繩牽引力（kN）				7.2—10.4		13.5—19.5		23.3—32.7		32—50
輪距				600		600		600		900
電 動 機	型號		YB11—4		YBB17—4		YBB30—4		YBB45—4A
	電壓（V）		380/660		380/660		380/660		380/660
	功率		11		17		30		45
氣缸推力（kN）						6.9		6.9		6.9
鋼絲繩直徑				12.5		12.5—15.5		15.5		17
機重				2.5		4.5		7.2		8.8
適用 巷道		凈斷面積(m2)	>4.5		>6		>9		>16
		凈高	2.2		>2.2		>2.5		>2.8
外形尺寸（長寬×高） (mm)				4710×1150×1560		6360×1450×1720		7890×1850×2070		8400×2010×2531
主機內槽寬度				735		1025		1200

P60耙斗裝巖機

 生產率         75-110立方米/小時
工作滾筒牽引力    20-28KN
空城滾筒牽引力    13.5-19.5KN
耙斗容積   0.6立方米
總重       7200kg
電機功率   30KW
電機轉速   1470r/min
軌距       600mm
外型尺寸   7825*1850*2350（mm）
 P-60B耙裝機廣泛用于巷道掘進中配以礦車或箕進行裝載作業。P-60B耙斗機結構簡單，裝巖效率高、可靠性好、應用廣泛。不但可以用于平巷，而且可以在30度到以下斜巷使用，是實現巷道掘進機械化的主要設備。耙?guī)r機（耙斗裝巖機）P-60B耙裝機用于小煤礦和大礦采區巷道掘進時配合MGC1.1固定車箱式礦車或箕斗進行裝載巖石、半煤巖之用，P-60B耙斗機用在巖巷掘進中配以1.1米3礦車或箕斗進行裝載作業。

安裝說明1、固定楔 2、尾輪 3、鋼絲繩 4、耙斗 5、簸箕口 6、連接槽 7、中間槽8、卸載槽 9、礦車 10、軌道 11、導向輪 12、操縱機構 13、絞車 14、臺車 15、升降裝置

 耙斗裝巖機具有效率高、結構緊湊、應用范圍廣等特點。用于巷道掘進中配合礦車進行裝巖。不僅可以在30℃以下上山、下山巷道裝巖，還可以進行掘進工序的平行作業，提高掘進速度，是實現巷道掘進機械化的主要機械設備之一。


耙斗裝巖機，耙斗裝巖機進料槽，耙斗裝巖機中間槽，耙斗裝巖機卸料槽，耙斗裝巖機主滾筒，耙斗裝巖機副滾筒，耙斗裝巖機減速箱，耙斗裝巖機電機，耙斗裝巖機絞車，耙斗裝巖機臺車，耙斗裝巖機中間接槽，耙斗裝巖機導向輪，耙斗裝巖機尾輪，耙斗裝巖機操縱機構等，鏟斗式裝巖機
