I型彈條扣件說明書

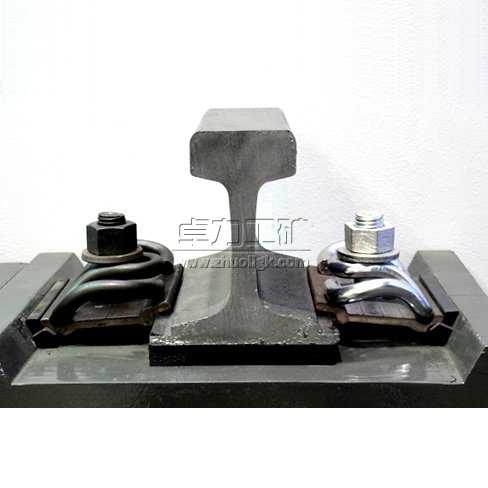

I型彈條扣件
I型彈條扣件|彈條扣件
彈條I型扣件性能特點
1、適用于標準軌距鐵路直線及半徑R≥300m線路上聯接50、60kg/m鋼軌與預應力混凝土枕、預應力寬混凝土枕及直線地段整體道床；
2、扣件組裝時，對直線地段及曲線R>650m地段，螺母扭力矩控制在80~120N.m;在半徑R≤650m地段，螺母扭力矩控制在120~150N.m；
3、通過墊入調高襯墊調整軌頂高，最大調高量為10mm；
4、采用不同型號軌距擋板和擋板座的組合調整軌距，50kg/m軌調整量為-8~+16mm,60kg/m軌調整量為-8~+12mm。

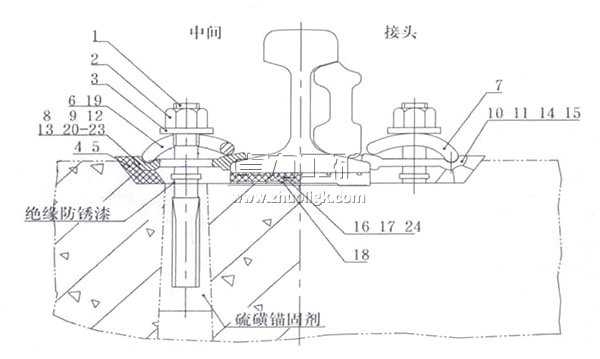

| kg/m | 序號 | 零件名稱 | 材料 | 型號規格 | 中間 | 接頭 | 質量周期 |
| 50、60鋼軌通用 | 1 | 螺旋道釘 | Q235-A | M24×195 | 2 | 使用壽命不低于一個換軌大修周期或通過總重不低于8億噸 | |
| 2 | 六角螺母 | Q235-A | M24 | 2 | |||
| 3 | 平墊片 | Q235-A | 50×6 | 2 | |||
| 4 | 擋板座 | 聚酰胺6 | 2-4# | 2 | |||
| 5 | 擋板座 | 聚酰胺6 | 0-6# | 調軌距用 | |||
| 50軌 | 6 | 彈條 | 60SiMnA | A | 2 | 1 | |
| 7 | 彈條 | 60SiMnA | B | 1 | |||
| 8 | 軌距擋板(長圓孔) | Q235-A | 14# | 1 | |||
| 9 | 軌距擋板(長圓孔) | Q235-A | 20# | 1 | |||
| 10 | 接頭軌距擋板(長圓孔) | Q235-A | 14# | 1 | |||
| 11 | 接頭軌距擋板(長圓孔) | Q235-A | 20# | 1 | |||
| 12 | 軌距擋板(大圓孔) | Q235-A | 14# | ||||
| 13 | 軌距擋板(大圓孔) | Q235-A | 20# | ||||
| 14 | 接頭軌距擋板(大圓孔) | Q235-A | 14# | ||||
| 15 | 接頭軌距擋板(大圓孔) | Q235-A | 20# | ||||
| 16 | 橡膠墊板 | 橡膠 | 50-10-9 | 1 | 貯存期一年 | ||
| 17 | 橡膠墊板 | 橡膠 | 60-10-11 | ||||
| 18 | 襯墊 | 1 | 使用壽命不低于一個換軌大修周期或通過總重不低于8億噸 | ||||
| 60軌 | 19 | 彈條 | 60SiMnA | B | 2 | ||
| 20 | 軌距擋板(長圓孔) | Q235-A | 6# | 1 | |||
| 21 | 軌距擋板(長圓孔) | Q235-A | 10# | 1 | |||
| 22 | 接頭軌距擋板(大方孔) | Q235-A | 6# | ||||
| 23 | 接頭軌距擋板(大方孔) | Q235-A | 10# | ||||
| 24 | 橡膠墊板 | 橡膠 | 60-10-11 | 1 | 貯存期一年 | ||
卓力工礦是國內知名I型彈條扣件生產廠家，有豐富的經驗為客戶提供高品質的I型彈條扣件及完善的售后服務，如果您想了解最新I型彈條扣件價格或者更詳細信息，歡迎撥打服務熱線：
13280082001 18605374511.或者聯系在線客服：
點擊這里、立刻咨詢；我們攜程為您服務！
常見問題：I型彈條扣件發貨時間？ I型彈條扣件售后保障？ I型彈條扣件訂貨需要提供什么信息？
產品標簽：I型彈條扣件|
彈條扣件
|
