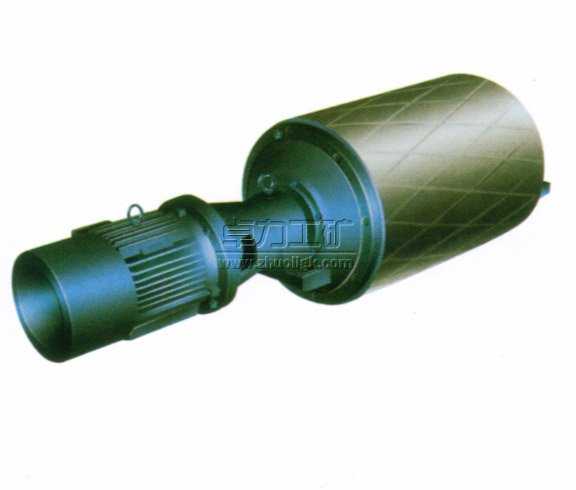

WD型外置式電動滾筒

WD型外置式電動滾筒|WDB型隔爆外置式電動滾筒

WD型外置式電動滾筒具有普通內置式電動滾筒和電機-減速機-傳動滾筒的共同優點，而且滾筒直徑、功率范圍可以滿足用戶的各種需要，可配偶合器、制動器、逆止器、變頻調速、離合等不同附加功能。不受任何限制，目前已廣泛應用于鋼廠、煤礦、電廠、礦山、港口、石材廠等許多場所。
WD型可以制成防爆式電動滾筒。WD型外置式電動滾筒可以分為WD1型外置式電動滾筒和WD2型外置式電動滾筒;WD1型外置式電動滾筒一般大于45KW,電機帶底角;WD2型的功率一般小于或等于45KW,電機懸置.

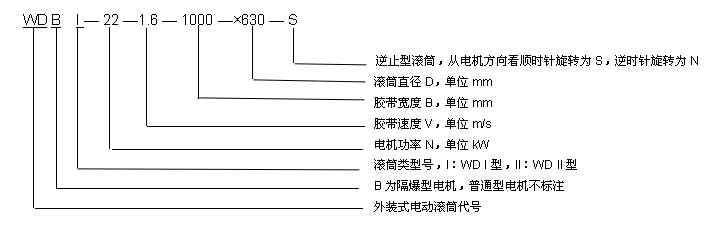

WD型外置式電動滾筒訂貨代號示例:
一、WD型外裝式電動滾筒簡介
二、WD型外裝式電動滾筒選用
三、WD型外裝式電動滾筒分類
四、WD型外裝式電動滾筒系列參數表
五、WD型外裝式電動滾筒外型安裝尺寸

WD型外裝式電動滾筒訂貨須知
示例：






 選用時請用戶提出電機功率N，膠帶速度V，膠帶寬度B和滾筒直徑D四個參數及安裝形式和電機類型。
注意事項
1.滾筒表面如需包膠，請在合同中注明。
2.特殊要求的非標準滾筒，本廠可為用戶設計，制造。
3.判斷滾筒旋轉方向必須從電機尾部觀察，順時針標注“S”，逆時針標注“N”。不帶逆止器不標注旋轉方向代號。
4.WD型電動滾筒內潤滑油，推薦使用我國生產的150號合成極壓工業齒輪油。電動滾筒出廠時，可根據用戶需要注潤滑油，需在合同中注明。
歡迎新老用戶選用我廠生產的外裝式電動滾筒
一、WD型外裝式電動滾筒簡介
WD型外裝式電動滾筒結構新進，齒輪和前后軸采用優質合金結構鋼制造，傳動平穩，重量輕，能耗低，采用標準系列電極配套，適合一般工況場合。對有隔爆要求場合，可采用隔爆型電機。本產品是大中型帶式輸送機的理想驅動裝置。
二、WD型外裝式電動的滾筒選用
1、WD型外裝式電動滾筒可分為滾筒和驅動裝置兩大部分。下面分別介紹這兩大部分。
1)滾筒體及本座
滾筒體及支座的一般規格可以從“四.WD型外裝式電動滾筒系列參數表”中選用，特殊要求的規格可根據用戶要求設計。
2)驅動部分
驅動部分包括電機、聯軸器、逆止器、液力偶合器、電磁制動器。由于安裝形式不同，可分為WDI型和WDII型兩種安裝方式。
2、WD型外裝式電動滾筒功率選擇計算
電動滾筒計算功率在各種機械手冊中都有推薦公式，但方式不盡相同，計算結果也可能稍有出入。為了使電動滾筒的設計計算與用戶的使用要求統一起來，我們推薦采用下列公式計算電動滾筒所需要的功率：安全系數由設計人員根據需要自行設訂，推薦為0.7即實際所需功率為P實=P÷0.7


 式中：p ——— 電動滾筒的軸功率(kW)

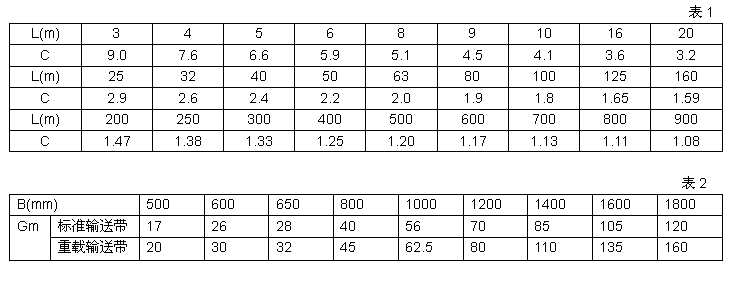

c ——— 輸送帶、軸承等處的阻力系數，數值可以從表1中查到
f ——— 托輥的阻力系數f=0.025~0.030
L ——— 驅動滾筒 與改向滾筒之間的水平投影
Gm ——— 輸送帶、托輥、改向滾筒等旋轉零件的重量(kg/m)
Gm 的數值可從表2中查到。
V ——— 帶速(m/s)
Qt ——— 輸送量(t/h)
H ——— 輸送高度
B ——— 帶寬

3.WD型外裝式電動滾筒的轉矩計算：

式中：M —— 轉矩(N·m);D —— 滾筒直徑
      P —— 功率(kW);V——帶速(m/s)
三、WD型外裝式電動滾筒分類
WD I 型外裝式電動滾筒：電機與滾筒用聯軸器聯接，配用臥式電機(帶底腳)
WD II 型外裝式電動滾筒：電機與滾筒用法蘭盤直接聯接，電機功率限制在55kw以下。配用立式電機。

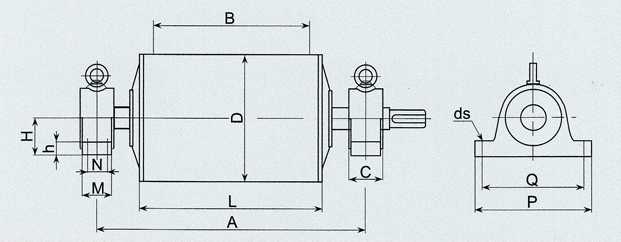

 WD2型外置式電動滾筒的安裝外形尺寸：
