YZB隔爆型油冷式電動滾筒(擺線針輪傳動)說明書

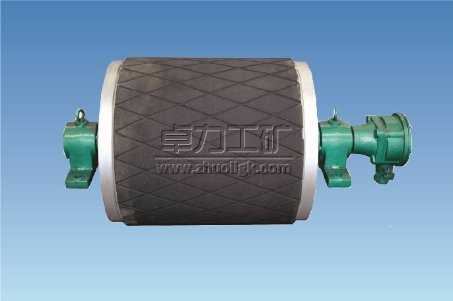

YZB隔爆型油冷式電動滾筒(擺線針輪傳動)
YZB隔爆型油冷式電動滾筒(擺線針輪傳動)|油冷式電動滾筒
YZB隔爆型油冷式電動滾筒與YTB隔爆型油冷式電動滾筒的含義及區別
國內部分生產廠家根據內部傳動結構不同，對隔爆型油冷式電動滾筒的型號進行了細分，產品型號的含義：D為定軸齒輪傳動，Z為擺線針輪傳動，T為行星齒輪傳動，因此YZB隔爆型油冷式電動滾筒內部為擺線針輪傳動，YTB隔爆型油冷式電動滾筒內部結構為行星齒輪電動滾筒。其余型號含義與YDB隔爆型油冷式電動滾筒含義相同，外形安裝尺寸與YDB隔爆型油冷式電動滾筒相同，客戶在選用YDB隔爆型油冷式電動滾筒時，也可以根據使用需求，自行選擇電動滾筒的減速機構的傳動方式�？稍谟嗀浐贤凶⒚�。
YZB隔爆型油冷式電動滾筒的使用范圍 Scope of application
Exd l 類產品用于煤礦（非采掘工作面）主要含有甲烷或煤塵的爆炸性氣體混合物的場所；
The Exd l of products is used in coal mine (unexcavating of working range) which contains methane or coal dust’s explosive gas mixture;
注意：廠所周圍介質中不能含有破壞金屬和絕緣的活動性化學物質。
Attention: the surrounding medium of place doesn’t contain destroyed metal and insulating reactivity chemical material.
YZB隔爆型油冷式電動滾筒的使用條件 Service conditions
海拔不超過 1000m;
Height above sea level doesn’t exceed 1000m;
b.環境空氣溫度隨季節而變化，但最高溫度不超過35℃（煤礦井下），環境空氣最低溫度-20℃；
The temperature of environmental change to season, but the maximum temperature doesn’t exceed 35℃ (in the pit of colliery) the minimum temperature of environmental is -20℃;
c.環境空氣最大相對濕度不超過95%，無凝結；
The maximum relative humidity of environmental doesn’t exceed 95%, doesn’t condense;
d.額定電壓380V、660V、380V/660V、660V/1140V，額定頻率50Hz；
Rated voltage 380V, 660V, 380V/660V, 660V/1140V, rated frequency 50Hz;
e.電動滾筒的額定是連續工作制S1為基準的連續定額，允許滿壓起動，但電動滾筒在負荷啟動時功率必須提高一檔。
The quota of motorized is according to continuously-running duty S1,permits to start in full pressure, but the power of motorized which start in load must raise 1 grade.
YZB隔爆型油冷式電動滾筒的主要規格
Main specifications of these motorized
|
滾筒直徑D Drum dia.D mm |
功率P Power P KW |
滾筒表面線速度V（m/s) Velocity drum surface V(m/s) |
皮帶寬度B Belt width B mm |
滾筒長度 Length of drum L mm |
| Φ400 | 5.5 | 0.8,1,1.25,1.6,2,2.5 | 650,800,1000 | 750,950,1150 |
| 7.5 | 0.8,1,1.25,1.6,2,2.5 | 650,800,1000 | 750,950,1150 | |
| 11 | 0.8,1,1.25,1.6,2,2.5 | 650,800,1000 | 750,950,1150 | |
| Φ500 | 5.5，7.5 | 0.8,1,1.25,1.6,2 | 650,800,1000,1200 | 750,950,1150,1400 |
| 11，15 | 0.8,1,1.25,1.6,2,2.5 | 650,800,1000,1200 | 750,950,1150,1400 | |
| 18.5,22 | 0.8,1,1.25,1.6,2,2.5 | 650,800,1000,1200 | 750,950,1150,1400 | |
| Φ630 | 7.5 | 0.8,1,1.25,1.6,2,2.5 |
650,800， 1000，1200,1400 |
750,950, 1150,1400,1600 |
| 11,15 | 0.8,1,1.25,1.6,2,2.5 |
650,800， 1000，1200,1400 |
750,950, 1150,1400,1600 |
|
| 18.5,22 | 0.8,1,1.25,1.6,2,2.5 |
650,800， 1000，1200,1400 |
750,950, 1150,1400,1600 |
|
| 30,37 | 1.25,1.6,2,2.5,3.15 | 800,1000,1200,1400 | 950,1150,1400,1600 | |
| 45,55 | 1.6,2,2.5,3.15 | 800,1000,1200,1400 | 950,1150,1400,1600 |
YZB隔爆型油冷式電動滾筒的安裝外形尺寸
Mounting External Size
|
滾筒直徑D Drum dia.D mm |
皮帶寬度B Belt width B mm |
安裝尺寸Mounting＆External Size | |||||||||
| L | A | H | C | M | N | p | Q | h | ds | ||
| Φ400 | 650 | 750 | 1000 | 120 | 90 | 90 | - | 340 | 280 | 35 | Φ27 |
| 800 | 950 | 1300 | |||||||||
| 1000 | 1150 | 1500 | |||||||||
| Φ500 | 650 | 750 | 1000 | 120 | |||||||
| 800 | 950 | 1300 | |||||||||
| 1000 | 1150 | 1500 | |||||||||
| 1200 | 1400 | 1750 | |||||||||
| 1400 | 1600 | 2000 | |||||||||
| Φ630 | 650 | 750 | 1000 | ||||||||
| 800 | 950 | 1300 | 140 | 130 | 130 | 80 | 400 | 330 | |||
| 1000 | 1150 | 1500 | |||||||||
| 1200 | 1400 | 1750 | 160 | 150 | 160 | 90 | 440 | 360 | 50 | Φ34 | |
| 1400 | 1600 | 2000 |
Φ34 |
||||||||
