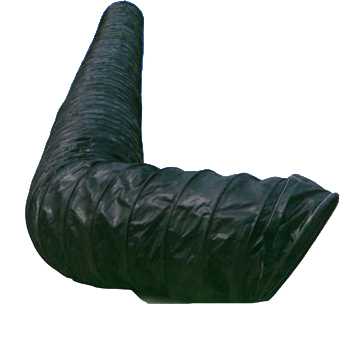

負壓導風筒

負壓導風筒|負壓風筒|礦負壓導風筒

一、用途：用于煤礦、隧道、井下局部扇風機進行負壓通風。

二、風筒結構及規格尺寸
    1、風筒品種：風筒按涂覆布材料分為橡膠涂覆布負壓風筒、塑料涂覆布負壓風筒和橡塑涂覆布負壓風筒。
    2、風筒結構圖：


    3、風筒節與節之間連接采用快速接頭軟帶，結構如圖：

    4、風筒規格

項目	尺寸	允許誤差
風筒直徑（D）	150 300 400 450 500 600 800 1000～2200	0±6
風筒長度（L）	5      10      20      30	0±100

注：（1）風筒直徑指的是端圈直徑；
   （2）特殊形狀規格的異型風筒、彎頭、三通等可根據需方要求制造；
   （3）風筒吊環、端圈等金屬配件的規格如有特殊要求由雙方商定；
   （4）每節風筒的一端加接頭反邊布，其長度為150mm—200mm。
 三、風筒通風性能測試報告

風筒直徑	百米風阻 （N·S 2 /M 8 ）	百米漏風率（%）
300	≤1728.0	≤5.0
400	≤410.0	≤5.0
500	≤134.0	≤5.0
600	≤54.0	≤5.0
800	≤13.0	≤5.0

注：每條風筒長度為10m時。
四、風筒耐風壓性能 ，收縮率

風筒直徑	鋼絲螺旋節（mm）	耐負壓性（Pa）	風筒直徑收縮率（%）
300～500	100	≥5000	3
300～500	150	≥4500	5
600～800	100	≥4000	3

五、產品特點：
（1）阻燃性高、長期穩定抗靜性能優良。
（2）風筒加工采用熱合工藝，表面光滑，風阻小。
（3）筒體無細沙眼漏風率低，送風效果高。
（4）經緯向扯斷強度極高，可承受8000Pa風壓，滿足大風機關送風要求。
（5）膨脹率極低，由于采用的纖維彈性極小，使風筒在風機高風壓通風中膨脹小不變形。
（6）質地柔軟，重量輕，抗壓耐老化，外形美觀。
（7）環保性：本產品無玻纖、無粉塵、無刺激氣味。
（8）在潮濕環境下使用不吸水不增加重量，延長了產品的安全使用壽命、
（9）風筒整體強度高，產品各項指標達到或超過一級標準，大有要求大提高了使用中的安全性。
（10）異形風筒，可根據客戶要求加工，如：三通風筒、切換風筒、風筒彎頭、大小頭等。
（11）接口使用鋼圈接頭，配合我公司快速接頭器效果更佳；大規格風筒可使用風筒專用拉鏈連接。
六、包裝 運輸 貯存
    1、將風筒沿軸向壓縮至小于700mm長，并用繩子或布條固定3～4處，再用耐磨性較好的材料包裝。
    2、風筒在運輸過程中,防止機械撞擊和摩擦,避免日曬、雨淋。
    3、產品應貯存在通風良好的庫房內，碼置不得過高，以免影響使用質量，使用過的導風筒，應先沖洗涼干，然后再折疊存放，禁止與有損于橡膠和塑料品質的物質接觸，避免陽光直射、雨淋，倉貯溫度應在－15℃～35℃之間，相對溫度45-75﹪之間，并距熱源1m以外。
    4、產品在規定的運輸、貯存條件下，自生產日期起，貯存期1年內其阻燃性、抗靜電性符合本標準的規定。
    5、導風筒應根據巷道及風機風量大小等要求選擇適當規格，以及彎頭、三通等異形規格，連接時注意氣流方向。
    6、在巷道內應懸掛起來，做到平直、拉緊吊牢、逢環必掛、見壞必補、拐彎緩慢、排除積水，以利降低阻力。（修補方法：將破損處洗凈涼干，用膠水處理）。

卓力工礦是國內知名負壓導風筒生產廠家，有豐富的經驗為客戶提供高品質的負壓導風筒及完善的售后服務，如果您想了解最新負壓導風筒價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：負壓導風筒發貨時間？ 負壓導風筒售后保障？ 負壓導風筒訂貨需要提供什么信息？

產品標簽：負壓導風筒| 負壓風筒|礦負壓導風筒
