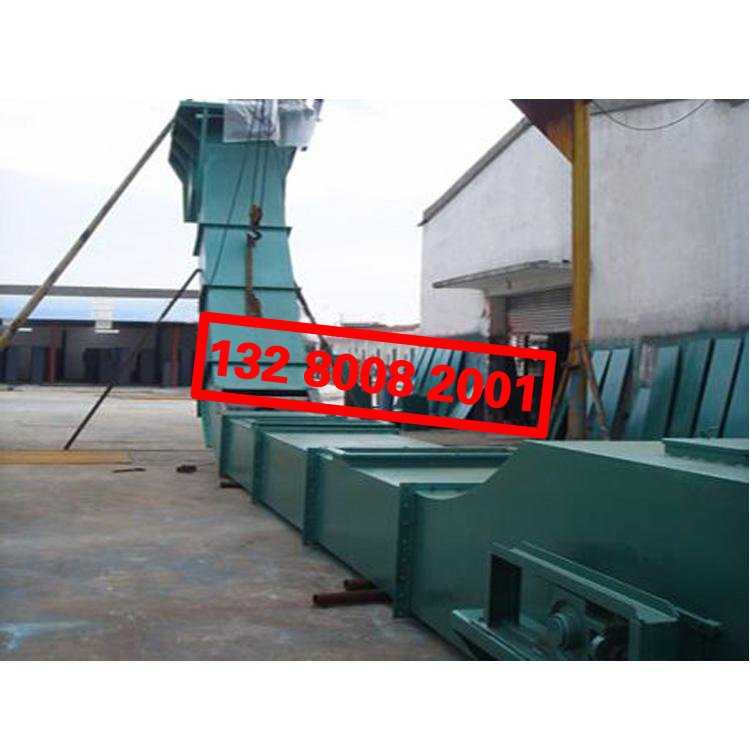

MC垂直型埋刮板輸送機

　　MC型垂直埋刮板輸送機可以水平、傾斜、垂直輸送，輸送物料時，刮板鏈條全埋在物料之中。MC型垂直埋刮板輸送機型號有：MC16埋刮板輸送機,MC20埋刮板機,MC25埋刮板輸送機,MC32埋刮板機。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

MC垂直型埋刮板輸送機說明書

MC垂直型埋刮板輸送機

MC垂直型埋刮板輸送機|MC16埋刮板機|MC20埋刮板輸送機|MC25埋刮板機|MC32埋刮板輸送機

MC型埋刮板機,MC型埋刮板輸送機,MC型垂直埋刮板輸送機 ,MC型刮板機參數 MC型埋刮板機型號 MC16埋刮板機 MC20埋刮板輸送機 MC25埋刮板機 MC32埋刮板輸送機

MC埋刮板輸送機介紹：
    在封閉的機殼內借運動著的鏈條刮板與煤的摩擦將煤連續輸出，鏈條刮板在運行時埋于被輸送的煤中固接在牽引鏈上的刮板在封閉的料槽中輸送散狀物料的輸送機。這種輸送機的牽引鏈和刮板都埋入物料中，刮板只占料槽的一部分斷面，物料占料槽的大部分斷面。它能水平、傾斜或垂直輸送物料。水平輸送時，所用刮板為平條形，利用埋入散料的鏈條和刮板對散料層的切割力大于槽壁對散料阻力的原理，使散料隨刮板一起向前移動，此時移動的料層高度與槽寬之比在一定的比值范圍之內，物料流是穩定的。
    1、MC埋刮板輸送機在水平輸送時，物料受到刮板鏈條在運動方向的壓力及物料自身重量的作用，在物料間產生了內摩擦力。這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在機槽中移動而產生的外摩擦力，使物料形成連續整體的料流而被輸送。
    2、MC埋刮板輸送機在垂直提升時，物料受到刮板鏈條在運動方向的壓力，在物料中產生了橫方向的側面壓力，形成了物料的內摩擦力。同時由于下水平段的不斷給料，下部物料相繼對上部物料產生推移力。這種摩擦力和推移力足以克服物料在機槽中移動而產生的外摩擦阻力和物料自身的重量，使物料形成了連續整體的料流而被提升。

MC型垂直埋刮板輸送機可以水平、傾斜、垂直輸送，輸送物料時，刮板鏈條全埋在物料之中。MC型垂直埋刮板輸送機型號有：MC16埋刮板輸送機,MC20埋刮板機,MC25埋刮板輸送機,MC32埋刮板機。

MC埋刮板輸送機使用可靠，值得信賴。本機是輸送粉塵狀、小顆粒及小塊狀等物料的連續運輸設備。
MC埋刮板輸送機還具有造價低廉，輸送距離長，并能輸送灼熱物料等優點。
MC埋刮板輸送機可以水平、傾斜、垂直輸送，輸送物料時，刮板鏈條全埋在物料之中。廣泛應用于建材、化工、冶金、煤炭、礦山、機械等部門。
MC埋刮板輸送機主要參數：

型號			MC16	MC20	MC25	MC32
垂直段機槽寬度B(毫米)			160	200	250	320
垂直承載段機槽度高h(毫米)			120	130	160	200
垂直空載段機槽高度h2(毫米)			130	140	170	215
刮板鏈條	鏈條節距t(毫米)		100	125	160	200
	鏈條型式和代號	模鍛鏈	DL10	DL12.5	DL16
		滾子鏈	GL10	GL12.5	GL16
		雙板鏈				BL20
	刮板型式和代號	V2型	√	√	√
		O型	√	√	√	√
		O型				√
	鏈條速度V(米/秒)	0.16	√	√	√
		0.20	√	√	√	√
		0.25	√	√	√	√
		0.32	√	√	√	√
輸送量Q(米³/時)			11-22	15-30	23-46	46-74
電動機功率(千瓦)		1.5	√	√
		2.2	√	√	√
		3.0	√	√	√
		4.0	√	√	√
		5.5	√	√	√	√
		7.5	√	√	√	√
		11/10		√	√	√
		15/13		√	√	√
		18.5/17			√	√
		22				√
		30				√
最大輸送高度H(米)			<30
安裝角度			30⁰ 65⁰ 60⁰ 90⁰

注：1、MC型均為外向刮板。
2、輸送量Q值未考慮輸送效率。

MC埋刮板輸送機安裝尺寸圖

機型	E1	E2	H2	H3	H4	H	H1	H5	H6	L	L1	L2	L3	L4
MC16	364.5	610	1800	2223	895	選用中間段組合給定		1620	923	5168	720	1000/750	1420	1396
MC20	428.5	720	2000	2413	1125			1836	1028	5548	920	1000/750	1630	1578
MC25	483.5	890	2400	2893	1205			2064	1143	5936	1080	1000/750	1860	1777
MC32	561.5	1070	3000	3592.5	1465			2305	1264	6348	1250	1000/750	2100	1986

機型	B	B1	B2	B3	B4	B5	B6	B7	n×F	n×F1	n×F2	n×F3	C	E
MC16	160	260	410	510	410	510	410	510	2×115	3×160	3×160	3×160	0	1200
MC20	200	300	450	550	450	550	510	610	2×135	4×130	4×130	4×145	0	1300
MC25	250	350	450	550	450	550	600	700	2×160	4×130	4×130	5×134	0	1400
MC32	320	420	510	610	510	610	800	900	3×150	4×145	4×145	6×145	180	1800
