GLD型甲帶給料機說明書

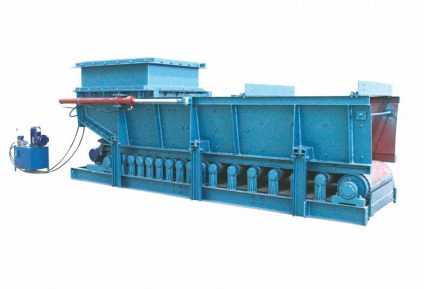

GLD型甲帶給料機
GLD型甲帶給料機|甲帶式給料機|甲帶給料機生產廠家
一、GLD型甲帶給料機產品簡介：
GLD帶式給料機是我公司研制的環保、節能型新型給料機，它克服了目前給料系統中廣泛使用的往復式和振動式給料機功率大、噪聲大等缺點，特別是改間斷給料方式為連續給料方式，變固定給料量為根據需要大范圍（給料量）連續可變給料，使給料系統更能滿足高效、可調、節能環保的要求。膠帶可視需要選用普通膠帶和強力膠帶，運行平穩、使用壽命長、零部件通用性強、維修簡便，是礦山、冶金、化工、電子、煤炭、建材等部門散狀物料輸送的理想設備。
用途：甲帶給料機主要用于煤炭、冶金、建材、化工等行業散裝物輸送系統中。
原理：帶式輸送機原理，輸送動力為組合式無極調速電機。
帶速調節：手動或變頻器調節。
主要技術特點：
1.運行平穩，速度快，噪音小，防爆性能好，屬環保型產品。
2.高效節能，成本低，給料量大，每小時可達數千噸，普通機型無與倫比。
3.根據用戶需要，給料量可任意調節，自動、手動均可。若與變頻器配套使用，可實現遠程控制。
4.設有破拱裝置，能較好地克服倉內產生的氣堵，給拱現象，確保物料暢通無阻。
5.安裝簡單，使用空間小，替換機型方便，技術改造費用低，周期短，見效快。
6.質量可靠，性能穩定，通用零部件占90%以上，方便安裝維修。
7.輔助配套裝備齊全，使用功能完備，使用性能廣泛。
用途：甲帶給料機主要用于煤炭、冶金、建材、化工等行業散裝物輸送系統中。
原理：帶式輸送機原理，輸送動力為組合式無極調速電機。
帶速調節：手動或變頻器調節。
主要技術特點：
1.運行平穩，速度快，噪音小，防爆性能好，屬環保型產品。
2.高效節能，成本低，給料量大，每小時可達數千噸，普通機型無與倫比。
3.根據用戶需要，給料量可任意調節，自動、手動均可。若與變頻器配套使用，可實現遠程控制。
4.設有破拱裝置，能較好地克服倉內產生的氣堵，給拱現象，確保物料暢通無阻。
5.安裝簡單，使用空間小，替換機型方便，技術改造費用低，周期短，見效快。
6.質量可靠，性能穩定，通用零部件占90%以上，方便安裝維修。
7.輔助配套裝備齊全，使用功能完備，使用性能廣泛。
8.倉體底部落料處設置多組緩沖托輥，增強了抗沖擊能力，保護了甲帶和無接頭耐磨膠帶，提高了甲帶和無接頭耐磨膠帶的使用壽命。
二、甲帶給料機工作原理：
料倉內的物料經連接段進入導料槽落在鋼絲膠帶上，膠帶靜止時物料最終靠內摩擦力而停止運動，在出料口形成一定角度的靜止堆積；當驅動滾筒在外動力的驅動下開始旋轉時，帶動膠帶運動，膠帶帶動其上的物料導向出料口，運行中的膠帶在出料口卸料后轉向回程，物料不斷的從出料口排出，從而完成給料過程；二次密封裝置對從導料槽和膠帶之間間隙中漏出的物料提供密封；改變給料量，可通過調節轉臂行星摩擦式無級變速機的調速手輪來改變輸出軸轉速，改變膠帶運行速度的大�。ǜ叩停�，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。帶式給料機運行中，系統主要負荷均由滾動軸承支撐，運行阻力小，設備所需驅動功率小，系統各零部件工作壽命長。
二、甲帶給料機工作原理：
料倉內的物料經連接段進入導料槽落在鋼絲膠帶上，膠帶靜止時物料最終靠內摩擦力而停止運動，在出料口形成一定角度的靜止堆積；當驅動滾筒在外動力的驅動下開始旋轉時，帶動膠帶運動，膠帶帶動其上的物料導向出料口，運行中的膠帶在出料口卸料后轉向回程，物料不斷的從出料口排出，從而完成給料過程；二次密封裝置對從導料槽和膠帶之間間隙中漏出的物料提供密封；改變給料量，可通過調節轉臂行星摩擦式無級變速機的調速手輪來改變輸出軸轉速，改變膠帶運行速度的大�。ǜ叩停�，從而改變給料量；改變給料量，也可通過選配變頻器，改變電動機轉速，從而改變給料量。帶式給料機運行中，系統主要負荷均由滾動軸承支撐，運行阻力小，設備所需驅動功率小，系統各零部件工作壽命長。
三、GLD型甲帶給料機規格型號-技術參數表
|
功率KW
|
電壓AC V
|
環境
|
給料量t/h
|
給料量
調整方式
|
安裝尺寸mm
|
運輸最大外形尺寸mm
|
重量kg
|
||||
|
GLD/4/P/S-I
|
4
|
380/660
|
普通型
|
200-1000
|
手動無級變速
|
同K-3
|
長2825
寬1430
高1705
|
3700
|
||||
|
GLD/4/P/B-I
|
變頻無級變速
|
3600
|
||||||||||
|
GLD/4/F/S-I
|
防爆型
|
手動無級變速
|
3800
|
|||||||||
|
GLD/4/F/B-I
|
變頻無級變速
|
3700
|
||||||||||
|
GLD/5/P/S-I
|
5.5
|
普通型
|
520-2600
|
手動無級變速
|
同K-4
|
長3250
寬1630
高1850
|
4200
|
|||||
|
GLD/5/P/B-I
|
變頻無級變速
|
4100
|
||||||||||
|
GLD/5/F/S-I
|
防爆型
|
手動無級變速
|
4300
|
|||||||||
|
GLD/5/F/B-I
|
變頻無級變速
|
4200
|
|
型號
|
功率
|
電壓
|
調速方式
|
速度范圍（m/s）
|
給料范圍（t/h|）
|
重量
|
|
GLD800/5.5/S
|
|
AC380
AC660
AC1140
可選
|
手動
|
|
160~800
|
3700
|
|
GLD800/5.5/B
|
自動
|
|
480~800
|
3800
|
||
|
GLD2000/5.5/S
|
|
手動
|
|
400~2000
|
4200
|
|
|
GLD2000/5.5/B
|
自動
|
|
1200~2000
|
4300
|
||
|
GLD3300/7.5/S
|
|
手動
|
|
660~3300
|
5200
|
|
|
GLD3300/7.5/B
|
自動
|
|
1980~3300
|
5300
|
||
|
GLD4400/11/S
|
11
|
手動
|
|
880~4400
|
6200
|
|
|
GLD4400/11/B
|
自動
|
|
2640~4400
|
6300
|
||
①：給料量小于1000t/h時，可以選用5.5kw的電機，給料量大于1000t/h，請選用7.5kw的電機。
四、甲帶給料機優點：
（1）、本機運行平穩，噪音小，給料速度快、料層厚、給料量大。
（2）、給料量連續可調。
（3）、鋼絲芯、雙面帶抗網輸送帶抗沖擊、抗撕裂，常規壽命三年以上。
（4）、導料槽內側全部安裝δ12mm厚NM360高耐磨襯板（按用戶要求），使設備更加長久耐用。
（5）、較往復式給料機功率小，節電效果好，運行成本低，具有較好的經濟性能。
（6）、產品技術成熟，零部件通用性好，重量輕，性能可靠，維修方便。
（7）、輔助套裝置齊全，使用功能完備，適應性能廣泛。
（8）、本機型通用性好，可實現與K型往復式給煤機、振動帶式給料機由料倉接口、導料槽、手動閘門裝置、驅動滾筒組、托輥組、底架及其清料器等部分組成，各部件間用螺栓連接、搬運組裝，可以分體和整體，地面或井下均適用。
（9）本機可實現遠程控制，為礦方實現自動化生產。
甲帶給料機倉口下部安裝導料槽，驅動滾筒組由膠帶、滾筒、軸承座、電動機及其無級變速機安裝于底架上，外側有驅動手輪。導料槽下內兩側裝有密封護板，手動閘門裝置可實現出料口的開閉或下料大小的調整。
驅動滾筒的回程滾筒端邊，設有彈簧清料器，用于清除膠帶上的殘存粘料。
五、安裝說明
給料機可整體安裝，也可分體安裝。整體安裝時，先將連接段安裝于料倉口，再將給料機整體吊裝與連接段用螺栓連接。對于外連接式連接段，也可先將連接段與給料機連接，再整體吊裝與料倉口連接。
分體安裝時，先將連接段安裝在料倉口，再安裝可拆分的導料槽，然后安裝底架等其它部件。
給料機有兩種固定方式，懸掛式和支撐式，為了維護方便，推薦采用懸掛式。采用懸掛式時，連接段本身可以作為受料端的懸掛結構，要求現場預埋料端懸掛鋼板或吊環。卸料口上部的角鋼可以承受懸掛力，現場應把懸掛槽鋼、角鋼或其它結構和此角鋼焊接或用螺栓連接在一起；采用支撐時，用戶可以從給料機的下面支撐，給料機底部的兩件20#的槽鋼可以稱重，用戶在下面裝設的支撐件和此槽鋼可以用連接件連接，也可以焊接。
六、調試說明
關閉給料機閘門，檢查各部件安裝情況，確定無問題時，啟動電動機（電動機必須有正常的工作保護），空載運行30分鐘后，再檢查各部件運行情況良好，即可打開閘門帶負荷運行，觀察30分鐘，各部件運行情況良好后，即可投入正常使用。
給料量主要靠調整給料機運行速度來調整：如為機械無級變速器，務必在給料機運行時調節變速器調節手柄，如為變頻器則需按隨機說明書要求，設定變頻器運行參數改變運行速度，達到所需給料量；
七、使用、維護與檢修
在給料機使用過程中，應經常檢查各部件運行情況，聽變速機和托輥的運行聲音是否正常，看皮帶是否跑偏等，發現問題及時解決，無法處理時向生產廠家咨詢。
1、在給料機工作過程中，要定期檢查各部件運行情況：
● 緊固螺栓是否松動
● 托輥轉動有無異�，F(xiàn)象
● 皮帶是否跑偏
● 傳動鏈條是否損壞
● 閘門驅動鋼絲繩是否斷裂
2、變速機在工作過程中一旦發現異常，尤其聽到異常噪音，要及時查明原因并處理，必要時可通知廠家處理；并且對變速機要求正確使用和定期保養。
●輸出軸安裝鏈輪時，請勿重?fù)簦瑧?yīng)用輸出軸外端螺孔旋入螺釘，壓入鏈輪。
●MB無級變速機出廠時，調速限位螺釘已調整在極限位置，不得隨意調整，以免損壞零件。
●MB無級變速機適用于正反兩向運轉，輸入的原動力每分鐘最多啟動次數為5次，更高的啟動頻率對變速機的使用壽命有不利影響。
●MB無級變速機必須在開機情況下才能調速，否則將損壞零件。
●MB無級變速機在使用前必須加入指定的牽引液（Ub-1或Ub-3牽引液），且液位必須達到油鏡中心線附近；變速機在工作300小時后，應更換牽引液，工作1000小時后再更換一次，以后每隔1500小時左右更換一次牽引液。
●擺線針輪減速機用40#～90#工業齒輪油潤滑。
●MB無級變速機工作環境溫度不得超過40℃，表面溫度不得超過75℃。
●MB無級變速機不宜長時間停留在某一固定速度使用，建議每運轉500小時進行一次速度調整。
3、大檢修時先關閉閘門，然后將托架整體吊下，敞開維護。但重新安裝定位后，要檢查各件位置是否正確，并經過空載調試后，方可投入使用。
八、定貨及提供服務說明
訂貨時按照甲帶給料機型號說明，寫明給料機型號、數量及環境要求等。若以上型號不能滿足客戶要求，我公司將按客戶提供的要求定做給料機。
本產品從供貨之日起一年內實行三包。
我廠24小時提供電話服務，如有必要，服務人員可在48小時內抵達。
（2）、給料量連續可調。
（3）、鋼絲芯、雙面帶抗網輸送帶抗沖擊、抗撕裂，常規壽命三年以上。
（4）、導料槽內側全部安裝δ12mm厚NM360高耐磨襯板（按用戶要求），使設備更加長久耐用。
（5）、較往復式給料機功率小，節電效果好，運行成本低，具有較好的經濟性能。
（6）、產品技術成熟，零部件通用性好，重量輕，性能可靠，維修方便。
（7）、輔助套裝置齊全，使用功能完備，適應性能廣泛。
（8）、本機型通用性好，可實現與K型往復式給煤機、振動帶式給料機由料倉接口、導料槽、手動閘門裝置、驅動滾筒組、托輥組、底架及其清料器等部分組成，各部件間用螺栓連接、搬運組裝，可以分體和整體，地面或井下均適用。
（9）本機可實現遠程控制，為礦方實現自動化生產。
甲帶給料機倉口下部安裝導料槽，驅動滾筒組由膠帶、滾筒、軸承座、電動機及其無級變速機安裝于底架上，外側有驅動手輪。導料槽下內兩側裝有密封護板，手動閘門裝置可實現出料口的開閉或下料大小的調整。
驅動滾筒的回程滾筒端邊，設有彈簧清料器，用于清除膠帶上的殘存粘料。
五、安裝說明
給料機可整體安裝，也可分體安裝。整體安裝時，先將連接段安裝于料倉口，再將給料機整體吊裝與連接段用螺栓連接。對于外連接式連接段，也可先將連接段與給料機連接，再整體吊裝與料倉口連接。
分體安裝時，先將連接段安裝在料倉口，再安裝可拆分的導料槽，然后安裝底架等其它部件。
給料機有兩種固定方式，懸掛式和支撐式，為了維護方便，推薦采用懸掛式。采用懸掛式時，連接段本身可以作為受料端的懸掛結構，要求現場預埋料端懸掛鋼板或吊環。卸料口上部的角鋼可以承受懸掛力，現場應把懸掛槽鋼、角鋼或其它結構和此角鋼焊接或用螺栓連接在一起；采用支撐時，用戶可以從給料機的下面支撐，給料機底部的兩件20#的槽鋼可以稱重，用戶在下面裝設的支撐件和此槽鋼可以用連接件連接，也可以焊接。
六、調試說明
關閉給料機閘門，檢查各部件安裝情況，確定無問題時，啟動電動機（電動機必須有正常的工作保護），空載運行30分鐘后，再檢查各部件運行情況良好，即可打開閘門帶負荷運行，觀察30分鐘，各部件運行情況良好后，即可投入正常使用。
給料量主要靠調整給料機運行速度來調整：如為機械無級變速器，務必在給料機運行時調節變速器調節手柄，如為變頻器則需按隨機說明書要求，設定變頻器運行參數改變運行速度，達到所需給料量；
七、使用、維護與檢修
在給料機使用過程中，應經常檢查各部件運行情況，聽變速機和托輥的運行聲音是否正常，看皮帶是否跑偏等，發現問題及時解決，無法處理時向生產廠家咨詢。
1、在給料機工作過程中，要定期檢查各部件運行情況：
● 緊固螺栓是否松動
● 托輥轉動有無異�，F(xiàn)象
● 皮帶是否跑偏
● 傳動鏈條是否損壞
● 閘門驅動鋼絲繩是否斷裂
2、變速機在工作過程中一旦發現異常，尤其聽到異常噪音，要及時查明原因并處理，必要時可通知廠家處理；并且對變速機要求正確使用和定期保養。
●輸出軸安裝鏈輪時，請勿重?fù)簦瑧?yīng)用輸出軸外端螺孔旋入螺釘，壓入鏈輪。
●MB無級變速機出廠時，調速限位螺釘已調整在極限位置，不得隨意調整，以免損壞零件。
●MB無級變速機適用于正反兩向運轉，輸入的原動力每分鐘最多啟動次數為5次，更高的啟動頻率對變速機的使用壽命有不利影響。
●MB無級變速機必須在開機情況下才能調速，否則將損壞零件。
●MB無級變速機在使用前必須加入指定的牽引液（Ub-1或Ub-3牽引液），且液位必須達到油鏡中心線附近；變速機在工作300小時后，應更換牽引液，工作1000小時后再更換一次，以后每隔1500小時左右更換一次牽引液。
●擺線針輪減速機用40#～90#工業齒輪油潤滑。
●MB無級變速機工作環境溫度不得超過40℃，表面溫度不得超過75℃。
●MB無級變速機不宜長時間停留在某一固定速度使用，建議每運轉500小時進行一次速度調整。
3、大檢修時先關閉閘門，然后將托架整體吊下，敞開維護。但重新安裝定位后，要檢查各件位置是否正確，并經過空載調試后，方可投入使用。
八、定貨及提供服務說明
訂貨時按照甲帶給料機型號說明，寫明給料機型號、數量及環境要求等。若以上型號不能滿足客戶要求，我公司將按客戶提供的要求定做給料機。
本產品從供貨之日起一年內實行三包。
我廠24小時提供電話服務，如有必要，服務人員可在48小時內抵達。
