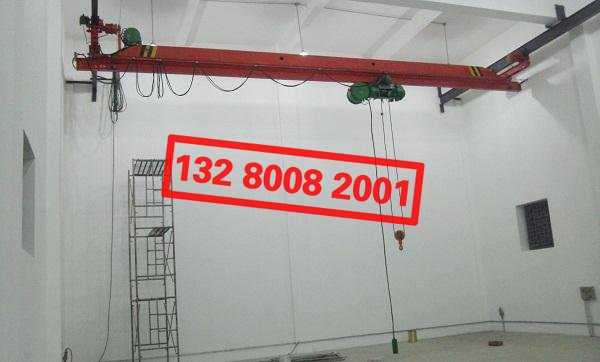

LDY冶金單梁起重機

LDY冶金單梁起重機|

簡介
   LDY冶金單梁起重機主要用于吊運熔融金屬的冶金、鑄造場所，其配套起升機構為YH型冶金電動葫蘆，起重量≤10t。起重機主梁底部采用特殊隔熱處理。工作環境溫度-10℃-60，在40℃的溫度下，相對濕度不超過50%。起重機設計、制造滿足國家質量監督檢疫總局所發的質檢辦特函【2007】375號文件。其它吊運熔融的非金屬物料和吊運熾熱固態金屬的場所也可參照選用。

技術要求
1.制造、安裝、使用等均應符合JB/T1306-2008及質檢辦特函（2007）375號文件。
2.廠房均應比起重機最高點≧200mm。
3.操作方式：地槽-遙控操作或空操操作。
1.端梁裝置   2.銘牌    3.主梁    4.噸位牌    5.YH電動葫蘆   6.輸電裝置
技術參數表

起重機運行結構	運行速度(m/min)		20	30
	速比		58.95	39.42
	電動機	型號	錐形鼠籠
		功率	0.8x2、1.5x2
		轉速(r/min)	1380
起升結構(電動葫蘆) 及運行結構	電動葫蘆形式		YH
	起升速度(m/min)		8(7)
	起升高度H(m)		9、12、15、18、20
	運動速度(m/min)		20
	電動機		錐形鼠籠型
工作制度			中級 JE=20%
電源			380V  50HZ
車輪直徑			270   400
軌道面寬			37-70

噸位	跨度	整車總量地操	最大輪壓(kN)	最小輪壓(kN)	踏面至主梁頂H1	踏面至鉤中心H2	主梁總高H3	端梁輪距W	端梁總長B	吊鉤左極限C1	吊鉤有極限C2
2	7.5	2.14	15.2	4.4	490	1405	595	2000	2500	871	1291
	8	2.19	15.4	4.5
	8.5	2.24	15.6	4.6
	9	2.30	15.8	4.7
	9.5	2.35	16	4.8
	10	2.40	16.2	4.9
	10.5	2.45	16.4	5.0
	11	2.50	16.6	5.2		1510	700
	11.5	2.54	16.7	5.3
	12	2.60	16.9	5.4
	12.5	2.65	17.1	5.5
	13	2.71	17.3	5.7
	13.5	2.77	17.4	5.8
	14	2.83	17.6	5.9
	14.5	3.14	18.4	6.7	580	1520	800	2500	3000
	15	3.21	18.6	6.9
	15.5	3.27	18.8	7.0
	16	3.34	19.0	7.2
	16.5	3.40	19.2	7.3
	17	3.46	19.3	7.5
	17.5	3.97	20.6	8.8	660	1540	900
	18	4.05	20.8	8.9
	18.5	4.12	21.0	9.1

本樣所提供重量為設計值，制造值+15%
技術參數表

噸位	跨度	整車總量地操	最大輪壓(kN)	最小輪壓(kN)	踏面至主梁頂H1	踏面至鉤中心H2	主梁總高H3	端梁輪距W	端梁總長B	吊鉤左極限C1	吊鉤有極限C2
2	19	4.20	21.2	9.3	660	1540	900	2500	3000	871	1291
	19.5	4.28	21.4	9.5
	20	4.96	23.2	11.2	785	1515	1000	3000	3500
	20.5	5.05	23.4	11.4
	21	5.13	23.6	11.6
	21.5	5.22	23.9	11.9
	22	5.31	24.1	12.1
	22.5	5.40	24.3	12.3
3	7.5	2.14	19.7	4.4	530	1573	700	2000	2500
	8	2.19	20.0	4.5
	8.5	2.25	20.2	4.6
	9	2.31	20.4	4.7
	9.5	2.36	20.7	4.9
	10	2.42	20.9	5.0
	10.5	2.48	21.1	5.1
	11	2.53	21.3	5.3	580	1620	800
	11.5	2.77	21.9	5.8
	12	2.83	22.2	6.0
	12.5	2.89	22.4	6.1
	13	2.96	22.6	6.3
	13.5	3.02	22.8	6.4
	14	3.09	23.0	6.6
	14.5	3.56	24.2	7.8	660	1640	900	2500	3000
	15	3.63	24.4	7.9
	15.5	3.71	24.6	8.1
	16	3.79	24.9	8.3
	16.5	3.86	25.1	8.5
	17	3.94	25.3	8.7
	17.5	4.45	26.6	9.9	745	1655	1000
	18	4.54	26.8	10.2
	18.5	4.62	27.1	10.4
	19	4.71	27.3	10.6
	19.5	4.80	27.6	10.8

本樣所提供重量為設計值，制造值+15%
技術參數表

噸位	跨度	整車總量地操	最大輪壓(kN)	最小輪壓(kN)	踏面至主梁頂H1	踏面至鉤中心H2	主梁總高H3	端梁輪距W	端梁總長B	吊鉤左極限C1	吊鉤有極限C2
3	20	5.28	28.8	12.0	820	1680	1100	3000	3500	841	1291
	20.5	5.37	29.0	12.2
	21	5.46	29.3	12.5
	21.5	5.56	29.5	12.7
	22	5.65	29.8	12.9
	22.5	5.74	30.0	13.1
5	7.5	2.65	30.4	5.2	660	1730	800	2500	3000	841	1310
	8	2.72	30.8	5.3
	8.5	2.79	31.1	5.5
	9	2.86	31.5	5.6
	9.5	2.94	31.8	5.8
	10	3.01	32.1	5.9
	10.5	3.08	32.4	6.1
	11	3.15	32.7	6.2
	11.5	3.33	33.2	6.7	745	1745	900
	12	3.41	33.5	6.9
	12.5	3.49	33.8	7.0
	13	3.56	34.0	7.2
	13.5	3.64	34.3	7.4
	14	3.71	34.5	7.6
	14.5	4.19	35.8	8.7	820	1770	1000
	15	4.28	36.1	9.0
	15.5	4.36	36.3	9.2
	16	4.45	36.6	9.4
	16.5	4.54	36.9	9.6
	17	4.63	37.1	9.8
	17.5	4.87	37.8	10.4	875	1815	1100
	18	4.96	38.1	10.6
	18.5	5.06	38.3	10.9
	19	5.15	38.6	11.1
	19.5	5.24	38.9	11.3
	20	6.63	42.3	14.8	925	1865	1200	3000	3500
	20.5	6.74	42.7	15.1
	21	6.86	43.0	15.3
	21.5	6.98	43.3	15.6

本樣所提供重量為設計值，制造值+15%
技術參數表

噸位	跨度	整車總量地操	最大輪壓(kN)	最小輪壓(kN)	踏面至主梁頂H1	踏面至鉤中心H2	主梁總高H3	端梁輪距W	端梁總長B	吊鉤左極限C1	吊鉤有極限C2
5	22	7.10	43.6	15.9	925	1865	1200	3000	3500
	22.5	7.22	44.0	16.2
10	7.5	3.55	50.8	6.5	820	1780	1000	2000	2500	15001	2100
	8	3.63	51.7	6.6
	8.5	3.72	52.6	6.8
	9	3.81	53.4	7.0
	9.5	3.90	54.1	7.2
	10	3.99	54.7	7.4
	10.5	4.07	55.4	7.6
	11	4.16	56.0	7.7
	11.5	4.39	56.9	8.3		1825	1100
	12	4.48	57.4	8.5
	12.5	4.58	57.9	8.7
	13	4.67	58.4	8.9
	13.5	4.76	58.9	9.1
	14	4.86	59.3	9.4
	14.5	5.15	60.3	10.1		1865	1140	2500	3000
	15	5.24	60.7	10.3
	15.5	5.34	61.1	10.5
	16	5.44	61.6	108
	16.5	5.54	62.0	11.0
	17	5.64	62.4	11.2
	17.5	6.44	64.5	13.2	925	1925	1250
	18	6.55	64.9	13.5
	18.5	6.67	65.3	13.8
	19	6.79	65.8	14.1
	19.5	6.91	66.2	14.4
	20	8.31	69.8	17.9	1100	1850	1350	3000	3500
	20.5	8.46	70.3	18.2
	21	8.61	70.7	18.6
	22.5	8.76	71.2	18.9

本樣所提供重量為設計值，制造值+15%
