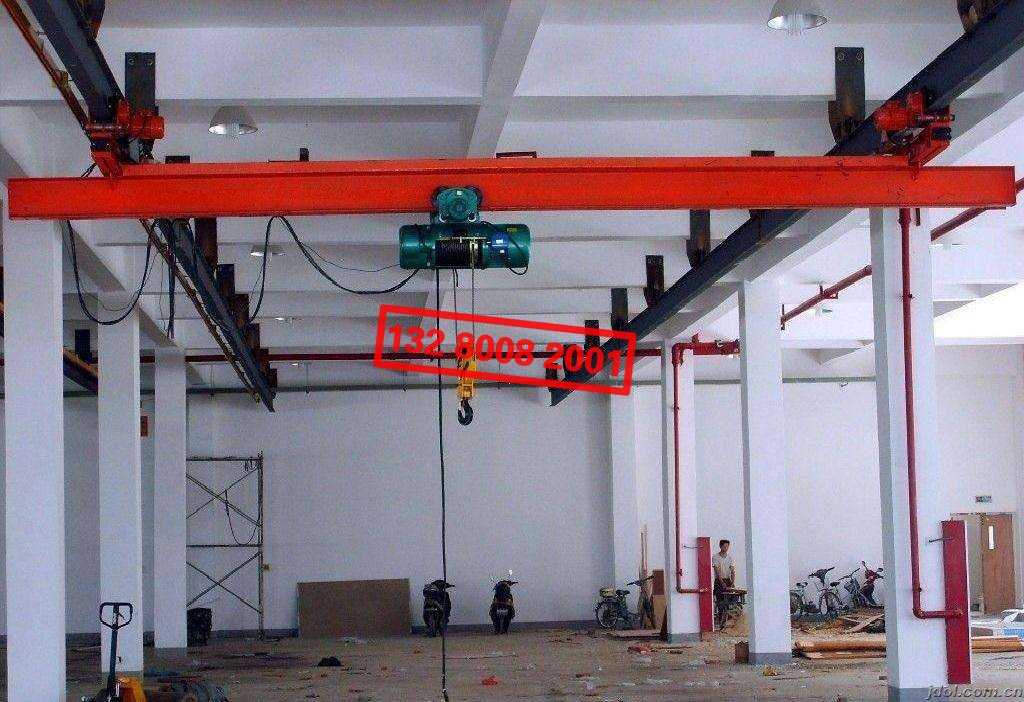

LXB型防爆電動單梁懸掛起重機

LXB型防爆電動單梁懸掛起重機|

　　LXB型防爆電動單梁懸掛起重機是在“LX”的基礎上，根據GB3836.1-2000《爆炸性環境用防爆電氣設備》及GB3836.2-2000《爆炸性環境用電氣設備“d”》設計而成，具有結構合理、外觀美觀、防爆性強等特點。整機與HB(BCD)、HBS(BMD)型防爆電動葫蘆配套使用，起重量1-10噸，跨度7.5-22.5米，工作級別A3-A4，工作環境-25℃-+40℃。防爆等級分別為ExdIIBT4、ExdIICT4。
　　本產品適用于有爆炸性氣體的環境，不適用于有爆炸性粉塵的環境，操作形式為地面操作。

防爆等級	溫度組別
	T1	T2	T3	T4
ⅡA	丙烷、乙烷、一氧化碳、 丙酮、醋酸、氨、丙酮、 醋酸、氨、吡啶等	乙醇、乙烷、丙烷、醋酸、 乙脂、二氯乙烷、氯乙烯、 乙氯醇、二甲胺等	戊烷、癸烷、松節油、 石腦油、石油(包括汽 油)、稀料油、戊醇等	乙醛、三甲胺等
ⅡB	丙炔、丙烯晴、氰化氫、 煤氣等	乙烯、環氧乙烷、丙烯酸甲酯、呋喃等	甲醚、丙烯醛、硫化氫等	乙基甲基醚、二乙醚、 二丁醚、四氯乙烯等
ⅡC	氫、水煤氣	乙炔

技術參數表

型號				LX0.5-S														LX1-S														LX2-S
起重量				0.5														1														2
運行機構	速度(m/min)			20    30														20   30														20   30
	電動機	型號		ZDY I   12-4														ZDY1   12-4														ZDY I  12-4
		功率		0.4x2														0.4x2														0.4x2
電動葫蘆	型號			HB							HBS							HB							HBS							HB							HBS
	起升高度			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							8 8/0.8
		運行		20							30							20							30							20 30
工作級別				A3-A5														A3-A5														A3-A5
電源				三相交流 380V 50Hz
車輪直徑				130
工字鋼軌道				120a-132c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整機長度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
輪壓	最大		(kN)	4.7	4.8	5.1	5.2	5.3	5.9	6.0	6.2	6.4	6.5	7.1	7.3	7.5	7.7	7.4	7.5	7.9	8.0	8.2	8.7	8.9	9.1	9.3	9.5	10.3	10.5	10.7	10.9	13.0	13.2	13.4	13.6	13.8	14.4	14.6	14.8	15.0	15.2	15.8	16.0	16.2	16.4
	最小			1.2	1.3	1.6	1.7	1.9	2.4	2.6	2.7	2.9	3.1	3.7	3.9	4.1	4.3	1.3	1.4	1.8	2.0	2.2	2.7	2.9	3.0	3.2	3.4	4.5	4.7	4.9	5.1	1.5	1.7	1.9	2.1	2.3	3.2	3.4	3.6	3.8	4.0	4.5	4.7	4.9	5.1
質量				0.67	0.70	0.82	0.87	0.92	1.14	1.21	1.28	1.47	1.54	1.71	1.79	1.87	1.95	0.76	0.79	0.94	1.01	1.08	1.28	1.36	1.43	1.50	1.58	1.97	2.05	2.1.3	22	0.92	0.99	1.07	1.14	1.22	1.55	1.63	1.71	1.79	1.87	2.06	2.14	2.22	2.30
外形尺寸		A	(mm)	512					562					592				562					592					612				592					612
		h		550														660														840
		h0		273					328      362									328					362					600				362					600
		Hmax							831       861									831					861					881				861					881
		L							1000									750					1000									750					1000
		L1		234														256														277.5
		L2		154														154														152.5
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

型號				LX0.5-S														LX1-S														LX2-S
起重量				0.5														1														2
運行機構	速度(m/min)			20    30														20   30														20   30
	電動機	型號		ZDY I   21-4														ZDY1   21-4														ZDY I  21-4
		功率		0.4x2														0.4x2														0.4x2
電動葫蘆	型號			HB							HBS							HB							HBS							HB							HBS
	起升高度			6 9 12 18														6 9 12 18														6 9 12 18
	速度	起升	(m/min)	8							8/0.8							8							8/0.8							7							7/0.7
		運行		20							30							20							30							20   30
工作級別				A3-A5														A3-A5														A3-A5
電源				380V 50Hz 3PH
車輪直徑				130																												150
工字鋼軌道				120a-132c																												125c-163c
跨度	(m)			3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16	3	4	5	6	7	8	9	10	11	12	13	14	15	16
整機長度				4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.5	5.5	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18	4.0	5.0	6.5	7.5	8.5	10	11	12	13	14	15	16	17	18
輪壓	最大		(kN)	18.5	18.7	18.9	19.2	19.4	19.9	20.1	20.4	20.7	20.9	21.2	21.5	21.7	22.0	29.5	29.7	29.9	30.2	30.4	31.0	31.2	31.6	31.8	32.0	32.9	33.2	33.5	33.8	5.91	59.4	60.1	60.4	60.9	61.2	61.5	61.9	62.3	62.9	63.4	64.1	64.5	64.9
	最小			2.0	2.2	2.4	2.7	2.9	3.4	3.6	3.9	4.2	4.4	4.7	5.0	5.2	5.5	2.0	2.2	2.4	2.7	2.9	3.5	3.7	4.0	4.3	4.5	5.4	5.7	6.0	6.3	3.3	3.7	4.3	4.6	5.1	5.4	5.7	6.2	6.5	7.1	7.7	8.3	8.7	9.1
質量				1.14	1.22	1.30	1.38	1.48	1.65	1.75	1.85	1.95	2.05	2.19	2.29	2.39	2.49	1.38	1.46	1.54	1.62	1.70	1.92	2.02	2.12	2.22	2.32	2.46	2.56	2.66	2.76	2.47	2.61	2.87	2.98	3.19	3.31	3.43	3.61	3.75	3.98	4.21	4.48	4.63	4.79
外形尺寸		A	(mm)	642														652														770					790					830
		h		930														1185														1350
		h0		630														640										740				385		660			780					870
		Hmax		900														910														1065					1085					1125
		L		750					1000									750					1000									500	750				1000
		L1		278.5														301.5														900
		L2		151														170														900
		B		1500					2000					2500				1500					2000					2500				1500					2000					2500
		W		1000					1500					2000				1000					1500					2000				1000					1500					2000

本樣所提供重量為設計值，制造值+15%
