隔熱斷橋鋁型材

隔熱斷橋鋁型材|

隔熱斷橋鋁型材又叫斷橋鋁，隔熱鋁合金型材，斷橋鋁合金，斷冷橋型材， 斷橋式鋁塑復型材。隔熱斷橋鋁型材比普通的鋁合金型材有著更優異的性能。

1、隔熱斷橋鋁型材廠家
目前國內市場比較知名的斷橋鋁型材有：中鴻森特斷橋鋁、首鋁鋁業、鳳鋁鋁業、山東卓力、廣東興發、廣亞鋁材、南山鋁業、忠旺集團、華建鋁業、和平鋁業、多保斷橋鋁、冰輪鋁材、澳聯鋁業、澳龍鋁材，北新斷橋鋁、永興浭美鋁材，膠建鋁業、中亞鋁業、偉業鋁材、斯卡特等一些知名品牌。
2、“斷橋鋁”名字由來
“斷橋鋁”這個名字中的“橋”是指材料學意義上的“冷熱橋”，而“斷”字表示動作，也就是“把冷熱橋打斷”。
具體地說，因為鋁合金是金屬，導熱比較快，所以當室內外溫度相差很多時，鋁合金就可以成為傳遞熱量的一座“橋”，這樣的材料做成門窗，它的隔熱性能就不佳了。而斷橋鋁是將鋁合金從中間斷開的，它采用硬塑將斷開的鋁合金連為一體，我們知道塑料導熱明顯要比金屬慢，這樣熱量就不容易通過整個材料了，材料的隔熱性能也就變好了，這就是“斷橋鋁（合金）”的名字由來。
3、隔熱斷橋鋁合金-優越結構
1）斷橋鋁合金門窗是最高級的鋁合金門窗，它是繼木窗、鐵窗、塑鋼門窗和普通彩色鋁合金門窗之后的第五代新型保溫節能性門窗。它的表面可以涂裝成各種各樣的顏色。
⑵斷橋彩色鋁合金門窗的組成結構是結合了木窗的環保，鐵窗.鋼窗的牢固安全，塑鋼門窗保溫節能的共性是由兩個不同斷面通過節能隔熱條組合而成，節能隔熱條又叫尼龍條，它的主要作用是起到熱傳遞中間斷開而防止冷熱傳遞迅速或緩熱傳遞的功能。其結構比普通鋁門窗復雜，成本較高，普通彩鋁不具有隔熱條，不保溫不節能只是在表面做粘貼處理。
⑶斷橋鋁合金門窗的型材斷面壁厚嚴格遵循國家標準。
壁厚要求都必須在1.4mm以上，因為壁厚薄關系到組裝技術和組成門窗的牢固安全問題。而普通彩鋁門窗壁厚要求就不太嚴格，一般根據市場和加工門窗場利益而定，一般在1.0mm左右。
⑷斷橋彩色鋁門窗和普通彩色鋁門窗的組裝技術要求特點：斷橋彩色鋁門窗是通過1.4mm或1.4mm以上的壁厚切成45度角，拐角處用3mm以上的專用插件通過門窗組裝成套設備。擠壓定位，而普通門窗則是用1mm左右的普通角鋁用拉鉚釘連接而成，其牢固安全程度則差，但造價低。而組裝好的彩色斷橋鋁門窗成人站立于上走動也不會有問題。成套設備組裝出來的和用人工現場操作組裝的在技術上要求上都相差甚
使用了斷橋鋁和彩鋁的門窗
使用了斷橋鋁和彩鋁的門窗
遠。專用斷橋鋁型材和普通鋁型材是不能比較的。
⑸斷橋彩色鋁門窗是必須由鋁材廠家專業生產周期定做而成其表面顏色處理都專業化技術化，使用期限是永久性的，而普通彩色鋁門窗只是由普通任何一種鋁材，不經專業化處理涂裝自己要的一種顏色，技術處理沒有鋁材生產廠家到位專業，涂裝效果和使用年限不會太好，太久就會出現掉色退色現象，人稱牛皮腺，從而決定了斷橋彩色鋁門窗就是生產制作周期長，而普通彩鋁門窗生產制作周期短的特點。
⑹斷橋彩色鋁門窗與普通鋁門窗的設計是不一樣的，斷橋設計格局大氣.采光通透，根據不同空間設計而成，而普通鋁門窗則只能按常規設計采光通透差，斷橋窗開啟窗設計都是大設計，專用斷橋平開窗五金件，而普鋁則任何一種五金件均可使用，美觀則差。
⑺斷橋窗玻璃必須是中空玻璃5mm+9A+5mm雙面鋼化，而普通彩鋁一般都是單層玻璃，所以斷橋隔音保溫效果都好。
⑻結合斷橋壁厚強度高，合金成份高的特點適用于高層建筑高檔住宅小區，抗風壓承重好隔熱保溫性好，所以斷橋窗又叫高級氣密窗…

4、隔熱斷橋鋁合金-特點性能
隔熱斷橋鋁合金的原理是在鋁型材中間穿入隔熱條，將鋁型材斷開形成斷橋，有效阻止熱量的傳導。隔熱鋁合金型材門窗的熱傳導性比非隔熱鋁合金型材門窗降低40～70%
斷橋鋁的優點
⒈斷橋鋁保溫隔熱性好。采用隔熱型材內外框軟性結合，邊框采用一膠條，雙毛 條的三密封形式，關閉嚴密，氣密、水密性能特佳、保溫性能優越；窗扇采用中空玻璃 結構，使窗戶真正顯示出隔音、隔熱、保溫、功能卓越，大量節省采曖和制冷費用，傳 熱系數K值經檢測2.23—2.94W/㎡·K以下，節能效果顯著 ，幾年的節能費用足以彌補前期 的投資。
⒉斷橋鋁防水功能。利用壓力平衡原理設計有結構排水系統，下滑設計斜面階梯式，設排水口，排水暢通，水密性好。
⒊斷橋鋁防結露、結霜。斷橋鋁型材可實現門窗的三道密封結構，合理分離水汽腔，成功實現氣水等 壓平衡，顯著提高門窗的水密性和氣密性，達到窗凈明亮的效果。
⒋斷橋鋁防蚊蟲紗窗設計。隱形紗窗，可內外選擇安裝使用，具有防蚊蟲，蒼蠅，尤其適合北方多蚊蟲 地區。
⒌斷橋鋁防盜、防松動裝置。配上獨特的多點五金鎖具，保證窗戶在使用中的穩固與安全。
⒍斷橋鋁防噪隔音。其結構經精心設計，接縫嚴密，試驗結果，空氣隔聲量達到隔音30--40db，能保證 在高速公路兩側50米內的居民不受噪音干擾，毗鄰鬧市也可保證室內寧靜溫馨。
⒎斷橋鋁防火功能。鋁合金為金屬材料，不會燃燒。
8斷橋鋁.防風沙、抗風壓。內框直料采用空心設計、抗風壓變形能力強 ，抗震動效果好。可用于高層建筑及民用住宅，可設計大面積窗型，采光面積大；這種窗的氣密性比任何鋁、塑窗都 好，能保證風沙大的地區室內窗臺和地板無灰塵。
⒐斷橋鋁強度高不變型，免維護。斷橋鋁窗體抗拉伸和抗剪切強度及抵御熱變形能力強度高，堅固耐用 斷橋鋁型材不易受酸堿侵蝕，不易變黃褪色，幾乎不必保養。
⒑斷橋鋁多種色彩。
⒒斷橋鋁綠色建材，循環經濟。斷橋鋁門窗在生產過程中不僅不會產生有害物資，所有材料均可回收循 環再利用，屬綠色建材環保產品，符合人類可持續發展。
⒓斷橋鋁開啟形式多，舒適耐用。有平開式，內傾式，上懸式，推拉式，平開和內傾兼復合式等， 適用公共建筑、住宅小區和市政工程；優質五金配件耐用，操作手柄人性化設計，美觀舒 適，開啟方便靈活，每一個使用動作經過檢驗，疲勞試驗次數達數萬次以上，滑動輕松自 如、無聲，成熟完善的門窗加工工藝，高精密程序控制加工中心進行生產，質量穩定有保障。[3-4]
新技術特點
應用隔熱鋁合金型材，使用滾壓方式把內外鋁合金和隔熱條組合在一起。
采用中空玻璃，提高保溫性能和隔聲效果。
采用獨立的密封結構，推拉窗采用雙膠條雙毛條四密封結構；平開窗利用等壓原理，采用一道硬密封和兩道軟密封三密封結構，具有優良的氣密性和水密性。
選用高檔附件，造型優美，操作靈活，安全可靠，有利于門窗的隔熱效果。

5、隔熱保溫鋁合金型材-制作流程
隨著居住環境高檔化，新型隔熱保溫鋁合金型材由國外傳到國內。各鋁型材生產企業紛紛引進國外隔熱斷橋穿條設備，國內從事鋁加工設備的企業也開發出隔熱斷橋穿條設備。都希望把新型隔熱保溫鋁型材推人市場。隔熱鋁型材的生產成本比普通鋁型材的高，增加了貫穿氧化、噴涂、穿條等工序。通過穿條斷橋連接，可以將氧化銀白色料與彩色噴涂料，砂面料與著色料相連接；增加型材的裝飾感。具體情況淺釋如下。
保溫原理

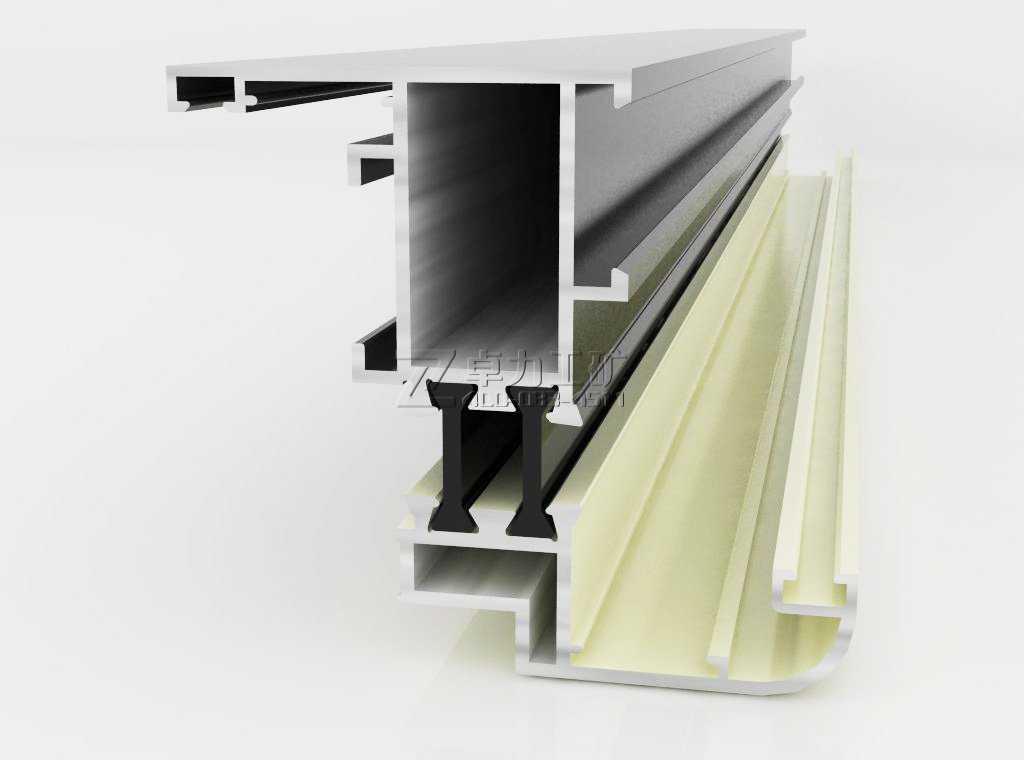

隔熱穿條鋁型材是由鋁合金型材和熱塑性混合材料隔熱條組合而成。滾壓式隔熱鋁合金型材是以隔熱性能好的高密度聚酰胺PA66膠條，或聚氯乙烯硬質塑料膠條經穿條滾壓加工，使鋁、塑連成一體。發泡式隔熱鋁型材是利用隔熱條把內、外層鋁型材連接嵌裝成一體，在形成的隔熱腔內填充聚氨酯泡沫，成為隔熱鋁合金型材的“冷橋”，達到保溫、節能的功效。如圖1所示。
工藝流程
國內的隔熱鋁型材生產線，主要生產工藝技術是采用“輥壓嵌入式”，無論是引進國外的或國產設備，均是采用“三步法”生產程序，即開齒、穿條、輥壓。也有的企業在研究“兩步法”生產程序，將開齒、穿條同步進行，但基本原理還是一樣，只是縮短了工序時間。
工藝流程為：型材上操作平臺→貼保護膜→開齒→穿條→輥壓→隔熱腔填充聚氨酯泡沫→包裝。
⑴第一道工序主要是檢驗型材表面質量及尺寸規格。內、外層鋁型材可以采用陽極氧化或靜電粉末噴涂型材。也可以將內、外層鋁型材采用不同顏色配料，通過穿條斷橋連接，形成內、外雙色鋁合金門窗。
⑵第二道工序是貼保護膜，主要保護型材表面質量在加工、搬運過程中不被損壞。
⑶開齒是關鍵工序，主要是在隔熱鋁型材穿條滑道兩內壁碾壓形成如鋸齒狀齒道。通過輥壓嵌入聚氯乙烯硬質塑料膠條，使其固定在一起。如圖2所示。
目前國內對齒道深度沒有具體規定，但在行業標準JC/T建筑隔熱鋁合金型材標準中．規定了其抗拉強度和抗剪強度值（見表1），從而要求齒道必須將聚氯乙烯硬質塑料隔熱條與鋁合金型材通過輥壓緊連接在一起。
⑷穿條與輥壓工序是重要工序，穿條是將聚氯乙烯硬質塑料隔熱條，通過穿條設備穿入已開好齒的隔熱鋁型材齒道內（如圖2），然后又通過輥壓設備，將隔熱鋁型材與聚氯乙烯硬質塑料膠條輥壓在一起（如圖1）。
⑸隔熱腔填充聚氨酯泡沫工序是對發泡式隔熱鋁型材而言的，將型材放在雙組分計量混配器中，通過混合噴頭灌注到隔熱腔內自然發泡。
聚氨酯是聚氨基甲酸酯的簡稱。高分子主鏈上含有許多重復的
基團的高分化合物，統稱聚氨基甲酸酯。熱導率特別低，有優越的聲學性能、電學性能和耐化學作用性能。發泡式隔熱鋁型材具備雙重保溫效果，適用于寒冷地帶。
⑹包裝是最后工序，可用塑料薄膜套裝，也可用包裝紙纏繞包裝，主要是保護型材在運輸、加工中不被磕碰傷。
6、檢驗驗證
⑴隔熱鋁合金型材除了要符合GB/T5237-2000標準要求外，還需做常規的抗剪強度和橫向抗拉強度檢測、組合彈性和組合慣性矩檢測等。這里只介紹主要的、復雜檢測項目，具體詳細的檢測項目可參閱行業的JG/T建筑隔熱鋁合金型材標準。
抗剪強度試驗：取（100±1）mm長復合隔熱鋁合金型材，在（23±2）℃、濕度為45%～55%的環境中保存兩天，通過抗剪強度檢測儀將作用力均勻地推向型材切面，給進速度為1～5mm/min，記錄所加荷載和相應的剪切變形數。抗剪強度計算式：
T=F1mix/L
式中：T——抗剪強度；
F1max——最大抗剪力；
L——試樣長度。
組合彈性值是在剪切失效單位長度的作用力與位移H的比值，按下公式計算：
K=F1/（H×L）
DⅣ>；式中：K——組合彈性；
H——在剪切力F(N）作用下產生的位移，單位為mm；
L——試樣長度；
F1一抗剪力。
橫向抗拉強度檢測：橫向抗拉強度試驗在剪切力失效后進行。內、外層鋁合金型材之間出現2mm位移后為剪切力失效。通過橫向抗拉強度檢測儀，將作用均勻地施加在隔熱鋁型材的內、外層鋁合金型材上，時向外拉伸。橫向抗拉強度計算式：
Q=F2max/L
式中：Q——橫向抗拉強度；
F2max——最大抗拉力；
L——試樣長度。
⑵隔熱效果的驗證：
試驗⑴。取隔熱鋁合金型材試樣100mm長，用一支架夾住，將兩個電偶式數字溫度顯示儀探頭各貼近隔熱鋁型材的內，外層鋁合金型表面。用酒精燈烘烤內層型材，觀察溫度顯示情況并做記錄，見表2。
試驗⑵�，F(xiàn)場跟蹤已安裝好隔熱鋁型材的居室，通過冬、夏兩季測試溫度變化情況并做記錄，觀察隔熱效果，見表3。
由表3可見，如果室內有空調、采暖設備的話，可持久地保持室內恒溫，從而節省能源，使人感覺良好。
建筑隔熱鋁合金型材傳熱系數檢測：通過導熱檢測儀進行導熱試驗檢測。傳熱系數計算式：
△T=（W/㎡）K
式中：△T——傳熱系數；
W——熱量/W；
K——計算溫差系數；
㎡——隔熱鋁合金型材面積。
