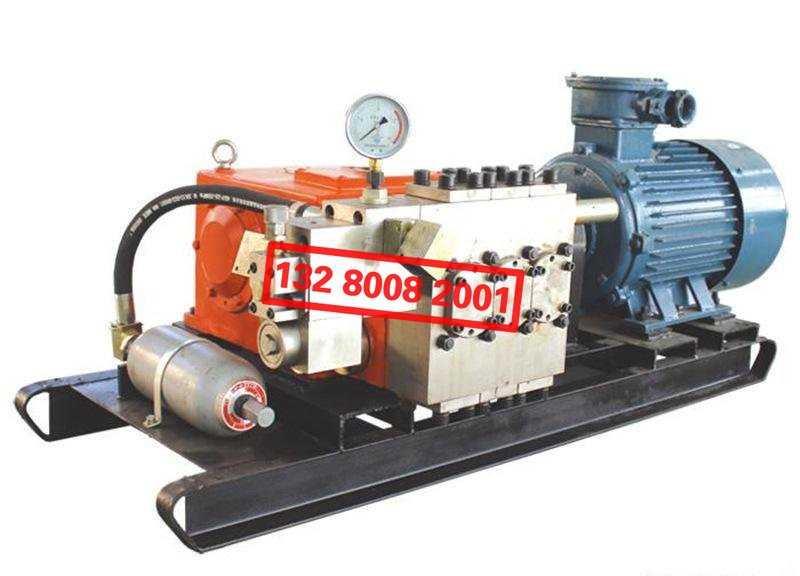

BPW250/6.3(5.5)礦用噴霧泵

BPW250/6.3(5.5)礦用噴霧泵|QX250/16A清水箱|噴霧泵站

BPW250/6.3（5.5）礦用噴霧泵站產品介紹
BPW250/6.3（5.5）型噴霧泵與QX250/16A清水箱組成噴霧泵站，為煤礦井下采掘工作面及其它需要噴霧泵滅塵的作業場所提供噴霧壓力水。
BPW250/6.3礦用噴霧泵站是為各種大中型采煤機、掘進機配套的系列化噴霧滅塵泵站，它可以滿 足采煤機、掘進機內外噴霧的要求，供給噴霧系統所需的壓力水，實現噴霧滅塵。

結構原理
BPW250/6.3礦用噴霧泵站所有部件（電動機、聯軸器、泵、供水過濾器、 卸載閥、安全閥、壓力表等）全部裝在底撬上，因此整個泵站體積較小，運輸使用均很方便。
水源通過進液閥門經過濾器過濾后經管路進入泵的吸液腔。噴霧滅塵泵由電動 機驅動，經過一對斜齒圓柱齒輪減速，帶動曲軸旋轉，再經連桿滑塊機構帶動柱塞 作往復運動，使水經吸、排液閥吸入和排出，從而使電能轉換成液壓能，輸出高壓 液體。泵的高壓排液出口處還裝有調整好的高壓安全閥，從而保證了液壓系統工作的可靠性。
本系列噴霧滅塵泵為臥式三柱塞往復泵，由臥式四極防爆電動機驅動，經聯軸器和一級斜齒圓柱齒輪減速后帶動曲軸旋轉，再經過連桿滑塊機構使曲軸的旋轉運動轉變?yōu)橹�塞的直線往復運動。
曲軸以兩端主軸頸為支承點，安裝在箱體內。為便于安裝，兩端軸承均有軸承套定位及壓緊。曲軸各曲拐處與連桿大頭薄壁瓦配合。連桿大頭為剖分式結構，瓦蓋用連桿螺栓與連桿體對合聯接，鐵絲保險。連桿小頭制成球形，通過球座和球面 對開擋塊與滑塊連接�；瑝K前端 T 形槽結構懸掛柱塞，便于柱塞的拆裝。曲軸外伸端裝有大齒輪，呈懸臂結構。小齒輪軸一端支承在箱體上，另一端支承在齒輪箱上， 齒輪箱以箱體端面及齒輪軸軸承的外圓定位，保證齒輪軸兩支承孔的同軸度要求。

結構特點：
*該泵站一般由二泵一箱組成。具有一套完整的壓力控制系統，確保泵站正常工作。
*配用溢流閥能確保泵輸出的流量與采煤機噴霧噴嘴流量達到最佳匹配，滿足煤礦井下噴霧滅塵的要求。
*具有一套完整的過濾系統能保證工作液的清潔。
*新穎的進水浮球閥能有效地控制液箱水位，確保泵正常工作。
*大容量的清水箱能減少溢流循環的發熱。BPW250/6.3礦用噴霧泵站工作環境

BPW250/6.3（5.5）礦用噴霧泵站工作環境
1、工作位置應相對水平。
2、工作環境溫度一般在 0℃～+40℃，相對濕度不超過 95%。
3、有甲烷、煤塵等爆炸性氣體的環境。

BPW250/6.3礦用噴霧泵站技術參數
公稱壓力 63MPa
公稱流量 250L/min
曲軸轉速 517r/min
柱塞直徑 55min
柱塞行程 70mm
電機利率 37kw
電機轉速 1480r/min
外形尺寸（長×寬×高） 1780×790×875mm
重量 1085kg 供水壓力 0.1~2MPa
工作介質 清潔水或經沉淀過濾的礦井水



BPW250/6.3（5.5）礦用噴霧泵站技術參數
