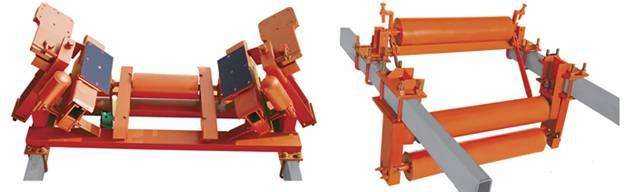

DDZ斷帶抓捕器

DDZ斷帶抓捕器|皮帶斷帶抓捕器|帶式輸送機斷帶抓捕器

  皮帶斷帶抓捕器  帶式輸送機斷帶抓捕器  DDZ型斷帶抓捕器   DDZ-23 、DDZ35斷帶抓捕器  DDZ40、DDZ-50斷帶抓捕器   咨詢熱線：132 8008 2001 曹經理 卓力竭誠為您服務!

DDZ斷帶抓捕器用途
DDZ斷帶抓捕器用于設備的緊急停機，以保護人員或設備的安全；在正常工作具有托輥使用功能和防跑偏功能。
DDZ斷帶抓捕器正常情況下作托輥使用；當發生斷帶或逆止器失效時，可迅速抓捕住膠帶斷裂或失控后突然下滑的重、空段膠帶，電器報警裝置發出報警信號使輸送機緊急停止， 同時傳送至中央控制室以便作出應急方案.并具有防止膠帶跑偏的功能在需要時可作卡帶器使用。
斷帶抓捕器使用范圍
斷帶抓捕器主要適用于向上運輸?shù)哪z帶輸送機,特別適用于大傾角，重負荷，長距離的上山普通型或強力型膠帶輸送機。
斷帶抓捕器廣泛適用于礦山、冶金、化工、建材、港口碼頭等上運的普通型和強力型膠印帶輸送機上。
斷帶抓捕器結構特點
有上、下斷帶抓捕兩部分組成，主要采用了離心撥爪無接觸磨損觸發托輥、擺脫重載段貨載影響的制動梁敞開式可擺動機構、傳動與死點閉鎖用的四連桿機構、以及各種偏心輥和圓柱輥。
DDZ型斷帶抓捕器設計新穎，結構合理，動作安全可靠，斷帶抓捕效果好，使用維護簡單，真正做到在不斷帶情況下試驗，在實驗中確保斷帶抓捕的安全可靠。
DDZ型斷帶抓捕器采用了閘塊敞開式結構，從根本上解決了閘塊對輸送物料的影響。
DDZ型斷帶抓捕器工作原理
帶式輸送機用斷帶抓捕器沿帶式輸送機多處安裝，當皮帶正常動行時，中部的單向輥輪隨皮帶轉動，左右兩楔形閘塊處于皮帶下方且與皮帶不接觸，上閘塊調整到皮帶兩側，且與皮帶縱向平行。當發生斷帶時，觸動裝置使上閘塊快速轉動到皮帶上方，同時帶動楔形閘塊繼續沿楔形槽運動，將下滑的皮帶夾持制動在上閘塊與楔形閘塊之間，阻止斷帶下滑。
斷帶抓捕器是利用帶斷或逆止器失效后沿傾斜方向下滑產生的摩擦力為驅動源，對膠帶沿線任何隨機性的斷帶都能有效地把上、下重空段膠帶抓捕住，防止由此引發的重大經濟損失和人身事故。
帶式輸送機用斷帶抓捕器工作性能：
1、正常運行時，上閘塊及楔形閘塊與皮帶不接觸，并且上閘塊旋轉至皮帶兩側，可避免阻礙煤炭運輸；
2、制動皮帶時， 以皮帶的下滑力作為驅動力，使楔形閘塊自鎖，將下滑皮帶制動，無需外動力;
3、制動時，皮帶被夾持在上閘塊和楔形閘塊之間，閘塊與皮帶為面接觸，制動面積大，對皮帶損傷小；
4、可以根據運載量，調整上閘塊調整螺栓，設定上閘塊伸入皮帶的深度；
5、采用整體式的安裝支架，其強度比分體式支架大增加，安裝方便。
DDZ型斷帶抓捕器使用條件
1．帶寬為 500 ~2000mm 的帶式輸送機 3．皮帶輸送機的傾角 a ≥ 6°
4．槽型托輥 槽型角度≤60度。
DDZ型斷帶抓捕器工作環境
DDZ型斷帶抓捕器在下列條件下可靠工作
a.環境溫度：0℃～+40℃；平均相對濕度：不大于95%（+25℃）；
b. 大氣壓力：80～110ｋPa；環境噪聲：不大于75dB
c. 有爆炸性混合物，但無破壞絕緣的腐蝕性氣、液體的場合
DDZ型斷帶抓捕器產品特點
DDZ型斷帶抓捕器分上、下膠帶斷帶抓捕器，其特點主要有：
（1） 采用沿線多點布置，解決了斷帶點隨機變化的問題。
（2） 工作機構采用局部斷面制動，可敞開擺動閘塊機構，從根本上解決了閘塊對輸送物料的影響，適用范圍廣。
（3） 采取了與膠帶接觸觸發方式，觸發動作靈敏可靠，并具有報警功能。
（4） 采用離心撥抓無磨損運行方式，使用壽命長。
（5） 滿足在不斷帶下調試，確保了斷帶抓捕器的工作可靠性。
（6） 該產品多功能。除具有斷帶保護功能外還可防跑偏、逆止器以及卡帶器使用等。
DDZ型斷帶抓捕器安裝調整
a. 安裝前首先檢查機架是否變形，上下抓捕架及托輥靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰，以免機架變形及零部件損壞。
c. 斷帶抓捕器安裝位置應靠近頭部驅動滾筒，距頭部卸載滾筒（或最大張力點）50～70米，由地腳螺栓固定，方向：配重臂在沿巷道方向下方。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e. 上下抓捕架的支撐托輥應與膠帶緊密接觸，保證上下帶面理論間距。
f. 安裝后，進行重、空載試運行，觀察斷帶抓捕器與皮帶配合情況。
DDZ型斷帶抓捕器維修保養
  a. 檢查、調整、更換零件時，必須確保帶式輸送機處于停機狀態，并掛有警示標牌或有專人監護。
  b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
  c. 在運行中避免皮帶的嚴重跑偏。
  d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，發現零件有損壞應及時更換。
  e. 上下抓捕軸應定期潤滑，保證其轉動靈活。

卓力工礦是國內知名DDZ斷帶抓捕器生產廠家，有豐富的經驗為客戶提供高品質的DDZ斷帶抓捕器及完善的售后服務，如果您想了解最新DDZ斷帶抓捕器價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
