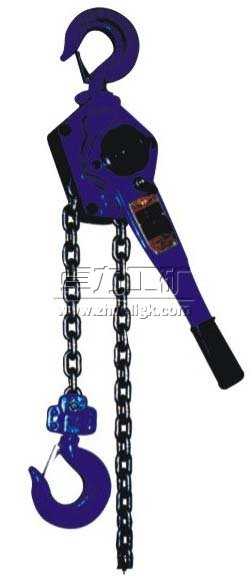

手扳葫蘆

手扳葫蘆|鋼絲繩手扳葫蘆|環鏈?zhǔn)职夂�蘆

手扳葫蘆和手拉葫蘆都叫做手動葫蘆，是用人力來提升重物的，不得任意加長操作手柄；操作中應讓其余手柄自由隨動，不得卡阻。必須根據負載的大小選用適當噸位的葫蘆，用規定型號、規格的鋼絲繩把葫蘆牢靠的固定。手扳葫蘆除可單獨使用外，還可同手動、鏈動或電動小車裝配在一起，懸掛在建筑物的頂棚或起重機的梁上使用。

用途：
手扳葫蘆是一款使用簡單，攜帶方便的手動起重工具，廣泛地應用于造船、電力、運輸、建筑、礦山、郵電等行業的設備安裝，物品起吊、機件牽拉等。
手扳葫蘆可以進行提升、牽引、下降、校準等作業，在特殊情況下，若配置特殊裝置，不但可以作非直線牽引作業，且可以很方便的選擇合適的操作位置，或以較小噸位的機具成倍地?cái)U(kuò)大其負載能力，對于較大噸位負載可以采用數個機具并列作業 。
手扳葫蘆用作載入吊籠的提升時，葫蘆的起重量應降至額定起重量的1/3。使用前必須檢查殼體諸緊固螺釘是否已擰緊，不得有松動；扳動諸手柄檢查動作是否正常；若運行協調，無異常響聲或卡滯，則可扳動松卸手柄，穿入已擦拭干凈的配套鋼絲繩，并夾緊鋼絲繩，再扳動前進或倒退手本柄，視其動作是否正常。

起重量（T）為別為：0.5、0.75，1、1.5、2、3、6、9；起重量一般不超過50T。
標準起重高度為：3米

原理：
手扳葫蘆是通過人力手動扳動手柄借助杠桿原理獲得與負載相匹配的直線牽引力，輪換地作用于機芯內負載的一個鉗體，帶動負載運行。

優點：
手扳葫蘆具有結構緊湊、重量輕、外形尺寸小、攜帶方便省力、安全可靠、使用壽命長、手扳力小、對鋼絲繩磨損小等優點。

特點
手扳葫蘆具有安全可靠，經久耐用；性能好，維修簡便；體積小，重量輕，攜帶方便；手扳力小，效率高；結構完善，外形美觀等特點。
1、獨特的彈性離合器技術，可在任意高度吊起貨物；
2、輕盈的手拉裝置、起升率高；
3、新型設計的鍛打式吊鉤，吊鉤頂端更為安全，且具有緩慢彎曲性能。

分類
手扳葫蘆分為鋼絲繩手扳葫蘆、環鏈?zhǔn)职夂�蘆。
鋼絲繩手扳葫蘆
鋼絲繩手扳葫蘆又叫鋼絲繩牽引機、鋼絲繩手扳牽引機。是一種新型、高效、安全、耐用的起重機械產品，具有起重、牽引、張緊三大功能，整機結構設計合理，安全系數高，使用壽命長，特別適用于野外無動力源狀況下。
進口鋼絲繩手板葫蘆主要品牌有TOYO（東洋）、VITAL（維多)、印象、耶魯、黑熊、勁豹等，額定起重量為800公斤、1600公斤、3200公斤，其中3200公斤可牽引5噸。
環鏈?zhǔn)职夂�蘆
環鏈?zhǔn)职夂�蘆適用于工廠、礦山、建筑工地、碼頭、運輸?shù)雀鞣N場合，是設備安裝、貨物起吊、物體固定、綁扎和牽引的理想工具，尤其是任意角度的牽引和在場地狹小，露天作業和無電源的情況下，更顯示其優越性。環鏈?zhǔn)职夂�蘆新型、高效、安全、耐用，具有起重、牽引、張緊三大功能。環鏈?zhǔn)职夂�蘆主要額定起重量為250公斤、500公斤、750公斤、1500公斤、3000公斤、6000公斤 9000公斤。
環鏈?zhǔn)职夂�蘆特點：
1、全部為結構鋼
2、特級的合金鏈條
3、全部為齒輪轉動
4、齒輪和軸的轉動處都有軸承或軸套
5、產品表面經過噴塑處理
6、專業的合金鉤能夠滿足產品的超載
7、產品能滿足額定載荷的150%的重量

技術參數：

型號	HSH3/4	HSH11/2	HSH3	HSH6
起重量 (噸)	0.75	1.5	3	6
標準起重高度 (米)	1.5	1.5	1.5	1.5
兩鉤間最小距離 (毫米)	310	370	485	600
滿載時手扳力 (牛頓)	196	220	325	343
起重鏈條行數	1	1	1	2
起重鏈條圓鋼直徑 (毫米)	6.3	7.1	9	9
凈重 (公斤)	7	11	20	30
裝箱尺寸（長*寬*高） (厘米)	30×17×32	43×18×17	50×20×19	53×21×21
起重高度每增加1米所增加的重量(公斤)	0.82	1.43	2.21	4.42

操作技術要點
1.手扳葫蘆將葫蘆的吊鉤與固定物可靠地固定，將鏈條吊鉤與被吊重物可靠地掛在一起。
2.手扳葫蘆重物提升。將旋鈕扳至位置牌的“上”，然后往復扳動手柄，隨著手柄的往復扳動，重物便平穩地上升。
3手扳葫蘆重物的下降。將旋鈕至指示牌上“下”的位置，然后往復扳動手柄，重物便隨著手柄的扳動而平穩的下降。
4.手扳葫蘆吊鉤位置的調整�？蛰d時把旋鈕扳至指示上的“0”為，然后轉動手輪，即可調整鏈條吊鉤的上，下位置。是棘爪脫開棘輪，這樣是可用手拉動鏈條方便而迅速地調整鏈條吊鉤的位置。

使用方法
1、選擇大小合適的手扳葫蘆進行使用，嚴禁超載。
2、使用前對手扳葫蘆進行安全檢查，同時對手扳葫蘆進行空載測試，根據實際要求合理的調整下吊鉤的位置。
3、下吊鉤調節方法為：扳動撥塊，使撥塊處于“N”位，逆時針旋轉并拉出手輪，此時，離合器處于打開狀態，拉出鏈條便可輕松調節下吊鉤的位置，調整結束后應順時針旋轉手輪，使其恢復原位。
4、調整結束后將重物掛在下吊鉤的中間位置，扳動手柄便可實現重物的起升。

使用注意事項
1.嚴禁超載使用，嚴禁擅自加長手柄使用，嚴禁用人力以外的其它動力操作。
2.在起吊起重物時，嚴禁人員在重物下做任何工作或行走，防止發生人身事故。
3.使用前必須確認機件完好無損，傳動部件及起重鏈條潤滑良好，空轉情況正常。
4.使用前應檢查上下吊鉤是否掛牢。應使載荷加在吊鉤的鉤腔中央。起重鏈條不得有錯扭曲彎曲的鏈環，以確保安全。
5.使用時如果發現手扳力時應立即停止使用，并進行檢查：
A.重物是否與其他物件牽連。
B.葫蘆機件有無損壞。
C.重物是否超出了葫蘆的額定載荷。
6.不準違規操作，不準把葫蘆放置在雨中或很潮濕的地方。
7.嚴禁6噸的葫蘆的下鉤在兩行鏈條中間翻轉。
8. 使用前應該做好手扳葫蘆的安全檢查，包括手扳葫蘆的鉗口是否發生嚴重磨損、鋼絲繩是否應該更換、制動器表面是否有油泥污染等問題。
9. 使用時一定要按照手扳葫蘆的標準進行使用，不得隨意加長扳手的長度，不得超載使用，以免在使用過程中發生危險。
10. 手扳葫蘆使用完畢應注意及時進行清洗，清洗檢修以后應進行空載試驗和重載試驗，在保證手扳葫蘆完好以后應在通風、干燥處妥善保存 。

維護方法
1.使用完畢后應將葫蘆清理干凈，并涂上防銹油脂，存放在干燥的地方。
2.維護和檢修應由熟悉葫蘆機構者進行，防止不懂本機性能原理者隨意拆裝。
3.齒輪安裝按圖紙操作。
4.槽型螺母安裝時，應先順時針?lè)较蜣D(zhuǎn)動手輪，使棘輪、摩擦片壓緊在制動氣座上在裝上槽型螺母。
5.葫蘆經過清洗檢查檢修后，應進行空載和重載試驗，確認工作正常、自動可靠才能交會使用。制動器的摩擦面必須保持干凈，嚴禁油泥污水污染。

卓力工礦是國內知名手扳葫蘆生產廠家，有豐富的經驗為客戶提供高品質的手扳葫蘆及完善的售后服務，如果您想了解最新手扳葫蘆價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
