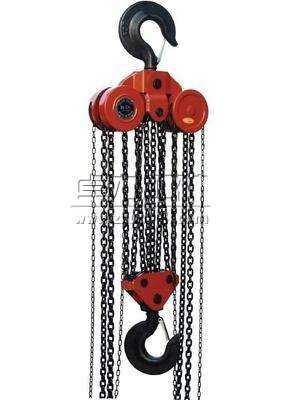

手拉葫蘆又叫神仙葫蘆、鏈條葫蘆、倒鏈、斤不落、手動葫蘆，也稱"環鏈葫蘆"或"倒鏈"，是一種使用簡單、攜帶方便的手動起重機械。
手拉葫蘆適用于小型設備和貨物的短距離吊運，起重量一般不超過10T，最大的可達20T，起重高度一般不超過6m。手拉葫蘆的外殼材質是優質合金鋼，堅固耐磨，安全性能高。

應用范圍
手拉葫蘆主要適用于工廠、礦山、建筑工地、碼頭、船塢、倉庫等場所，用于安裝機器、起吊貨物，尤其對于露天和無電源作業更顯示出其優越性。

制造工藝
手拉葫蘆主要機件選用合金鋼材料制造，鏈條采用800Mpa高強度起重鏈條，材質一般為20M2，中頻淬火熱處理、低磨損、防腐蝕的鏈條；高強度吊鉤，材質一般為合金鋼，煅打式的吊鉤設計確保了緩慢起升以防過載；符合歐洲CE安全標準。

工作原理
手拉葫蘆向上提升重物時，順時針拽動手動鏈條、手鏈輪轉動，下降時逆時針拽動手拉鏈條，制動座跟剎車片分離，棘輪在棘爪的作用下靜止，五齒長軸帶動起重鏈輪反方向運行，從而平穩下降重物。手拉葫蘆一般采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，使制動器安全工作。
手拉葫蘆作為升級版的定滑輪，完全繼承了定滑輪的優點，同時采用反向逆止剎車的減速器和鏈條滑輪組的結合，對稱排列二級正齒輪轉動結構，簡單、耐用、高效。
手拉葫蘆通過拽動手動鏈條、手鏈輪轉動，將摩擦片棘輪、制動器座壓成一體共同旋轉，齒長軸便轉動片齒輪、齒短軸和花鍵孔齒輪。這樣，裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條，從而平穩地提升重物。采用棘輪摩擦片式單向制動器，在載荷下能自行制動，棘爪在彈簧的作用下與棘輪嚙合，制動器安全工作。

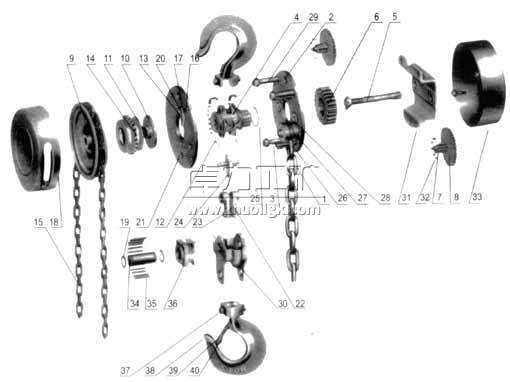

組成部件
1.吊鉤
2.雙簧
3.止索夾
4.無頭鉚釘
5.起重鏈條
手拉葫蘆組成部件
手拉葫蘆組成部件
6.銘牌
7.十字槽螺釘
8.彈簧墊圈
9.罩殼
10.六角扁螺母
11.外墻板
12.滾柱片
13.齒輪(甲、乙)
14.四齒短軸
15.五齒長軸
16.彈性擋圈
17.花鍵孔齒輪
18.鉤梁
19.支撐桿
20.鋼球
21.緊定螺釘
22.軸承外圈
23.導柱
24.起重鏈輪
25.左墻板
26.棘爪銷
27.棘爪
28.棘爪彈簧
29.制動器座
30.摩擦片
31.手鏈條
32.開口銷
33.鋼套
34.右墻板
35.六角槽型扁螺母
36.吊鏈板
37.擋板
38.擋板銷
39.吊銷
40.安全擋板
41.插銷
42.棘輪
43.連接環
44.手鏈輪
45.手鏈輪罩殼
46.游輪擋板
47.游輪軸
48.封閉下構架
49.游輪
50.滾針
51.六角螺栓
52.擋圈
53.下構架
54.下構架吊銷
55.橫梁
56.開口銷
57.橫銷
58.游輪架
59.上鉤軸
60.軸用擋圈
61.軸用擋圈
62.上游軸輪
63.游輪
64.滾針
65.游輪擋圈
66.下構架
67.軸用擋圈
68.下游軸輪
69.下游輪擋圈
70.滾針
71.下游輪
72.軸用擋圈
73.下鉤軸

產品特點
手拉葫蘆具有安全可靠、維護簡便、機械效率高、手鏈拉力小、自重較輕便于攜帶、外形美觀尺寸較小、經久耐用的特點
1.符合國際標準，安全可靠，經久耐用。
2.性能好、維修簡便。
3.韌性大，體積小、重量輕、攜帶方便。
4.手拉力小、機件強度高。
5.結構緊湊先進、外形美觀。
6.無電源地區起吊貨物。
7.功能強大。

產品分類
產地
國產手拉葫蘆、進口手拉葫蘆；
形狀
圓型手拉葫蘆、三角型手拉葫蘆、K型手拉葫蘆、菱型手拉葫蘆、V型手拉葫蘆、T型手拉葫蘆、迷你型手拉葫蘆；
材質
根據材質分類主要有三種：防爆、不銹鋼、鋁合金
防爆手拉葫蘆
1. 防爆手拉葫蘆：以鋁青銅、鈹青銅作為毛坯，手拉葫蘆外殼采用H62銅合金材料。防爆手拉葫蘆適用在易燃易爆的場合，如化工、海上等作業。
2. 防爆手拉葫蘆的轉動齒輪經過高溫?zé)崽幚韽亩�達到齒輪據有很高的耐磨性。防爆手拉葫蘆手鏈拉力小、自重較輕，便于攜帶、外形美觀、尺寸較小、經久耐用。
3. 防爆手拉葫蘆做工原理：通過曳動手鏈鏈條、手鏈輪開始轉動，摩擦片棘輪、制動器座（被壓成一體）共同旋轉，五齒長軸便轉動片齒輪、四齒短軸和花鍵孔齒輪。從而，裝置在花鍵孔齒輪上的起重鏈輪就帶動起重鏈條，平穩地提升重物。
不銹鋼手拉葫蘆
鋁合金手拉葫蘆

維護方法
1.使用完畢應將葫蘆清理干凈并涂上防銹油脂，存放在干燥地方，防止手拉葫蘆受潮生銹和腐蝕。
2.維護和檢修應由較熟悉葫蘆機構者進行，用煤油清洗葫蘆機件，在齒輪和軸承部分，加黃油潤滑，防止不懂本機性能原理者隨意拆裝。
3.葫蘆經過清洗維修，應進行空載試驗，確認工作正常，制動可靠時，才能交付使用。
4.制動器的摩擦表面必須保持干凈。制動器部分應經常檢查，防止制動失靈，發生重物自墜現象。
5.手拉葫蘆的起重鏈輪左右軸承的滾柱，可用黃油粘附在已壓裝于起重鏈輪軸頸的軸承內圈上，再裝入墻板的軸承外圈內。
6.手拉葫蘆在安裝制動裝置部分時，注意棘輪齒槽與棘爪爪部嚙合良好，彈簧對棘爪的控制應靈活可靠，裝上手鏈輪后，順時針旋轉手鏈輪，就將棘輪、摩擦片壓緊在制動器座上，逆時針旋轉手鏈輪，棘輪與摩擦片間應留有空隙。
7.為了維護和拆卸方便，手鏈條其中一節系開口鏈（不允許焊死）。
8.在加油和使用手拉葫蘆過程中，制動裝置的摩擦面必須保持干凈，并經常檢查制動性有無，防止制動失靈引起重物自墜。

操作方法
1.嚴禁斜拉超載使用。
2.嚴禁用人力以外的其他動力操作。
3.在使用前須確認機件完好無損，傳動部分及起重鏈條潤滑良好，空轉情況正常。
4.起吊前檢查上下吊鉤是否掛牢，起重鏈條應垂直懸掛，不得有錯扭的鏈環，雙行鏈的下吊鉤架不得翻轉。
5.操作者應站在與手鏈輪同一平面內拽動手鏈條，使手鏈輪沿順時針?lè)较蛐�轉，即可使重物上升；反向拽動手鏈條，重物即可緩緩下降。
6.在起吊重物時，嚴禁人員在重物下做任何工作或行走動作，以免發生重大事故。
7.在起吊過程中，無論重物上升或下降，拽動手鏈條時，用力應均勻和緩，不要用力過猛，以免手鏈條跳動或卡環。
8.操作者如發現手拉力大于正常拉力時，應立即停止使用。防止破壞內部結構，以防發生墜物事故。
9.待重物安全穩固著陸后，再取下手拉葫蘆下鉤。
10.使用完畢后，輕拿輕放，置于干燥、通風處，涂抹潤滑油放好。
