ZSJ-A礦井供水自救裝置說明書

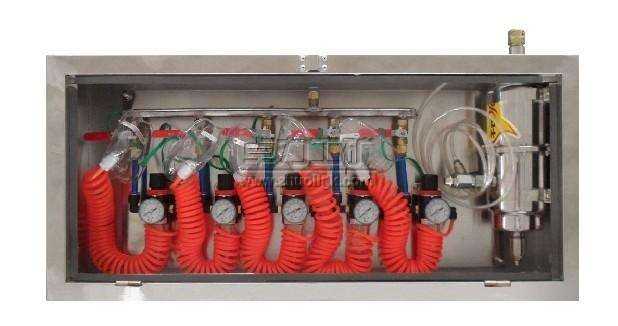

ZSJ-A礦井供水自救裝置
ZSJ-A礦井供水自救裝置|
煤礦用供水自救裝置
一、產品說明
礦井供水自救裝置是煤礦井下緊急避難六大系統中較為重要系統之一，為防止井下一旦發生災變，確保井下受災人員在惡劣環境下喝到安全衛生的飲用水，我公司依照國家相關標準研發出礦井供水自救裝置。
該產品采用具有國際領先水平的PVC合金毛細管式超濾膜，過濾精度達0.01微米，能徹底濾除細菌、病毒、膠體、鐵銹等雜質。獨特的垂直交叉流過濾原理，節流污染可以在使用普通自來水時排出，濾芯不臟堵。
二、技術特征及型號說明
1、型號含義說明Z S J —A A:設計序號 J:自救 S:供水 Z:裝置
2、技術參數表
| 序號 | 名 稱 | 規 格 |
| 1 | 工作壓力 | ＜1.6MPa(若管道供水壓力＞1.6MPa,必須采取相應的降壓措施) |
| 2 | 供水壓力 | 0.1－0.5MPa |
| 3 | 渾濁度 | <10 NTU（度） |
| 4 | 溫度 | 5－45℃市政自來水 |
| 5 | 飲水出口 | 6個飲用軟管接出；可與礦井壓風自救裝置配套使用 |
| 6 | 濾芯壽命 | 2年 |
| 7 | 起水產水量 | 400L／Min |
| 8 | 進水接口 | Ф10—25高壓膠管接頭或接頭座 |
三、結構及功能：
1、結構：
ZSJ-A礦井供水自救裝置是由供水管網、三通、閥門、過濾裝置等構成。
2、功能：
裝置具有防塵供水，過濾水源，調節流量等功能，通過該裝置輸送飲用水，使避災人員能及時飲用，達到安全避災，穩定工作情緒的效果。
四、安裝、使用及維護
1、安裝：
安裝地點的選擇：
（1）采掘工作面每隔200m安裝一組供水閥門。
（2）主要機電硐室安裝一組供水閥門。
（3）采區安全硐室主裝1組。
（4）特殊情況或特殊需要時，按要求的地點及數量進行安裝。
宜考慮在壓風自救就地供水。
（5）單獨供水自救裝置，一般主管選用DN50，支管選用DN25。
（6）供水管道閥門高度：距巷道底板一般1.2~1.5m以上。
（7）供水自救管路水平、牢固，安裝。
（8）供水自救部件齊全完好，閥門手柄方向一致，且與主管平行。
（9）供水點前后2m范圍無材料、雜物、積水現象。宜設置排水溝。
安裝方法：
首先確定供水管道供水壓力是否小于1.6MPa,如果大于1.6MPa,必須在安裝礦井供水裝置前，安裝減壓裝置。
礦井供水自救裝置安裝時，先將減壓閥壓力調至最低，用隨設備配的內六角板手，擰開減壓閥頂端螺帽，逆時針?lè)较蛘{(diào)到底，壓力表顯示為零；然后接好井下供水管道；順時針?lè)较蚓従徴{(diào)整減壓閥，待壓力表指針指向（0.5Mpa）時，停止調整，并擰上調節孔螺帽，再逐個打開每個供水閥門，看每個供水管是否有足夠清潔水流出。若供水正常，請關上供水裝置箱門，插好箱門插銷。
2、使用：
在緊急情況下，井下人員需要飲水自救時，打開箱門，再打開相應出水口的閥門，就可以直接喝上干凈的水，以等待救援。
注意：不能猛力拉拽！
3、維護及保養
礦井供水自救裝置是為避災而設置的，所以必須是百分之百的可靠、準確，因此需每月保養，那么保養必須做到：
（1）供水施救實行掛牌管理，明確維護人員進行周檢；
（2）周檢供水管網是否跑、冒、滴、漏等現象。
（3）周檢閥門開關是否靈活等；
（4）需定期排放水，保持飲水質量。
（5）可以利用技術等手段定時檢查
（6）做到發現問題及時上報并做相應的處理。
五、運輸、存貯
1、不可露天儲存，以免雨淋和爆曬。
2、收發貨單位、名稱、地址、標志不清楚者，不得發運；
3、可人工搬運裝卸，要小心避免摔碰；
4、貯存期限為一年，如逾期未安裝使用，應重新檢查，如有損壞和老化的密封件，應更換后再用。
