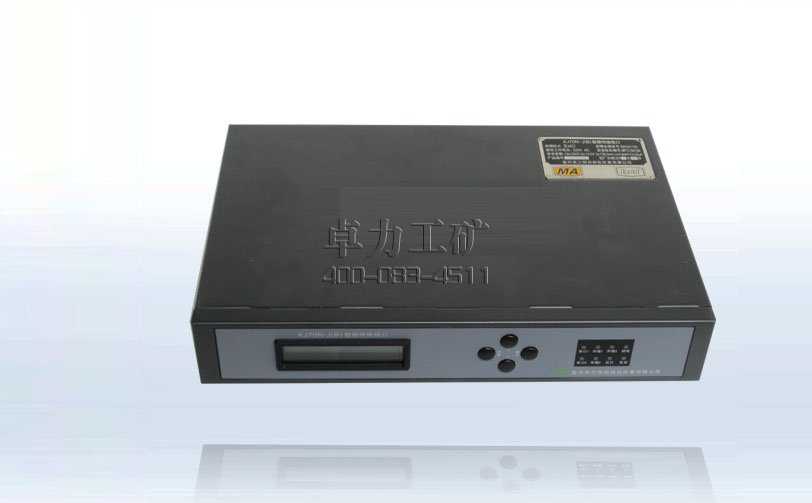

KJ70N-J（B）數據傳輸接口

　　KJ70N-J（B）數據傳輸接口是一種礦用數據信息轉換傳輸裝置，傳輸接口分三組信號輸出，兩組為井下分站傳輸(本安)，另一組為地面分站傳輸(非安)。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

KJ70N-J（B）數據傳輸接口說明書

KJ70N-J（B）數據傳輸接口

KJ70N-J（B）數據傳輸接口|礦用信息傳輸接口

● 概述

KJ70N-J（B）數據傳輸接口（以下簡稱傳輸接口）是一種礦用數據信息轉換傳輸裝置，是本公司KJ70N型煤礦安全監控系統以及KJ128A型礦用人員管理系統的主要配套設備。傳輸接口以微處理器為核心，按標準的RS485通訊協議為主干，并采用先進、獨特的雙向切換技術，傳輸數據格式為透明傳輸方式，傳輸過程中只需TXD，RXD，GND三根數據線。傳輸接口分三組信號輸出，兩組為井下分站傳輸(本安)，另一組為地面分站傳輸(非安)。傳輸接口本安傳輸采用高速光電隔離器將RS232信號與外部數據總線信號有效且可靠的隔離，這樣傳輸接口的可靠性顯著增強，同時也延長了它的使用壽命。傳輸接口與KJ70N型煤礦安全監控系統或KJ128A型礦用人員管理系統配合使用可實現雙機切換功能，同時傳輸接口提供一組非安DC18V/400mA調試電源（不得下井使用），為用戶在調試維修中提供方便。

● 使用環境條件

接口使用環境條件要求如下：

a) 環境溫度：（0～40）℃；

b) 濕度： 40%～70% ；

c) 大氣壓力為（86～106）kPa；

d） GB/T 2887規定的塵埃、照明、噪聲、電磁場干擾和接地條件的非爆炸性環境。

外形尺寸和重量

a) 外形尺寸：360mm×240mm×60mm；

b) 重量：約5kg;

c) 材質：鍍鋅板

● 主要技術指標

傳輸距離

a) 傳輸接口與主、備計算機通訊：5m；

b) 傳輸接口到監控分站：10km （采用MHY32通信電纜：線徑截面積不小于1.5mm²）

監控容量

接口接入的分站數量為16臺。

系統信號傳輸

傳輸接口與計算機通訊

a) 傳輸端口：2路

b) 傳輸方式：主從、半雙工、RS232、雙極性

c) 傳輸速率：1200bps

傳輸接口與監控分站通訊

a) 傳輸端口：3路(非安1路用于地面分站通訊，本安2路用于井下分站通訊)

b) 傳輸方式：主從、半雙工、RS485、雙極性

c) 傳輸速率：1200bps

d) 傳輸距離：10km（采用煤礦用通信電纜MHY32：線徑截面積不小于1.5mm²）

e) 通訊信號電壓峰峰值(Vp-p)：不大于8.5V

f) 通訊信號電流峰值：不大于150mA

本安參數：U_m:242V U_o: 12.0V I_o: 130.0mA L_o: 0.8mH C_o: 22uF
