●系統概述：

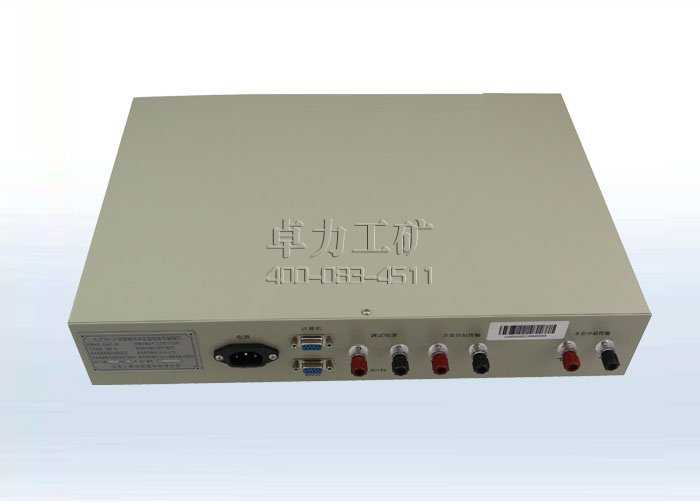

   KJ770-J1 地面輸出本安型信息傳輸接口（以下簡稱傳輸接口）是一種礦用數據信息轉換傳輸裝置， 是本公司KJ770 監控系統的主要配套設備。傳輸接口以微處理器為核心，按標準的MODBUS 通訊協議為主 干，并采用先進、獨特的雙向切換技術，與KJ770 監控系統配合使用可實現雙機切換功能。傳輸接口分 兩組信號輸出，一組為井下分站傳輸(本安),另一組為地面分站傳輸(非安)。傳輸接口本安傳輸采用高速 光電隔離器將RS232 信號與外部數據信號有效且可靠的隔離，這樣傳輸接口的可靠性顯著增強，同時也 延長了它的使用壽命。
●使用環境條件
傳輸接口應在下列條件下正常工作：
a) 環境溫度為0 ℃ ～40 ℃；
b) 平均相對濕度：≤ 98%；
c) 大氣壓力為80 kPa～106 kPa；
d）機械環境: 無顯著振動和沖擊的場合；
e）地面無甲烷和煤塵爆炸混合物環境；
f) GB/T2887-2011 規定的塵埃、照明、噪聲、電磁場干擾和接地條件。
●主要技術指標
最大傳輸距離
a) 傳輸接口與主、備計算機通訊：5 m；(使用截面積不小于1.5mm2的電纜)
b) 數據傳輸接口到監控分站：10 km；（使用MHYV32或MHY32或MHYVP型電纜，截面積不小于1.5mm2）
c) 傳輸接口非安485端口到地面監控分站的最大傳輸距離：10 m。(使用截面積不小于1.5mm2的電纜)

最大監控容量 接口所能接入的的分站數量為32 臺

系統信號傳輸
傳輸接口與計算機通訊（非本安）
a) 傳輸端口：2 路
b) 傳輸方式：主從、半雙工、RS232、雙極性
c) 傳輸速率：1200 bps；d) 工作電壓峰峰值：(6～24) V

傳輸接口非安端與地面分站通訊
a) 傳輸端口：1 路(用于地面分站通訊)
b) 傳輸方式：主從、半雙工、RS485、雙極性
c) 傳輸速率：1200 bps
d) 通訊信號電壓峰峰值：(2-12) V

傳輸接口本安端與監控分站通訊
a) 傳輸端口：1 路(用于井下分站通訊)
b) 傳輸方式：主從、半雙工、RS485、雙極性
c) 傳輸速率：1200 bps
d) 通訊信號電壓峰峰值：(2-12) V

卓力工礦是國內知名KJ770-J1地面輸出本安型信息傳輸接口生產廠家，有豐富的經驗為客戶提供高品質的KJ770-J1地面輸出本安型信息傳輸接口及完善的售后服務，如果您想了解最新KJ770-J1地面輸出本安型信息傳輸接口價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！
